中频感应淬火金相组织分析及不良原因改善。

DELETE · 发表于 2016-1-7 15:26:48

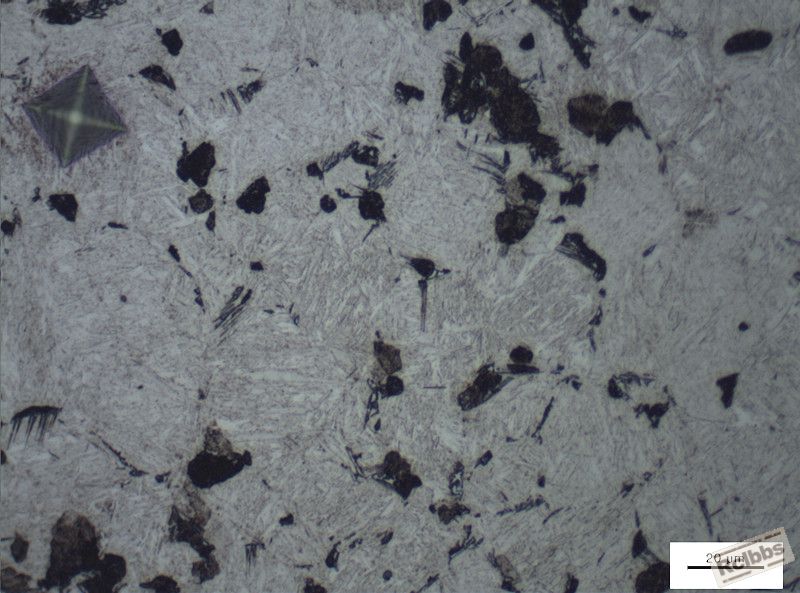

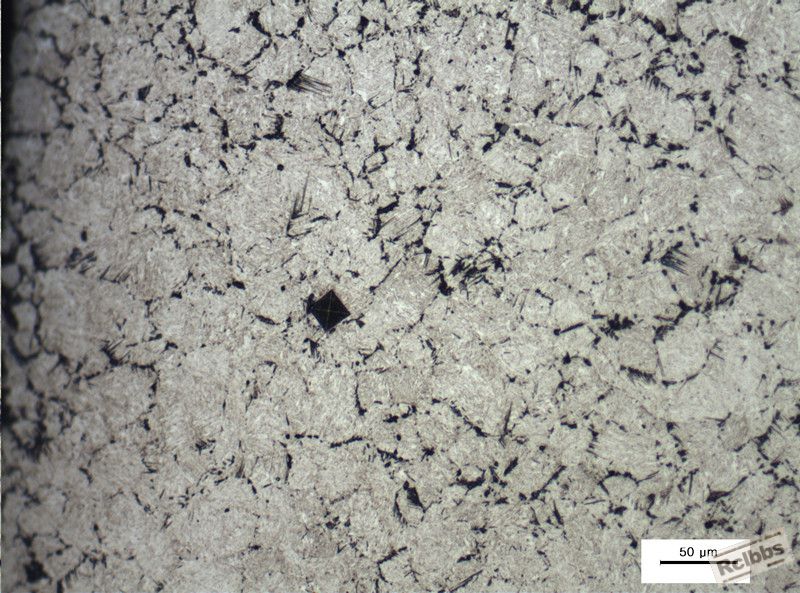

50Mn调质锻件材料，加工回转支承球形滚道（1寸），滚道中频感应表面淬火+低温回火后，淬硬层处距表面0.2mm-0.6mm处，检测硬度HV590-620。硝酸酒精腐蚀后金相组织如图。请各位师傅评定有什么组织，为什么会出现这样的组织及怎么改善？个人认为组织：回火马氏体+屈氏体+贝氏体，好像下贝氏体+上贝氏体都有？原因认为是感应淬火时冷却不足。

zsrh369 · 发表于 2016-1-7 16:53:24

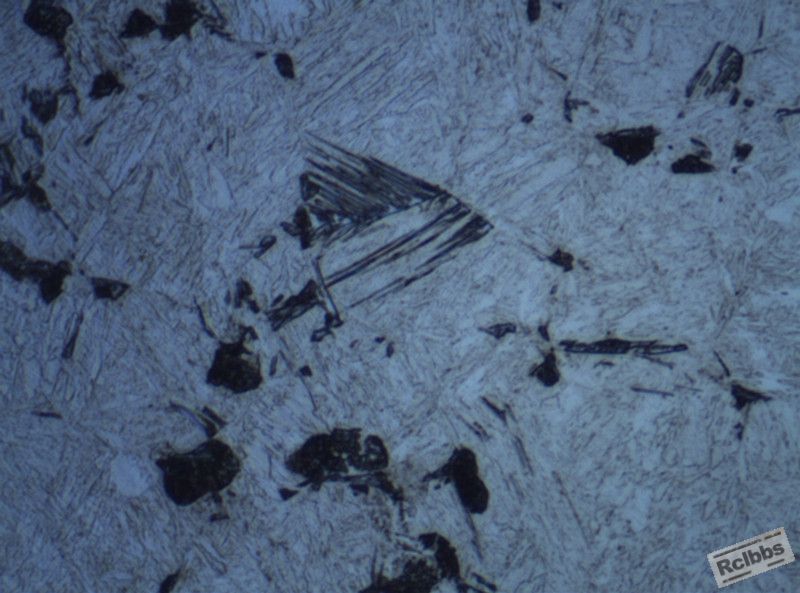

个人认为：还有残余奥氏体组织。羽毛状上贝氏体明显，没看到下贝氏体。提高冷却速度
请指正

热处理胡工 · 发表于 2018-5-10 17:45:56

zsrh369 发表于 2016-1-7 16:53
个人认为：还有残余奥氏体组织。羽毛状上贝氏体明显，没看到下贝氏体。提高冷却速度
请指正

残奥肯定有的不多，提高冷速是正解！就是冷却不足导致的

		自动登录	找回密码
密码			免费注册

[求助] 中频感应淬火金相组织分析及不良原因改善。

本帖子中包含更多资源
