45#冷拉料淬火裂纹

mapepe · 发表于 2008-8-30 15:58:27

如题有三批45钢冷拉Ф6 、8 、16 淬火温度840度大部分发现裂纹
是否有说法是冷拉硬态料淬火易裂有什么好方法避免？
请指教

雁南飞 · 发表于 2008-8-30 16:10:16

楼主不妨多说点！
比如淬火介质，水？油？乳化液？或其他？
工件形状？有应力集中的地方没有？有没有形状突变的地方！
这样可能解答会更有效

喜欢上岸的鱼 · 发表于 2008-8-30 16:51:59

我们16MM的裂的少，8MM和10MM、12MM裂的较多，主要还是因为零件尺寸是淬透尺寸，应力较大造成的裂纹，主要还是控制好零件在碱水里的冷却时间，可以在淬火前加道正火，若零件使用要求不高的话，可以用880度油淬，在取回火温度回火。

LINFH · 发表于 2008-8-30 17:04:07

同意3楼意见,最好在淬火前增加边正火处理或着高温回火回复去应力处理.工件较小可以采用快速油淬火

mapepe · 发表于 2008-9-1 19:23:34

是否改用盐炉会避免裂纹产生？因为过去的时候，听老师傅说这零件很少出现裂的情况。现在被我改用电炉后问题出现了、。
我用的水油双液淬火

qibao9891 · 发表于 2008-9-2 00:34:03

不是有说法的问题，而是现实情况的确如此。
冷拔时，材料表面容易产生夹皮，因此开裂也大都是纵向裂纹。这和冷拔工艺有关，不是单纯热处理能解决的。最好在淬火前做一下探伤，然后和客户沟通一下，可以减少纠纷。此类件，淬火时一定要采用较缓和的冷却方式，可以减少缺陷外露的几率。

对此盐炉没有明显的效果，是现在的冷拔工艺有问题。

[ 本帖最后由 qibao9891 于 2008-9-2 00:35 编辑 ]

lk168 · 发表于 2011-1-14 17:14:07

加道预处理——正火试试。

zhzhuihuo · 发表于 2013-9-8 22:45:38

雁南飞发表于 2008-8-30 16:10
楼主不妨多说点！
比如淬火介质，水？油？乳化液？或其他？
工件形状？有应力集中的地方没有？有没有形状 ...

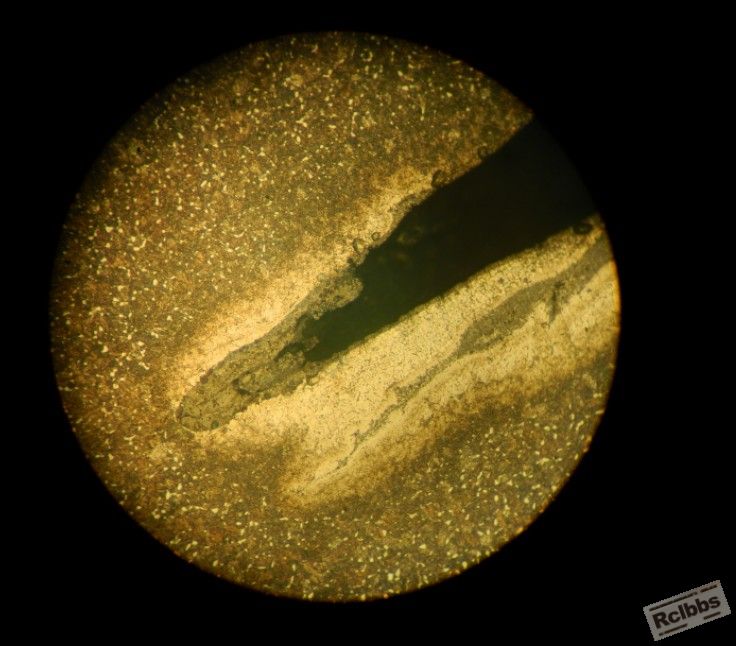

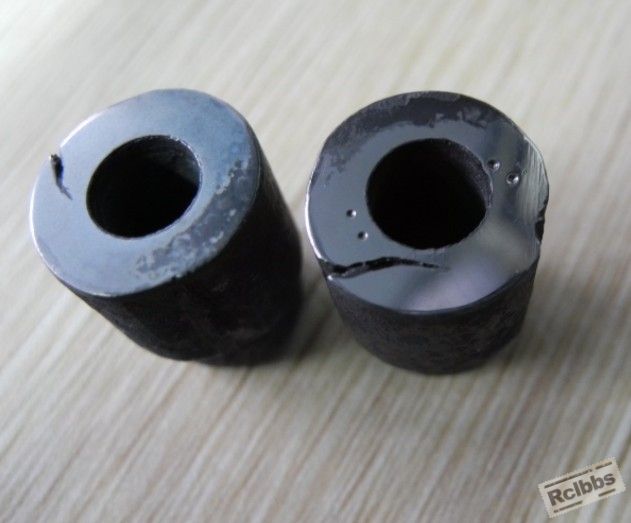

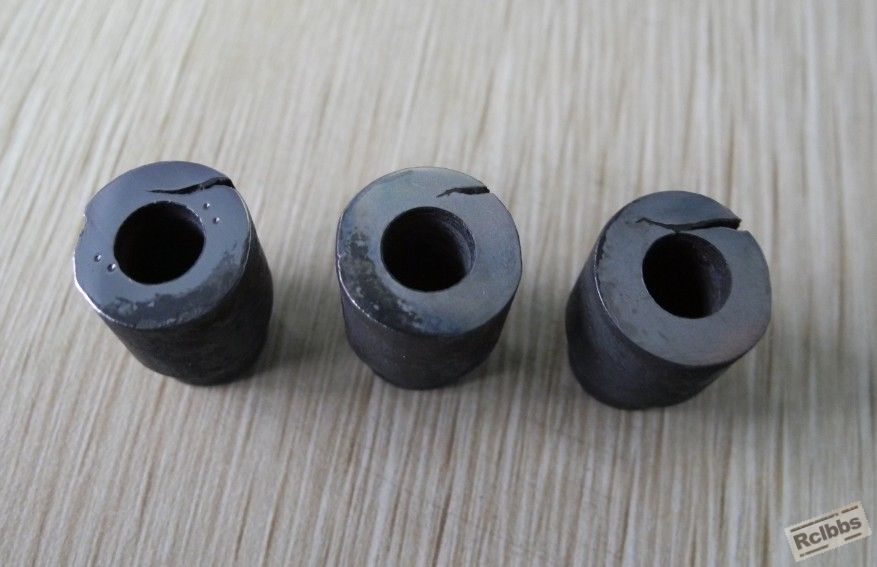

你好你看我们这个是冷拉裂纹么？

雁南飞 · 发表于 2013-9-23 15:58:30

zhzhuihuo 发表于 2013-9-8 22:45
你好你看我们这个是冷拉裂纹么？

我不知道你这个是什么加工工序，但可以肯定的说是在热处理前就已经有裂纹了，淬火后裂纹扩展了。你看裂纹周围都是脱碳组织了（铁素体）这个只能在淬火前形成裂纹，淬火加热时因没有气氛保护而脱碳。

study · 发表于 2013-9-23 16:19:32

试样没有抛光好，也没有腐蚀好，不好判断，最好拿剩下的油冷比较一下。不过冷拉料因为冷拉前如果硬度较高，容易出现拉裂拉伤的情况

zhzhuihuo · 发表于 2013-9-24 16:48:32

雁南飞发表于 2013-9-23 15:58
我不知道你这个是什么加工工序，但可以肯定的说是在热处理前就已经有裂纹了，淬火后裂纹扩展了。你看裂纹 ...

恩谢谢前辈了

		自动登录	找回密码
密码			免费注册

[求助] 45#冷拉料淬火裂纹

回复 1# 的帖子

本帖子中包含更多资源
