首次上传 晒一下我们的设备

周文斌

和圈子里其他设备相比，我们的设备算是小小的。
但是在感应加热设备的小圈子里，还算可以的，我们不断在研发新产品，回头再传。
产地:河南郑州
生产商：郑州国韵电子技术有限公司

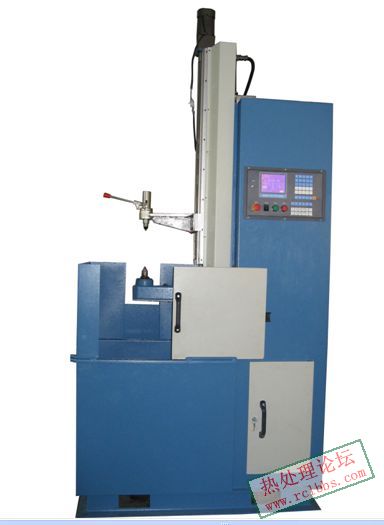

图一:数控淬火机床

重量              200Kg
工位              1-3工位可选
电压              AC380V/AC220V可选
功率              单工位380W
驱动              步进电机
最小步进距        0.01mm
工件旋转速度      0-300r/min可调
升降速度          0-3000mm/min可调
装卡长度          0-1000mm可调
可控项目：        感应电源开/关，感应加热启动/停止，喷液开/关，不同喷液阀通/断切换，工件旋转启动/停止，顶尖上/下，工件按指定速度升/降，加热及喷液按指定时间延时等。

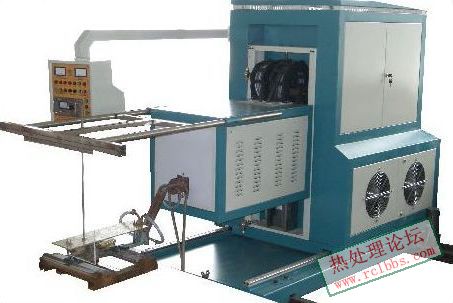

图二：超音频自行式淬火成套设备

    电源柜、变压器柜、连同感应器、水冷系统等，组成整体设计的成套系统一齐行走，减少电源线和水管的托拽，使车间布置整洁有序。而工件是固定不动的。

主运动为纵向行走运动，行走距离以4米为单位可延长，由调速电机拖动，传动结构由齿条、齿轮组成。导轨由38Kg铁路钢轨经磨削而成。为适应不同床身的高度，本设备有升高下降功能，由变速电机拖动丝杠和螺母执行。速度分快、慢两档。慢速档主要用来使感应器在高度方向上调整和工件之间的间隙。用于机床导轨和平面感应淬火。

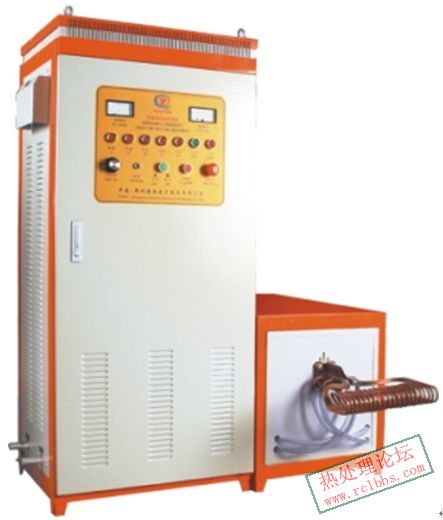

图三：超音频电源

频率范围10-35KHz,功率小到16K大到360KW.






[ 本帖最后由 周文斌 于 2008-9-28 15:23 编辑 ]

ljs80513000

这个设备还不错，我有机会得试一下，有没有相关资料，想了解一下，寄给我一份．
我的地址是：浙江省杭州市萧山区蜀山街亚太路1399号
淅江亚太机电股份有限公司
刘君双
邮编：311203
传真：
手机号码：
邮箱：

[ 本帖最后由 山村 于 2008-9-30 14:43 编辑 ]

霜月

超音频电源用于轴类零件软化退火，效果还不错！

周文斌

是的，我们做过焊缝钢管在线退火，效果不错。
不过直径越大，壁厚越厚。超音频的优势就越小。
补充一下：我们还是淬火卖得比较多

周文斌

感谢支持，我已回复短信，请注意查收！

xhlhz

看起来不错噢，支持国产设备

wxq623

是不大，我们的热处理炉可处理最大重量为80吨。

天天小非

很好呀,好的设备加好的技术人员,全一流

andyjcb

羡慕啊，楼主的设备很不错勒，我们还在用80年代的

周文斌

全新的IGBT中频电源即将推出实验室，日前本人在为机箱绘制图纸，相信未来的一个月内实验室会拿出样机。设备频率为4KHz，好像在国内是首次采用IGBT中频串联谐振技术，功率从300KW到750KW，每50KW一个档次。到时候会将图片传上。请大家点评。

[ 本帖最后由 周文斌 于 2008-10-13 11:33 编辑 ]

高频热处理

我现在用的就是国韵的感应加热设备。120KW的！我最大可以淬500CM直经 的大齿轮。呵呵！以后我公司发展还要买更大功率的！

周文斌

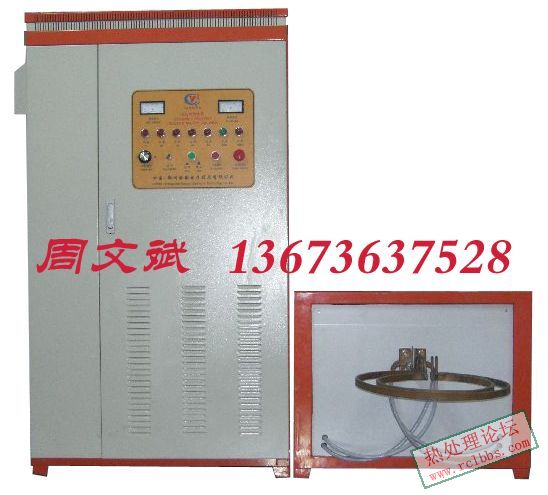

前期我公司生产的超音频电源最大功率为260KW。在一定程度上较难满足市场需求，260KW超音频如下图：

      日前，我公司新式节能型感应加热电源出炉，该设备通过长期驻美的三位博士和工程师倾力协助，集多种新技术于一身，最大功率700KW,性能可达到国际先进水平，但是相对普通中频价格并不高，具有很多优势。
      1.主要指标：   输入电压AC380V    频率2-4KHz    输入容量200kVA-700KVA（每增加100KVA一个机型）
      2.优点:  采用IGBT模块，不用可控硅，性能更稳定；
                   对电网无污染；
                   与可控硅电源相比输出端及感应器上没有高压，乃悬浮安全电压；
                   设备体积比可控硅中频大约小1/3；
                   丝毫没有噪音，没有可控硅的啸叫声；
                   更加节能，空载电流可以忽略不计，约比可控硅电源节能20%，
       应用方向目前暂时针对透热锻造行业,可用于履带板，煤矿输送刮板，大型模锻件的连续透热，配有专用炉体和自动供料系统，可用于直径150以下棒料的快速透热。

[ 本帖最后由 周文斌 于 2008-10-19 10:59 编辑 ]
