[求助] 细长轴的渗碳淬火变形如何预防?

[复制链接]

签到天数: 464 天

[LV.9]以坛为家II

发表于 2017-6-15 01:30:09 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司
材质:17Cr2Ni2Mo
渗碳层深:2.6-3.2mm
硬度:58HRC以上

直径:115mm   长:1495mm

签到天数: 154 天

[LV.7]常住居民III

发表于 2017-6-20 23:30:17 | 显示全部楼层
渗后降温出炉缓冷,高回,再淬火回火。组织可以在三级,井炉930渗大概在30-35小时哦
回复 支持 1 反对 0

使用道具 举报

签到天数: 531 天

[LV.9]以坛为家II

发表于 2017-6-18 20:19:38 | 显示全部楼层
sinic 发表于 2017-6-18 19:57
光轴,但是有好几个台阶,淬火后硬度这么高,很不好校直的。

如果适当增加零件是渗碳前的加工余量,也许会好一点.

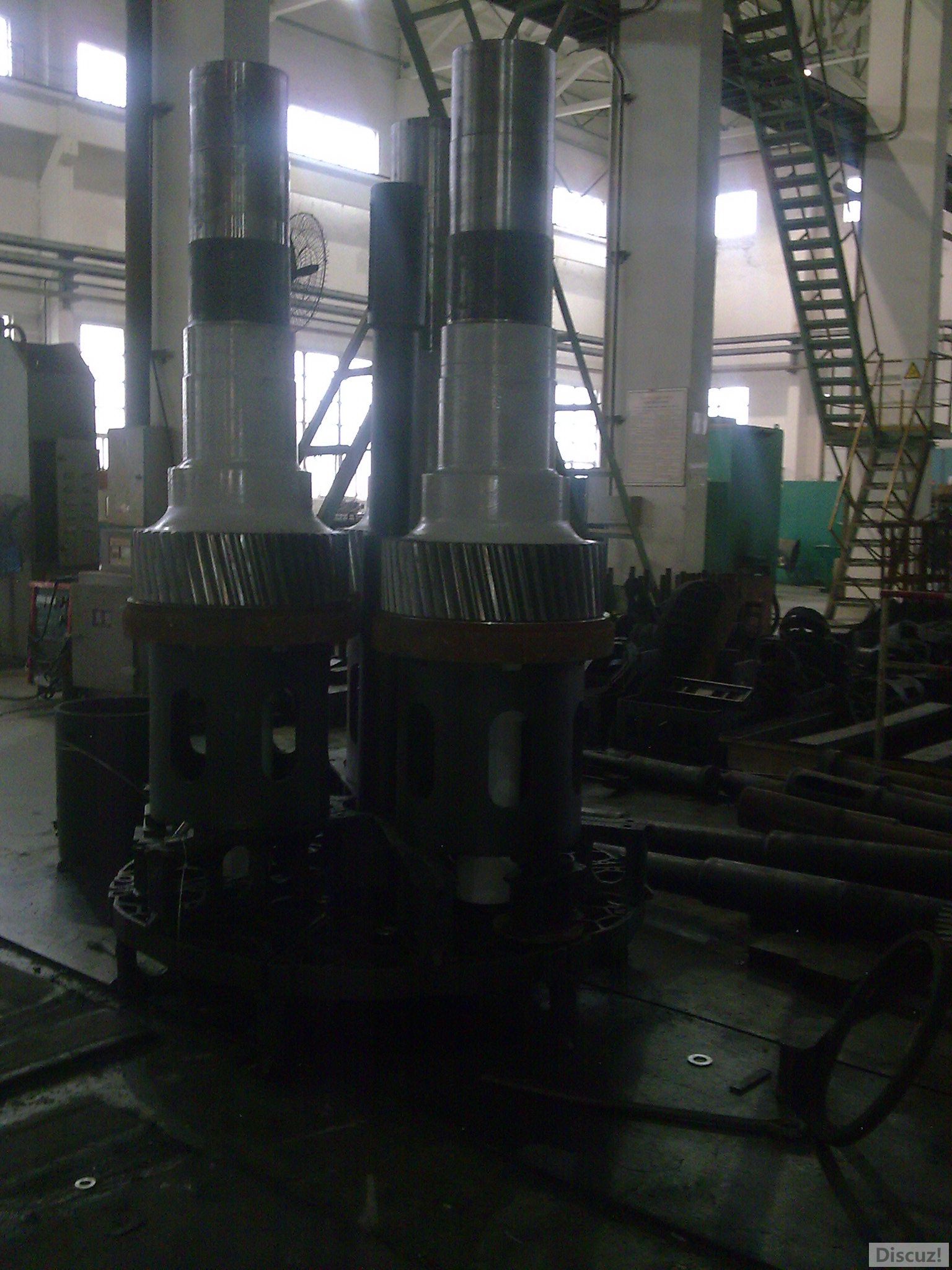

我上面给出的零件照片,材料和你的零件一样,最终弯曲变形很小.
回复 支持 1 反对 0

使用道具 举报

签到天数: 531 天

[LV.9]以坛为家II

发表于 2017-6-16 14:39:24 | 显示全部楼层
是光轴还是齿轴?如果是齿轴、那么模数多少?
一般这种类型的轴类零件垂直悬挂装炉比较好。但还是不能保证轴类零件在热处理后不弯曲(变形)。所以可能需要校直接。

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x
回复 支持 1 反对 0

使用道具 举报

签到天数: 563 天

[LV.9]以坛为家II

发表于 2017-6-16 14:21:54 | 显示全部楼层
这算不上特别细长的轴。

对于长轴类零件,垂直悬挂加热、淬火,应该都知道的。

针对此件,因渗碳层要求相对较深,渗碳过程必然时间相对较长,而渗碳温度相对较高,若渗碳后直接淬火,必然导致变形相对较大。

建议先渗碳,满足渗碳层深度后,正火(有所保护尽量降低脱碳层则更佳),组织细化后,再进行整体加热淬火。
加热可选择较低的加热温度加热;
加热速度应有所控制,最好在低温状态适当分级,使工件均匀受热;
冷却若有条件,尽量选择硝盐浴淬火则更佳。若一般油冷或PAG冷却条件,只能是建议冷却过程不要冷死。
具体工艺参数请自己斟酌把握。
回复 支持 1 反对 0

使用道具 举报

签到天数: 464 天

[LV.9]以坛为家II

 楼主| 发表于 2017-6-18 19:57:02 | 显示全部楼层
cnszgong 发表于 2017-6-16 14:39
是光轴还是齿轴?如果是齿轴、那么模数多少?
一般这种类型的轴类零件垂直悬挂装炉比较好。但还是不能保证 ...

光轴,但是有好几个台阶,淬火后硬度这么高,很不好校直的。
回复 支持 反对

使用道具 举报

签到天数: 464 天

[LV.9]以坛为家II

 楼主| 发表于 2017-6-18 19:59:37 | 显示全部楼层
wangzeshi 发表于 2017-6-17 09:25
建议先渗碳,满足渗碳层深度后,正火(有所保护尽量降低脱碳层则更佳),组织细化后,再进行表面高频淬火。 ...

谢谢!因为有台阶,不方便表面淬火吧?
回复 支持 反对

使用道具 举报

签到天数: 428 天

[LV.9]以坛为家II

发表于 2017-6-18 20:49:15 | 显示全部楼层
变形是必然的,尽量使每个轴四周的环境一致,冷却对称,减小变形。干完后再校直吧。
回复 支持 反对

使用道具 举报

签到天数: 464 天

[LV.9]以坛为家II

 楼主| 发表于 2017-6-18 23:10:39 | 显示全部楼层
cnszgong 发表于 2017-6-18 20:19
如果适当增加零件是渗碳前的加工余量,也许会好一点.
我上面给出的零件照片,材料和你的零件一样,最终弯曲 ...

请问你是用的是什么淬火液?
我用的PAG
回复 支持 反对

使用道具 举报

签到天数: 531 天

[LV.9]以坛为家II

发表于 2017-6-18 23:16:28 | 显示全部楼层
sinic 发表于 2017-6-18 23:10
请问你是用的是什么淬火液?
我用的PAG

就是一般的普通淬火油. 这材料用PAG有风险。
回复 支持 反对

使用道具 举报

签到天数: 428 天

[LV.9]以坛为家II

发表于 2017-6-23 06:36:25 | 显示全部楼层
要变形小需要冷速慢的介质,不能用淬火液。另外可以热点校直。
回复 支持 反对

使用道具 举报

签到天数: 428 天

[LV.9]以坛为家II

发表于 2017-6-23 06:39:59 | 显示全部楼层
Cnszgong干过类似这样的长轴,应该能告诉你大约的变形量。
回复 支持 反对

使用道具 举报
