碳碳复合材料(CFC)在热处理炉内的优异性能

[复制链接]

该用户从未签到

发表于 2008-10-23 17:38:34 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司

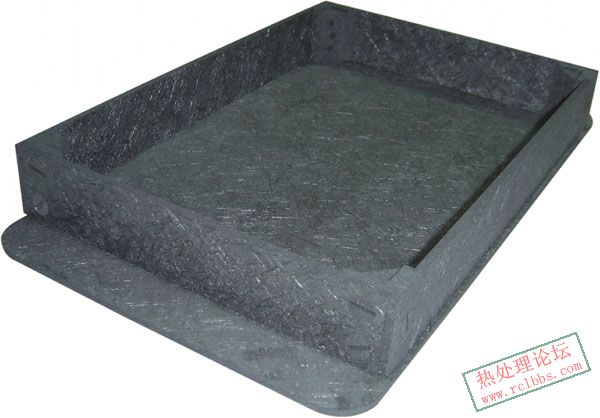

碳素材料是高温热处理中不可或缺的材料,无论是用来加热的石墨,用来保温的石墨毡,以及现在被越来越多的公司采用的碳碳复合材料,他们都是碳元素的贴切代表。今天主要说的碳碳复合材料(CFC),更是因为其刚性,韧性俱佳的表现成为热处理炉里面的宠儿,国外大公司炉子设计里面多以其为首选,比如IpsenECM,。他不仅可以被设计成加热器,还可以制作成保温桶,垫板和承载框(目前最普遍的用途)甚至可以做成弹簧在高温下使用哦!几乎热处理炉内的所有碳素材料都可以被它代替。
产品最大的优点是质量轻(1.7g/cm3),强度大(抗压强度100MPa,抗弯强度:130MPa),弹性好(弹性模量:45GPa)。所以如果做垫板或者支撑板使用,可以减轻结构件重量,设计的时候减小厚度,增加装载量,同时产品在高温下强度更优异,产品不变形,可以极大的提高成品率,而且还能减少能耗,节约用电量;减少每炉之间人工操作的时间,提高炉子的使用频率。产品最大的问题是现在价格很贵,和现有热处理炉内配件的价格差距还是很大的。不过可喜的是国内很多公司开始更多的综合考虑成本,来提高自身产品的竞争力。
现有个小例子和大家共享:
日本的某一工厂(钎焊汽车散热器机件)原来有2条生产线.为了提高生产能力,工厂考虑再增加1条生产线.同时将石墨料架材质改为CC,发现能提高生产效率.工厂计算了一下,生产效率的提高幅度.发现如果2条都改成CC,能够将生产效率提高到大约1.5倍,原来有2条线,提高到1.5,得到了增加新的1条线一样的效果!所以工厂决定不增加生产线,省了新的产房和生产线的上十亿日元的建设费.生产效率的提高带来了工厂总产量的提高!!工厂将全部料架改为CC,又发现耗电量的大幅度降低.大约降到了一半!!!工厂省了厂房投资,又省了电费,反而得到了产量的提高!工厂一共享受的经济利益无法想像的!!!
此工厂的实例向大家展示了新材料为工业发展带来的巨大推动,也希望与有兴趣的朋友共同探讨!我的MSNlilianzlj@hotmail.com. 如果此文可以为大家目前的生产效率带来提高,就真的很高兴了!

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x

签到天数: 2 天

[LV.1]初来乍到

发表于 2008-10-25 08:52:45 | 显示全部楼层
请问接触融化和表面渗碳问题怎么解决?

该用户从未签到

 楼主| 发表于 2008-10-27 10:30:40 | 显示全部楼层
不知道楼上指的是怎样使用条件下的接触融化和表面渗碳?CFC材料都是经过了2000度以上的处理,所以本身不会出现融化的问题,如果被处理的材料会融化,也要根据具体处理何种材料来确定。不过CFC材料多是用在1000度以上的真空高温炉里面,用于对高品质产品的热处理,如果炉内有大气存在,尤其是氧,基本还是不要考虑碳素材料了。如楼上告知详细情况的话,可以和您一起研究研究!
PS,不知道楼上和SGL有何联系?他们在此方面算是业界的权威了,产品很棒,就是太贵了!

该用户从未签到

发表于 2008-10-28 23:54:51 | 显示全部楼层
我们单位,ECM真空炉生产线。原先使用的西格里特种石墨的2套进口CFC料架。就如你2个图片中的下面一个一样,但是此料架与ECM的自动送料小车的轨道之间的磨合存在问题,轨道输送的震动引起了CFC料架的松动,在底架四周和立柱还有每层平板的档边处都有折断现象,修复费用相当昂贵还要邮寄去国外,哎。原先的加热电极笼鼠式石墨电极构成,由西格林制造的,后来实在是太贵进货周期长就国产化了。
讲到当今主流,个人认为还是德国西格里和日本ACROSS,国内的几家都还不过关。
顺便问下楼主,你的2个图片中的下面一个是哪里拍到的,想请教一下他们单位使用的情况是怎么样的。

该用户从未签到

 楼主| 发表于 2008-11-6 10:27:41 | 显示全部楼层
不知道楼上的生产线处理的什么产品?负荷量是多少?一般来说,CFC材料的刚性和韧性都很好,不会出现折断的情况。不过如果中间出现碰撞或者其他外力的影响的话,就不好说了。
至于松动的问题,或者可以考虑改变料架的组合或者固定方式,以减少这方面情况的发生。我们之前提供过尾气处理系统的料架给客户,到现在还效果很好。所以楼上的问题还是需要具体情况具体分析下比较好。
对于世界上CFC产品来说,大多数碳素厂家都有这个材料的生产,只是都没有西格里重视和发展的好。一般来说,欧洲的炉子用西格里的比较多,日本的炉子里面用Across的比较多。只是西格里的质量优异,无奈路途遥远,价格昂贵。不知道楼上的试用过Across的没?国内产的CFC如果要赶上世界的水平,还要不断的提升内功啊!设备,技术,人员,一个都不能少。

该用户从未签到

 楼主| 发表于 2008-11-6 10:30:42 | 显示全部楼层

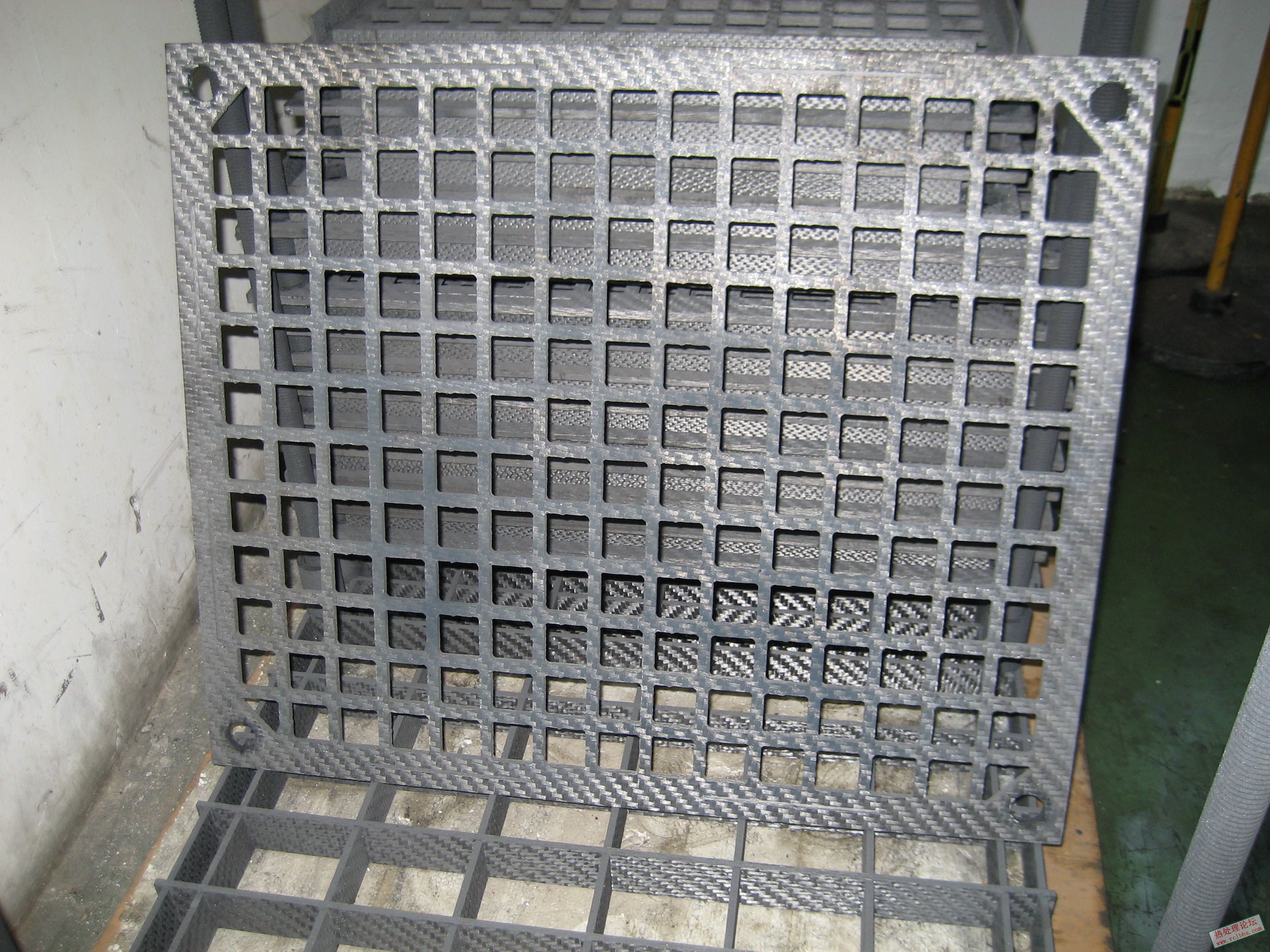

还有关于上面的图片,是大众下面一家热处理厂的照片,貌似西格里的产品,具体实用效果现在不详。由于各种关系的原因,没能继续和此厂家的联系,所以抱歉没有消息啦!

该用户从未签到

发表于 2009-7-1 15:23:34 | 显示全部楼层
我们可以提供国产的炭炭复合材料。质优价廉。欢迎提供图纸询价。zhu-zhenhan@163.com

该用户从未签到

发表于 2010-9-16 11:05:34 | 显示全部楼层
进口CFC还有日本碳素、东海碳素、Schunk,都是世界上最优质的碳碳复合材料

该用户从未签到

发表于 2010-9-16 13:26:38 | 显示全部楼层
确实很新鲜,可否讲讲用途(适合什么样的炉型以及不适合什么样的炉子)!
谢谢

该用户从未签到

发表于 2011-1-6 10:21:31 | 显示全部楼层
CFC材料的刚性和韧性都很好,不会出现折断的情况

该用户从未签到

发表于 2016-6-1 11:54:28 | 显示全部楼层
我司可提供CFC材料,也可根据客户要求设计及改进CFC料框/料架,如果有需要可与我联系,谢谢!

邮件地址:lincoln_wang@xuanxi-sh.com
回复 支持 反对

使用道具 举报

签到天数: 114 天

[LV.6]常住居民II

发表于 2018-8-17 16:12:31 | 显示全部楼层
楼主是做碳碳复合材料(CFC)的 吗?
