有屈氏体的金相照片吗？

khzhang · 发表于 2008-11-14 20:37:48

那位有屈氏体的金相照片
请发上来
谢谢！

[ 本帖最后由 liyi911 于 2008-11-18 21:57 编辑 ]

dhzhou888 · 发表于 2008-11-16 14:38:21

规范的名称为托氏体

cherry110 · 发表于 2008-11-16 21:27:05

:lol :lol :lol :lol :lol :lol

wind1.chen · 发表于 2008-11-16 22:55:38

请参考，20#渗碳冷却不良，生成的托氏体，不知对楼主有没有帮助

fujunhua-2008 · 发表于 2008-11-17 12:00:03

金相相片中黑色组织为T组织。

zHANG_999567 · 发表于 2008-11-17 14:37:30

轴承钢淬火屈氏体1000倍

[ 本帖最后由 zHANG_999567 于 2008-11-17 14:43 编辑 ]

hnaa.good · 发表于 2008-11-17 17:25:26

托氏体在光镜下是看不到内部结构的，黑乎乎一团

wujunke · 发表于 2008-11-18 21:35:53

在光镜下，少量的托氏体能在照片上明确反映出来，但如果是托氏体基体就比较难拍，黑乎乎的，怎样拍出来都让人看着不舒服。哈。

zHANG_999567 · 发表于 2008-11-19 09:04:39

屈氏体放大 500倍

lian · 发表于 2008-11-20 11:40:07

淬火马氏体基地上延着粒界析出结节状屈氏体(troostite)也就是细珠光体。

马赛轮盘 · 发表于 2012-2-9 11:11:06

zHANG_999567 发表于 2008-11-19 09:04
屈氏体放大 500倍

请问这个图片中的黑色组织是屈氏体吗？和你发的很相近，谢谢

zHANG_999567 · 发表于 2012-2-9 12:48:53

马赛轮盘发表于 2012-2-9 11:11
请问这个图片中的黑色组织是屈氏体吗？和你发的很相近，谢谢

屈氏体需要浅腐蚀，马氏体组织不能腐蚀出来，否则就会产生假像。你的组织腐蚀太深了，感觉有点不真实。

马赛轮盘 · 发表于 2012-2-9 16:28:04

zHANG_999567 发表于 2012-2-9 12:48
屈氏体需要浅腐蚀，马氏体组织不能腐蚀出来，否则就会产生假像。你的组织腐蚀太深了，感觉有点不真实。

原来是比较潜一点，后来我处理了下，加深了对比色和亮度就成这个图片了。
这个材料是8620
零件是轴类零件
经常发生断裂，见图片
我想问问专家您，如果出现了屈氏体的话，那对材料的性能有那些影响。能具体些吗？呵呵，非常感谢您

zHANG_999567 · 发表于 2012-2-10 07:42:17

8620应该是渗碳淬火的，你那个是表面组织吗？看看心部组织及晶粒。你这个产品是直径是多大的？
发生断裂还要分析受力与断口。

马赛轮盘 · 发表于 2012-2-10 09:29:16

zHANG_999567 发表于 2012-2-10 07:42
8620应该是渗碳淬火的，你那个是表面组织吗？看看心部组织及晶粒。你这个产品是直径是多大的？
发生断裂还 ...

这是过度层组织，直径为23.8。表层的组织见图，都是放大500倍的图片，这是一根输出轴
通过供应商检测：

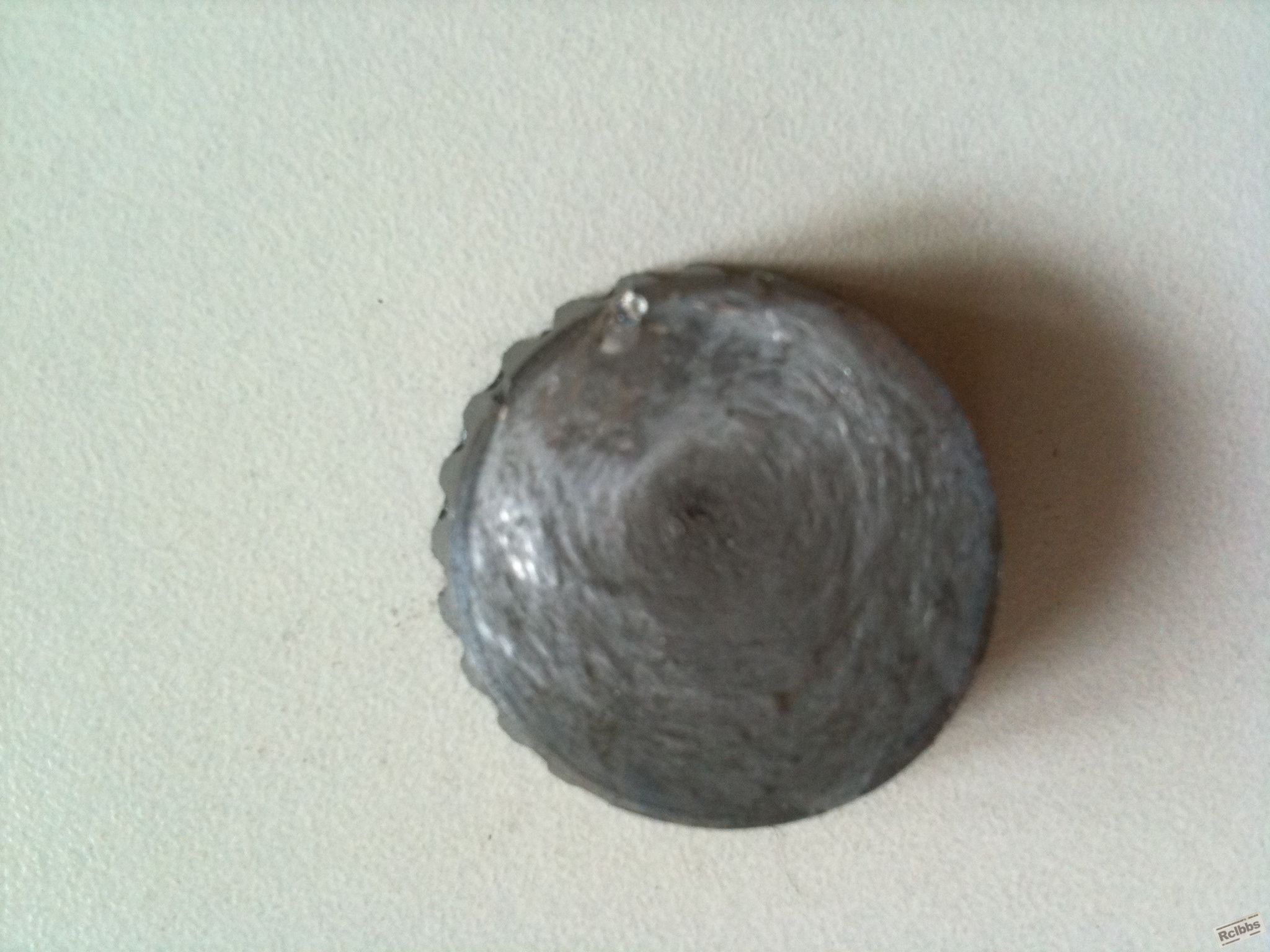

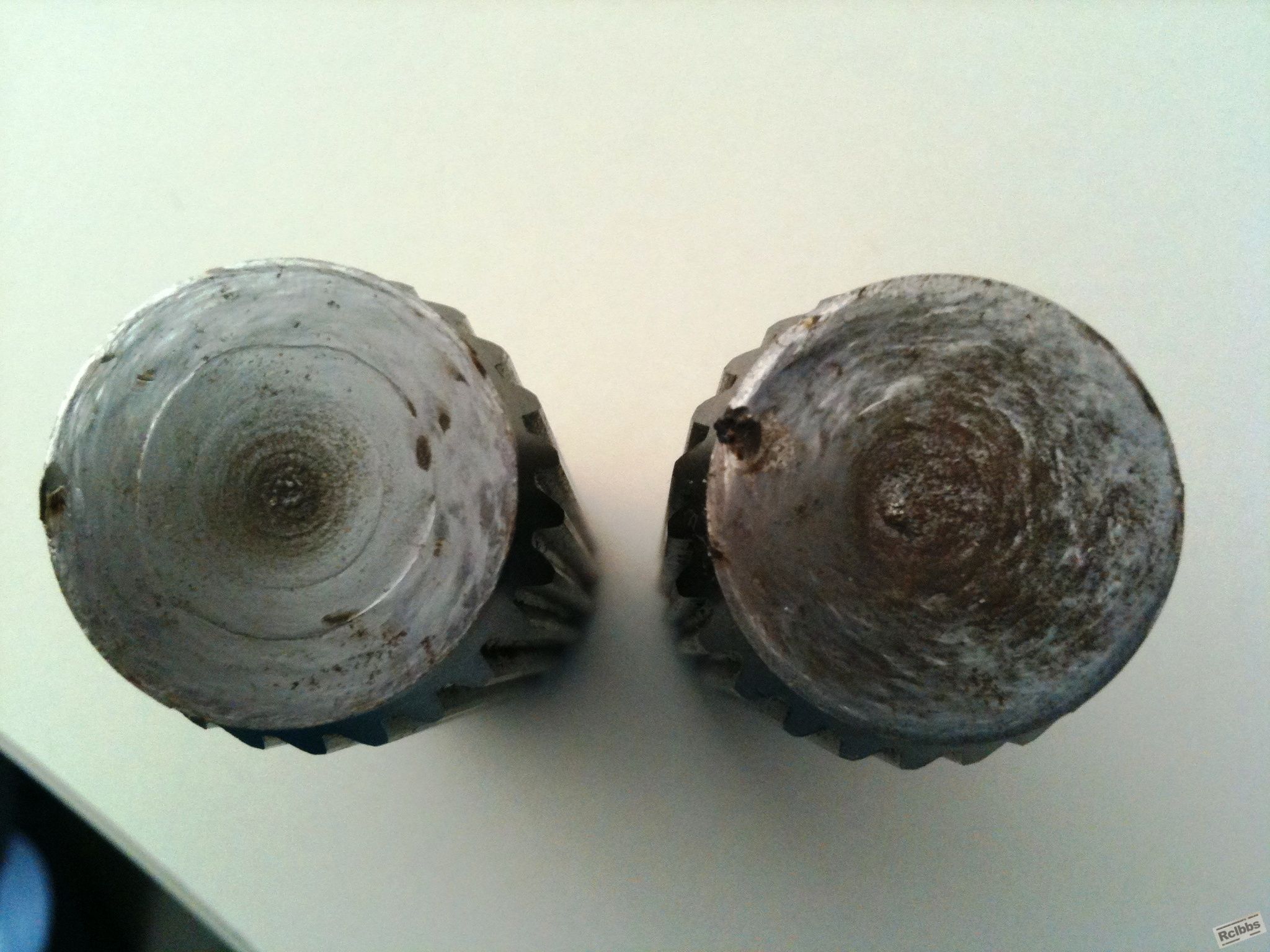

后来为了避免继续断裂就把轴的退刀槽改为了花键，但是还是断裂，见图

感谢专家参与回答谢谢

zHANG_999567 · 发表于 2012-2-10 10:31:48

本帖最后由 zHANG_999567 于 2012-2-10 10:33 编辑

强度不够，渗层也偏浅了。心部硬度并不能代表一切，心部组织怎么样？特别要注意晶粒大小。断裂的比例多吗？

马赛轮盘 · 发表于 2012-2-10 10:57:36

zHANG_999567 发表于 2012-2-10 10:31
强度不够，渗层也偏浅了。心部硬度并不能代表一切，心部组织怎么样？特别要注意晶粒大小。断裂的比例多吗？

心部组织目前还没有得到供应商的检测，断裂的比例很高，听说基本在车上做停止启动就基本上发生断裂，还有在路试的时候也经常发生。
请问专家这断口是属于什么断口呢？是疲劳吗？齿部是脆性断裂吗？
从最后断裂处发现有偏心的情况，不知道这对断裂的有何影响，谢谢，非常感谢您

zHANG_999567 · 发表于 2012-2-10 11:09:28

马赛轮盘发表于 2012-2-10 10:57
心部组织目前还没有得到供应商的检测，断裂的比例很高，听说基本在车上做停止启动就基本上发生断裂，还有 ...

你这个问题最好单独发贴。把断裂的样品制造流程写清楚。
断口图片不清楚没法具体分析，但是从断裂的比例较大，而且是受冲击断裂猜测是强度、冲击韧性不足。

大虾 · 发表于 2012-2-11 16:24:28

中频加热后过渡区组织黑色部份为屈氏体+没有明显形成针状的马氏体
