断轴

什么是什么 · 发表于 2017-8-13 17:09:48

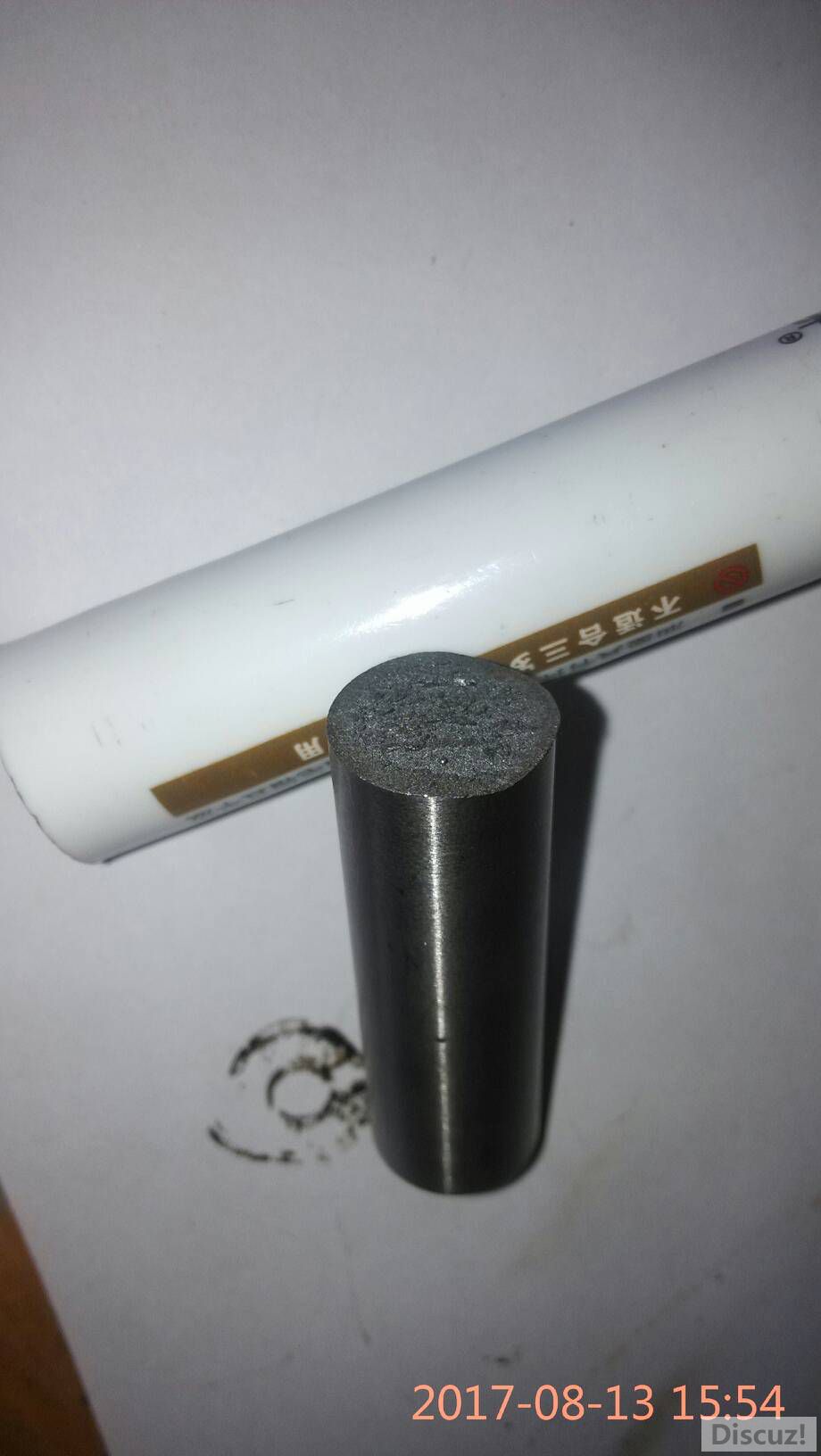

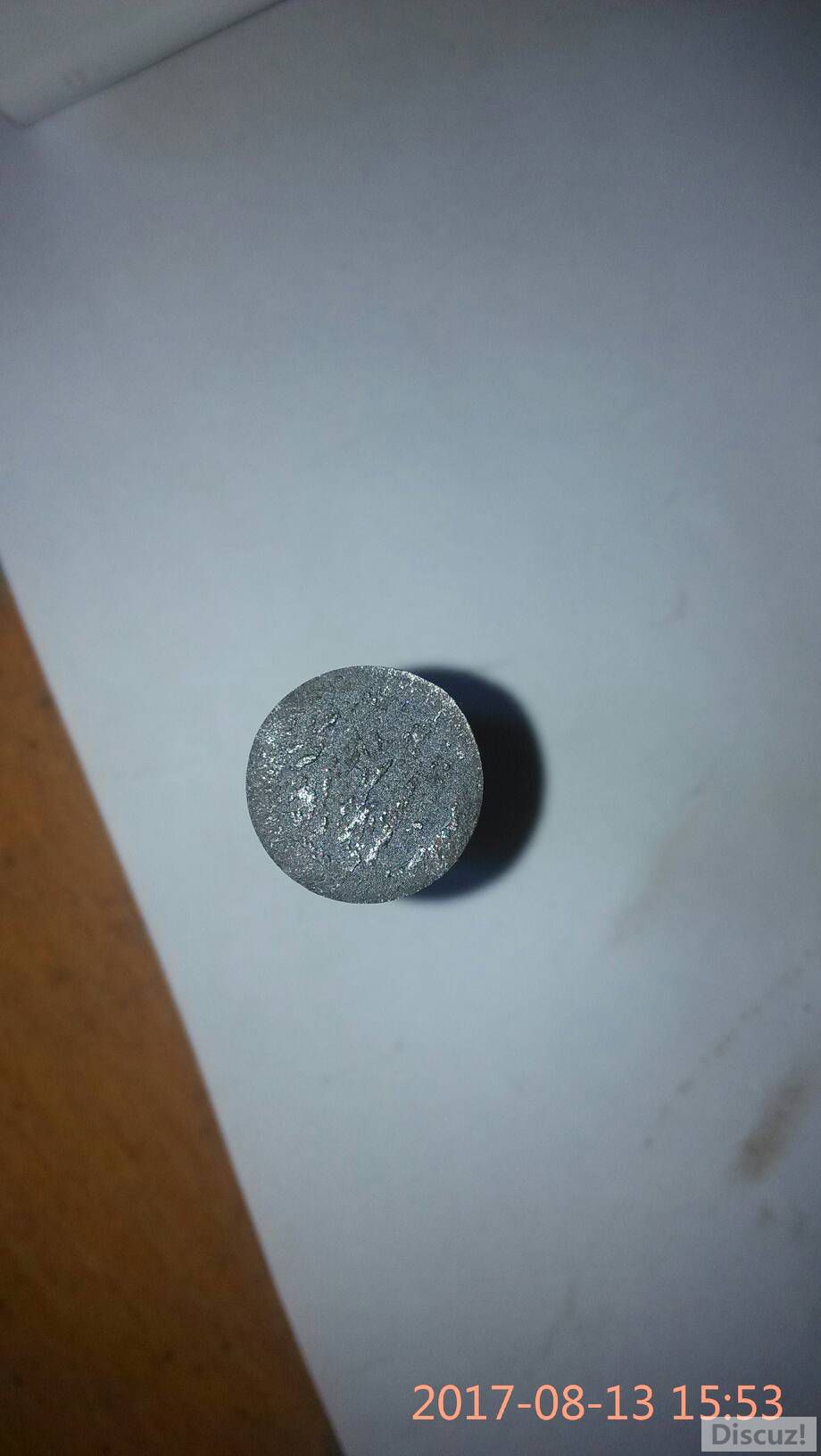

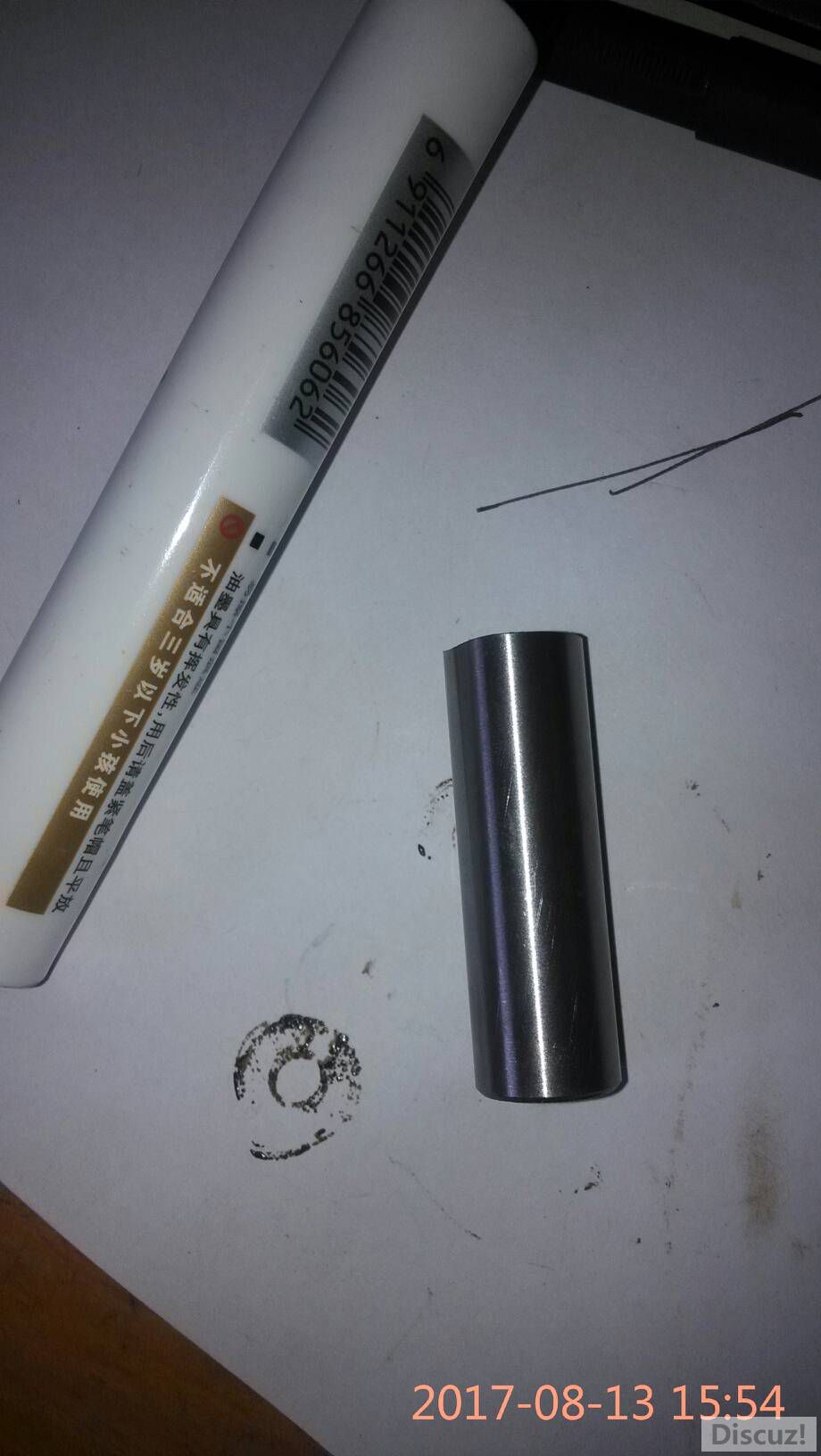

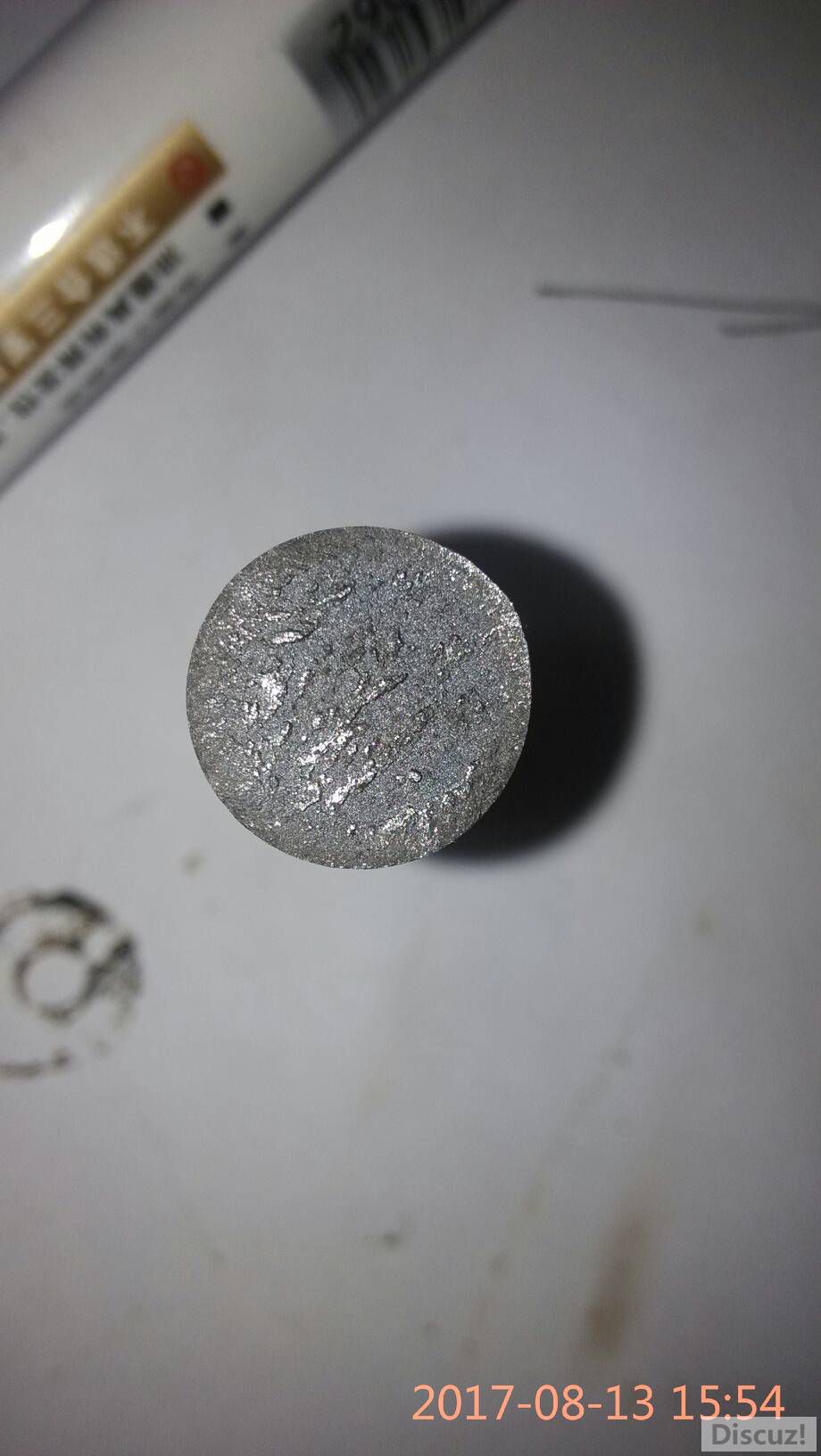

客户一种销轴做耐冲击实验时断了要求60次冲击 30次就断了大家帮分析下材料20cr 心部30～35hrc 渗碳淬火表面硬度50～55hrc 渗碳层0.9mm左右

leomet · 发表于 2017-8-15 09:06:14

沒有人那麼厲害, 能從這幾張照片就能分析出原因. 至少也給個金相看看.

316600262 · 发表于 2017-8-14 17:29:36

你的工件直径不大，可能渗层有点深，先去做个端口分析哈，看看裂纹源在哪里，然后在做分析。

fengyonghe · 发表于 2017-8-15 07:02:28

把断口污染物清理干净再拍照

团溪锰矿 · 发表于 2017-8-15 08:23:43

可能要从原材料开始分析

fengzhonghenji · 发表于 2017-8-15 09:46:29

断口只能初步判断裂纹源，如果想知道具体的断裂原因，还需要做金相。

cnszgong · 发表于 2017-8-16 17:00:08

20cr是本质粗晶粒钢。

热处理技师 · 发表于 2017-8-16 17:54:01

热处理工艺存在问题。。。。。。

fengyonghe · 发表于 2017-8-17 05:20:47

氢脆断裂，确定无疑。

wkee · 发表于 2017-8-17 09:52:38

fengyonghe 发表于 2017-8-17 05:20
氢脆断裂，确定无疑。 ...

怎么确定是氢脆的？而且这貌似组织不好也会出现脆性断口！

李真真 · 发表于 2017-8-17 13:30:43

表面硬度有点低啊，淬火温度不会是两相区淬的把？

fengyonghe · 发表于 2017-8-18 05:11:33

本帖最后由 fengyonghe 于 2017-8-18 05:27 编辑

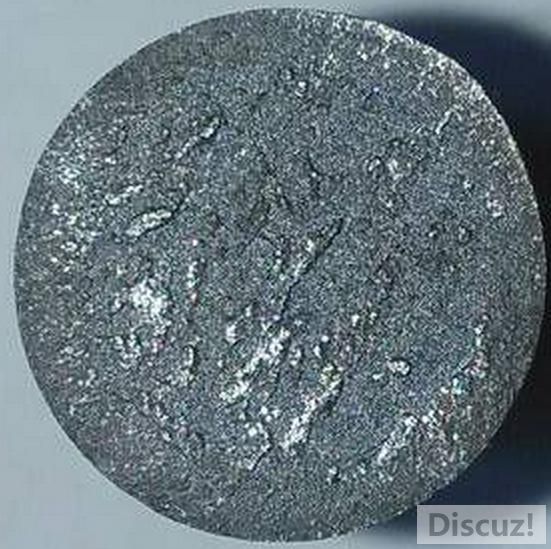

有大量细小鱼眼状，有内部裂纹，有颗粒状特征。氢脆。

wkee · 发表于 2017-8-23 16:57:29

fengyonghe 发表于 2017-8-18 05:11
有大量细小鱼眼状，有内部裂纹，有颗粒状特征。氢脆。

受教了，我一直不知道氢脆怎么看。

jompe · 发表于 2017-12-14 15:51:47

真的受教了看到了清脆的特征

simon chen · 发表于 2018-4-27 13:07:13

起码要做个金相，然后最好做个电竞扫描
