F304固溶后出现焊接裂纹晶界附近异常

gghero · 发表于 2017-9-5 01:08:57

本帖最后由 gghero 于 2017-9-5 10:35 编辑

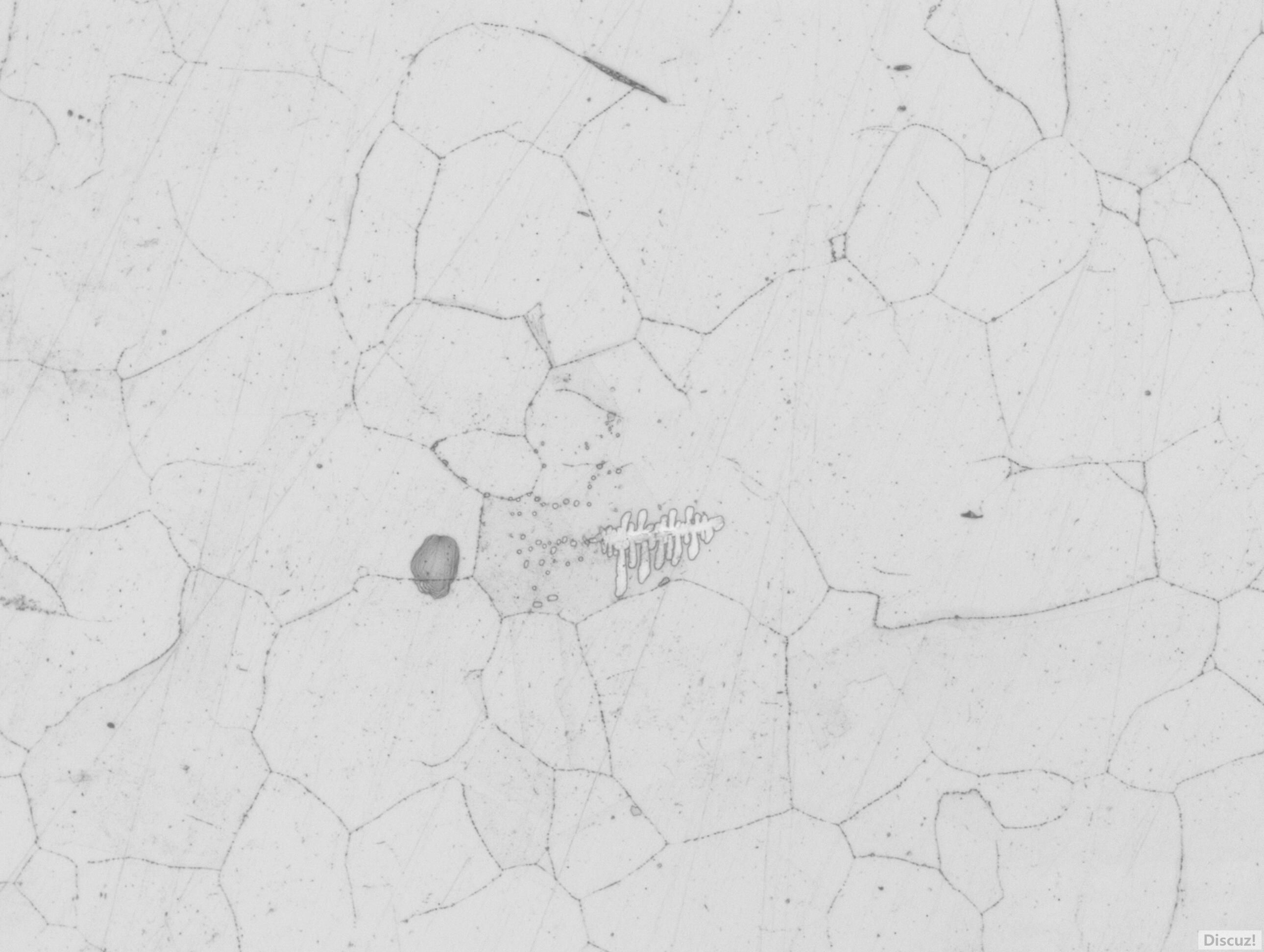

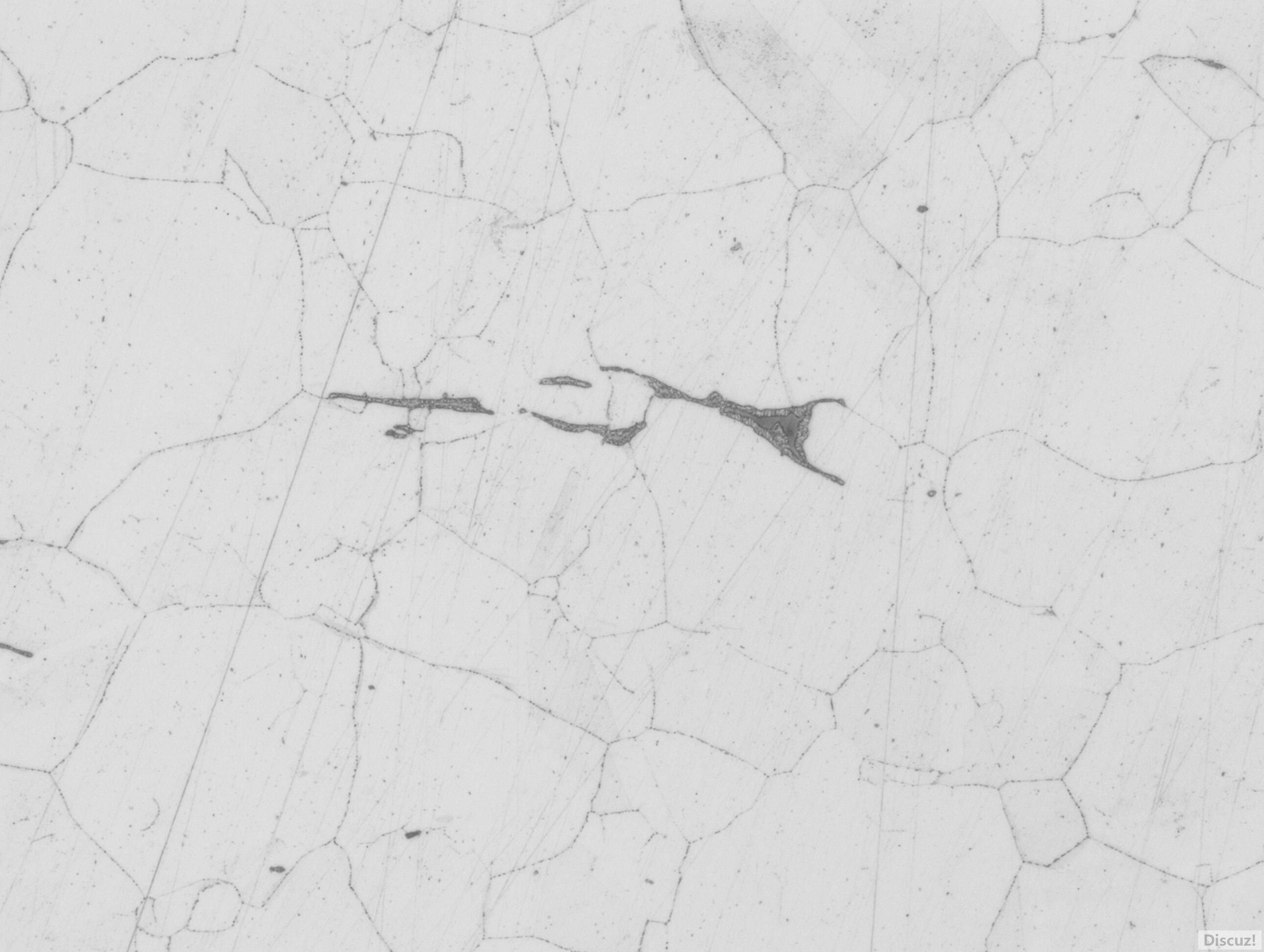

感觉黑色组织不像是铁素体也不像是碳化物
至于类似蕨类组织这个就完全不知道到底是脏东西还是其他什么组织了
照片均为500倍

fengyonghe · 发表于 2017-9-5 02:47:49

等固溶之后再看还有没有

gghero · 发表于 2017-9-5 10:35:34

fengyonghe 发表于 2017-9-5 02:47
等固溶之后再看还有没有 ...

不好意思我写错了已经是固溶态了

fengyonghe · 发表于 2017-9-5 11:42:17

本帖最后由 fengyonghe 于 2017-9-5 11:47 编辑

gghero 发表于 2017-9-5 10:35
不好意思我写错了已经是固溶态了

晶界上太多碳化物，没有固溶好

gghero · 发表于 2017-9-6 10:46:58

fengyonghe 发表于 2017-9-5 11:42
晶界上太多碳化物，没有固溶好 ...

老师我感觉如果黑色的是碳化物，好像也不是完全分布在晶界上的啊有部分是穿晶分布的

zje870728 · 发表于 2017-9-6 16:44:11

局部？还是所有都有这种情况。如果是所有都是，那个我见过，那时冶炼问题。局部合金成分异常，建议有条件打个能谱确定一下

gghero · 发表于 2017-9-7 08:56:22

zje870728 发表于 2017-9-6 16:44
局部？还是所有都有这种情况。如果是所有都是，那个我见过，那时冶炼问题。局部合金成分异常，建议有条件打 ...

老师你好这种组织主要集中在心部表面基本没有

fengyonghe · 发表于 2017-9-8 03:38:45

固溶时心部冷速低了

hovely · 发表于 2017-9-8 14:05:35

是残留的高温相-铁素体。

wrr19870805 · 发表于 2017-9-8 17:11:44

第一幅图像融合区组织，但是为什么只有这一块？不清楚
第二副图很像δ-铁素体，304出现高温铁素体也是有可能的。成分偏析导致。

惊雷牌 · 发表于 2017-9-11 11:31:06

标题出现“焊接裂纹”，不是很清楚你表达的意思，你这个图片是热影响区固溶后的组织？

重庆热处理协会 · 发表于 2017-9-11 21:45:32

图1固溶温度不高，莱氏体状碳化物没有溶解。图2似乎石墨化了，

simon chen · 发表于 2018-4-27 13:14:19

可以判定为非金属夹杂

		自动登录	找回密码
密码			免费注册

[讨论] F304固溶后出现焊接裂纹晶界附近异常
