请老师们分析下组织

小扣柴门 · 发表于 2017-10-19 10:17:08

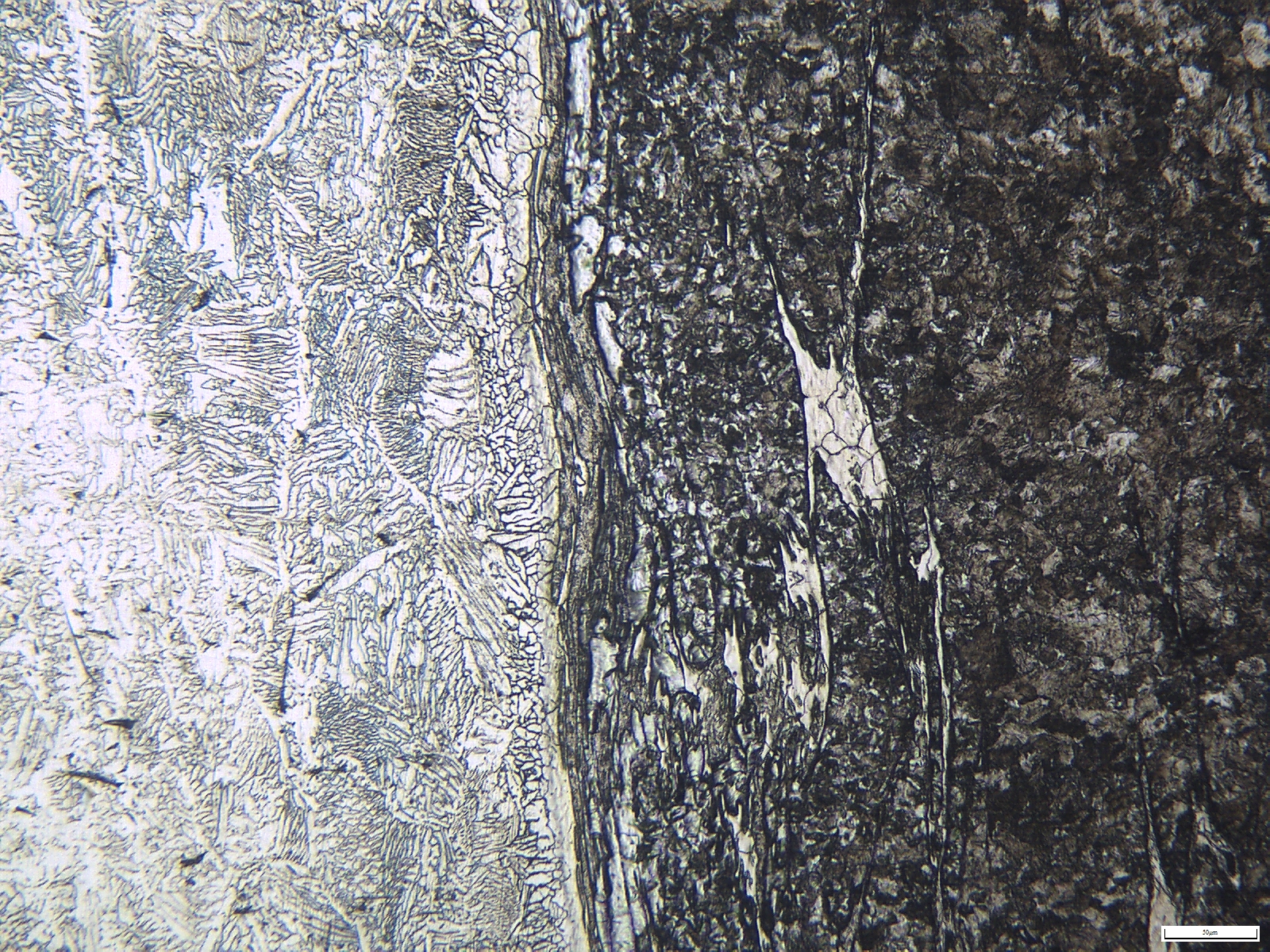

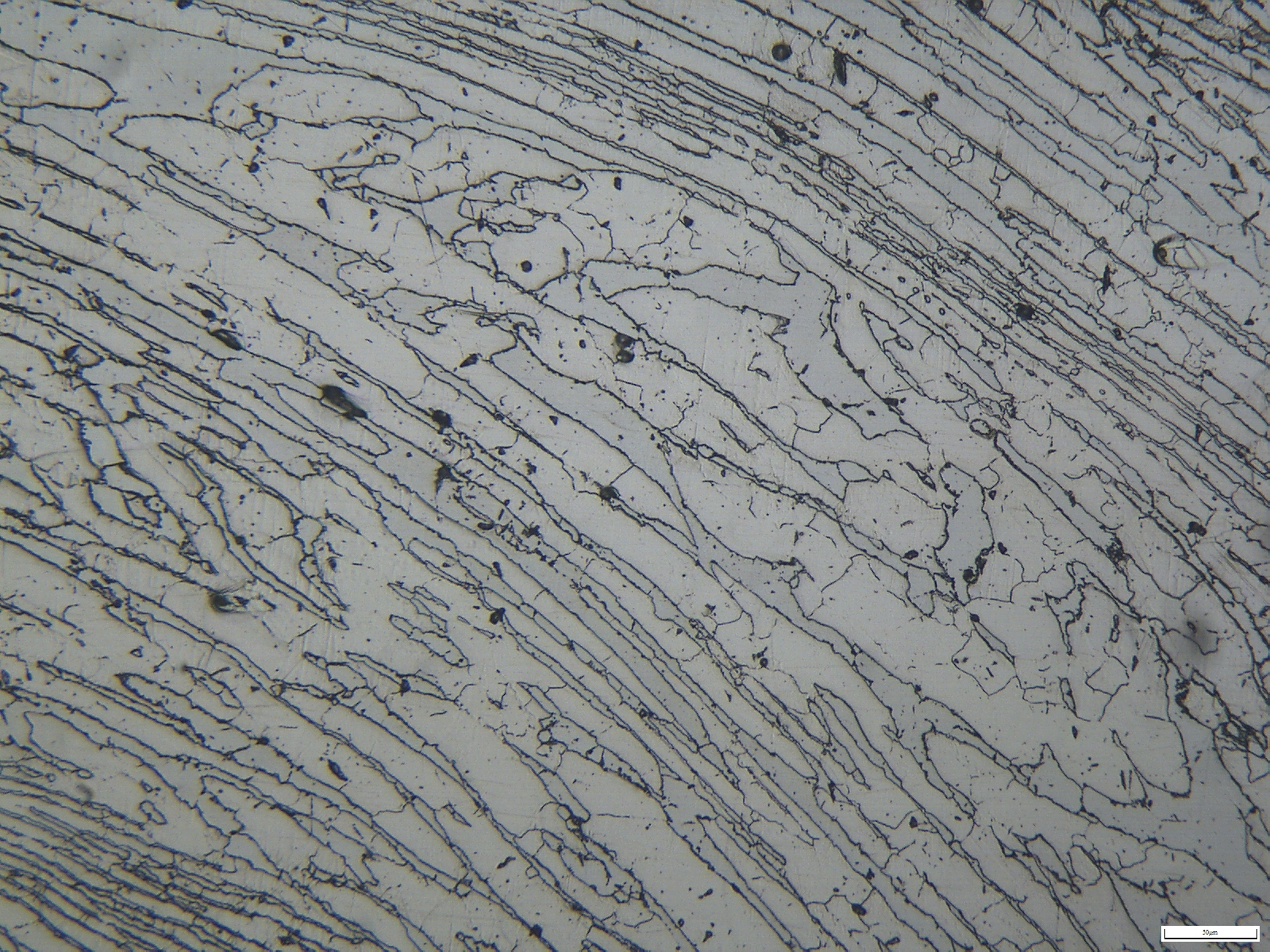

送检的说是R26和奥氏体不锈钢焊接试样！我们用盐酸硝酸水：1：1：1进行侵蚀！请老师们分析下不锈钢母材和熔合线附近两幅图的组织！

热处理胡工 · 发表于 2018-3-25 11:07:43

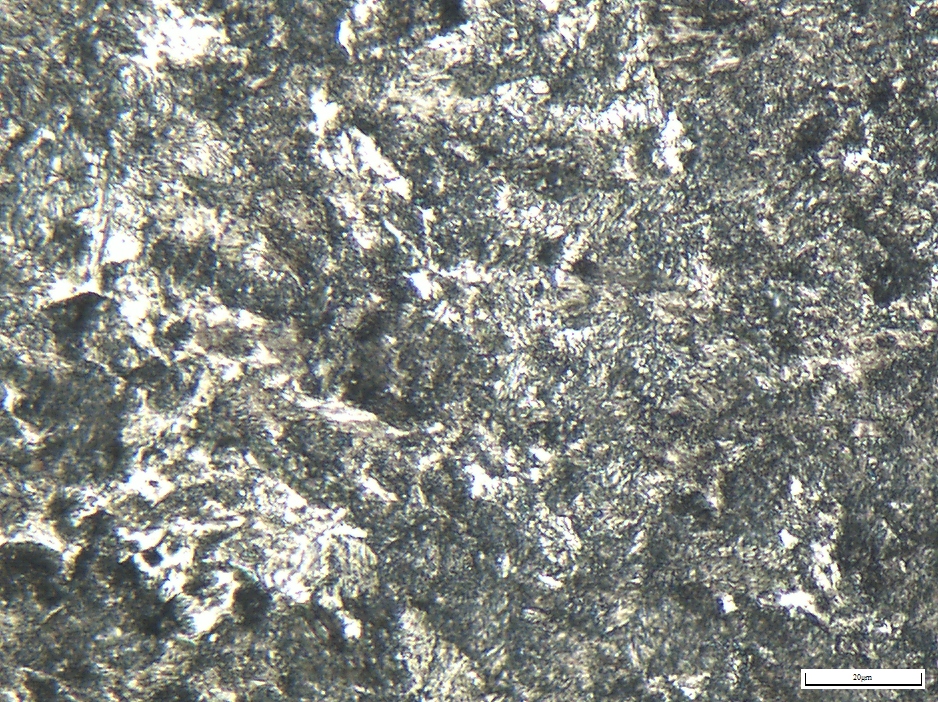

首先你这组织是多少倍的，其次就这样看的话我就看得到魏氏组织！加粒贝

西渡高速钢 · 发表于 2018-3-26 20:26:04

显微镜不错
不锈钢一侧组织拍摄得很清晰。另一侧组织腐蚀过深，展现这部分组织需要重新抛光，轻腐蚀更好。

树荫下牵手 · 发表于 2018-4-1 20:21:44

热处理胡工发表于 2018-3-25 11:07
首先你这组织是多少倍的，其次就这样看的话我就看得到魏氏组织！加粒贝

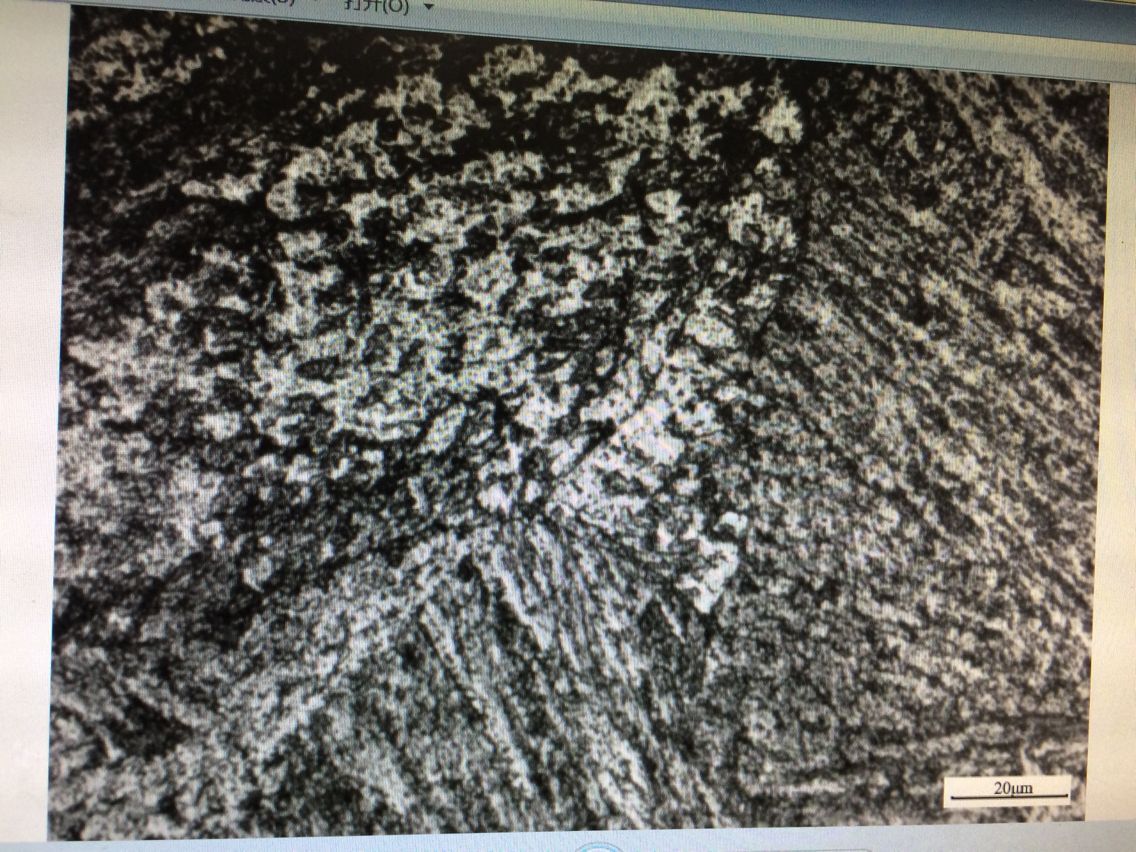

胡工，能分析下这个图的组织吗？德国葛利兹钢厂，材质：XPM, 硬度38-42HRC,出厂预硬。

热处理胡工 · 发表于 2018-4-30 00:49:55

树荫下牵手发表于 2018-4-1 20:21
胡工，能分析下这个图的组织吗？德国葛利兹钢厂，材质：XPM, 硬度38-42HRC,出厂预硬。

为何你给我发消息我没收到。今天才看见！：XPM是什么材质没听过。看你这组织产品含碳量肯定不高。也是贝氏体组织。

杨萍 · 发表于 2018-6-6 20:58:10

XPM德国葛利兹模具钢化学成分
C Si Mn P S Cr Mo Ni
0.23-0.29 0.40 1.40-1.70 0.025 0.005 1.20-1.80 0.30-0.70 0.90-1.20

		自动登录	找回密码
密码			免费注册

[求助] 请老师们分析下组织
