SCM435锁环断裂

爱永恒 · 发表于 2018-8-30 10:08:06

材质：SCM435
直径：φ7.4
加工工艺：弯曲墩头-热处理-抛丸-铆接-研磨-电镀
热处理工艺：840淬油，520回火

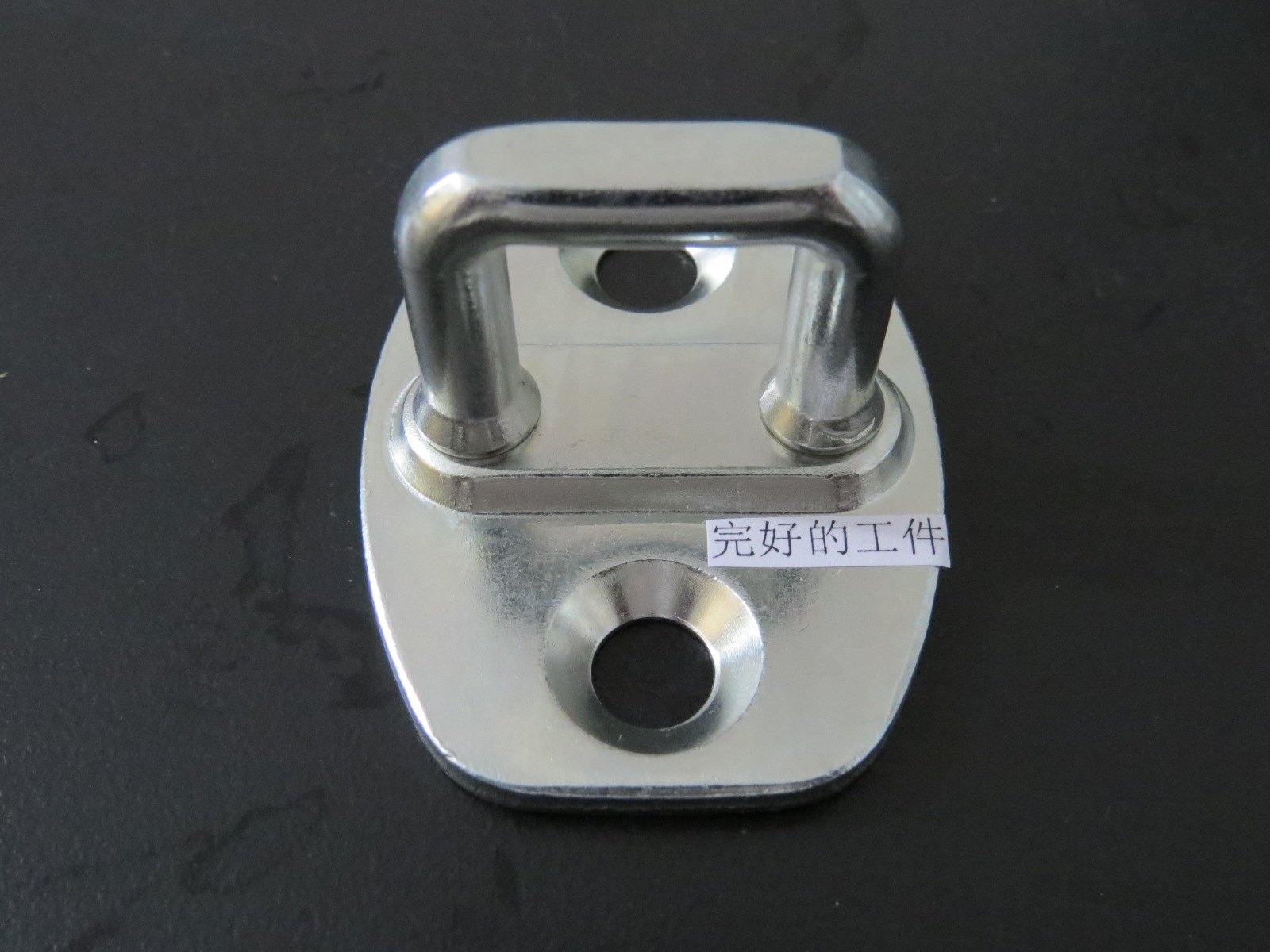

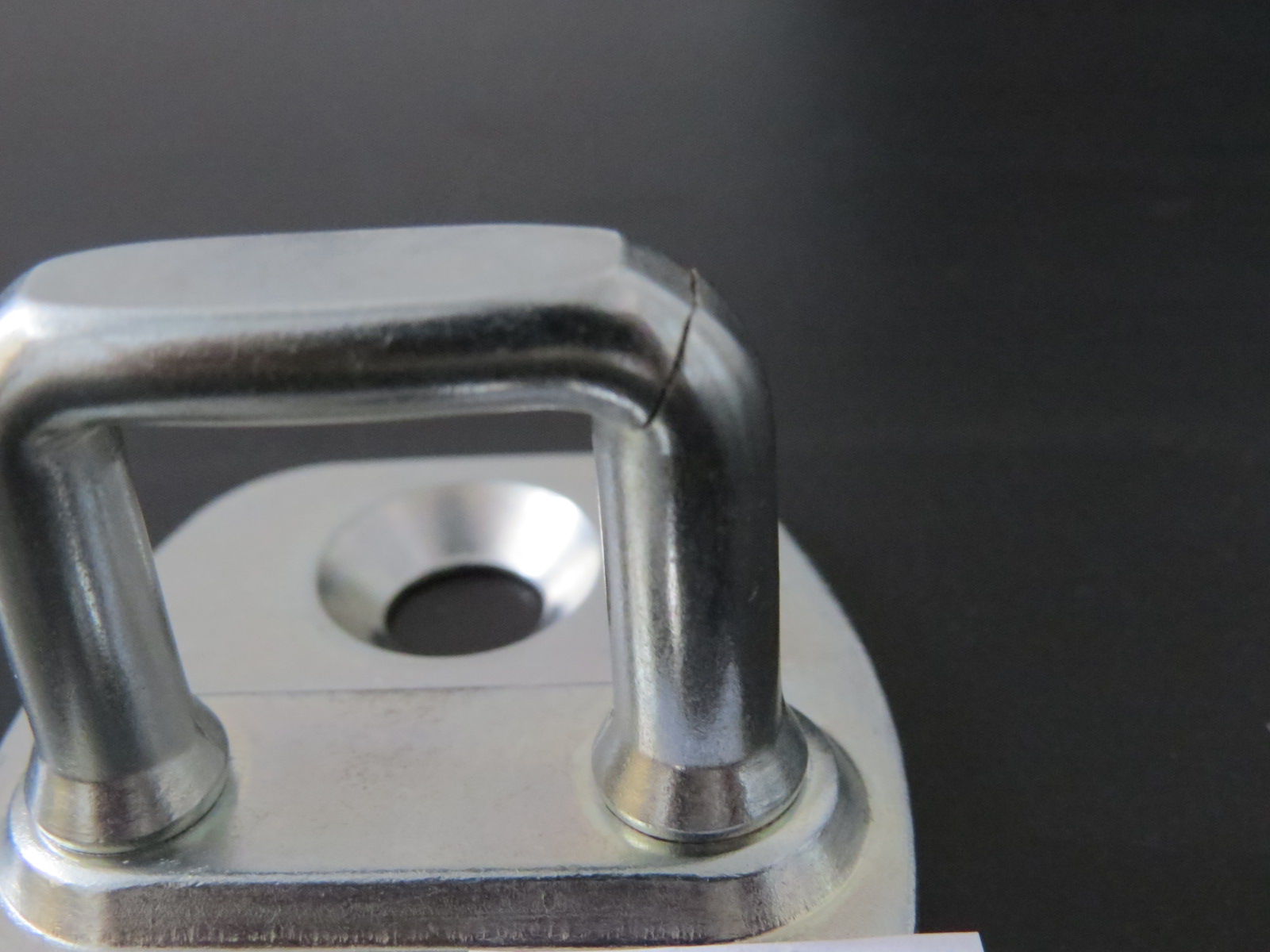

现我现在做断裂和完好各一件，断裂硬度39~40HRC之间，组织均匀；2#完好件硬度33~34HRC，组织粗大。
请教老师们！

mengyaoqing · 发表于 2018-8-30 14:17:08

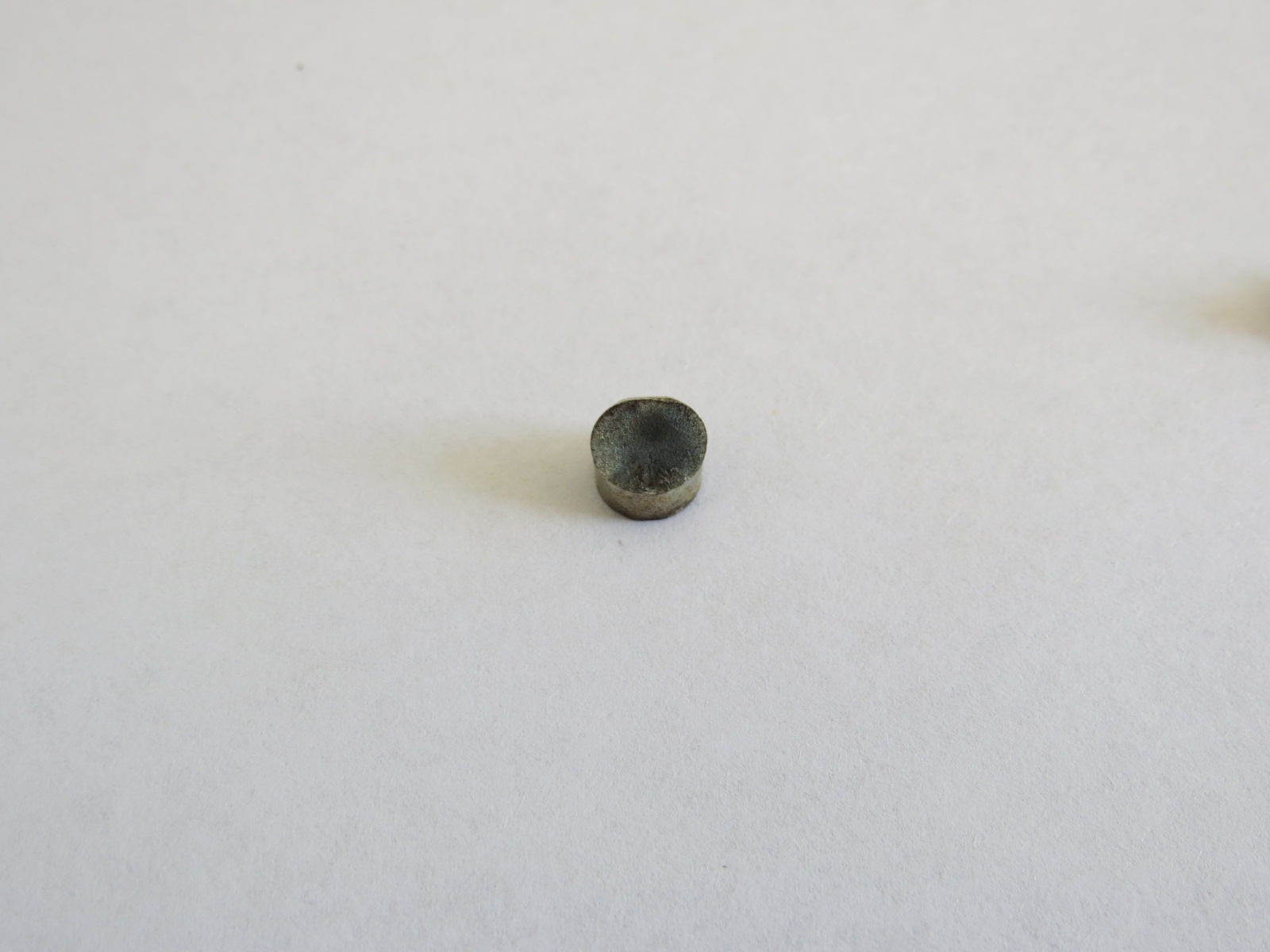

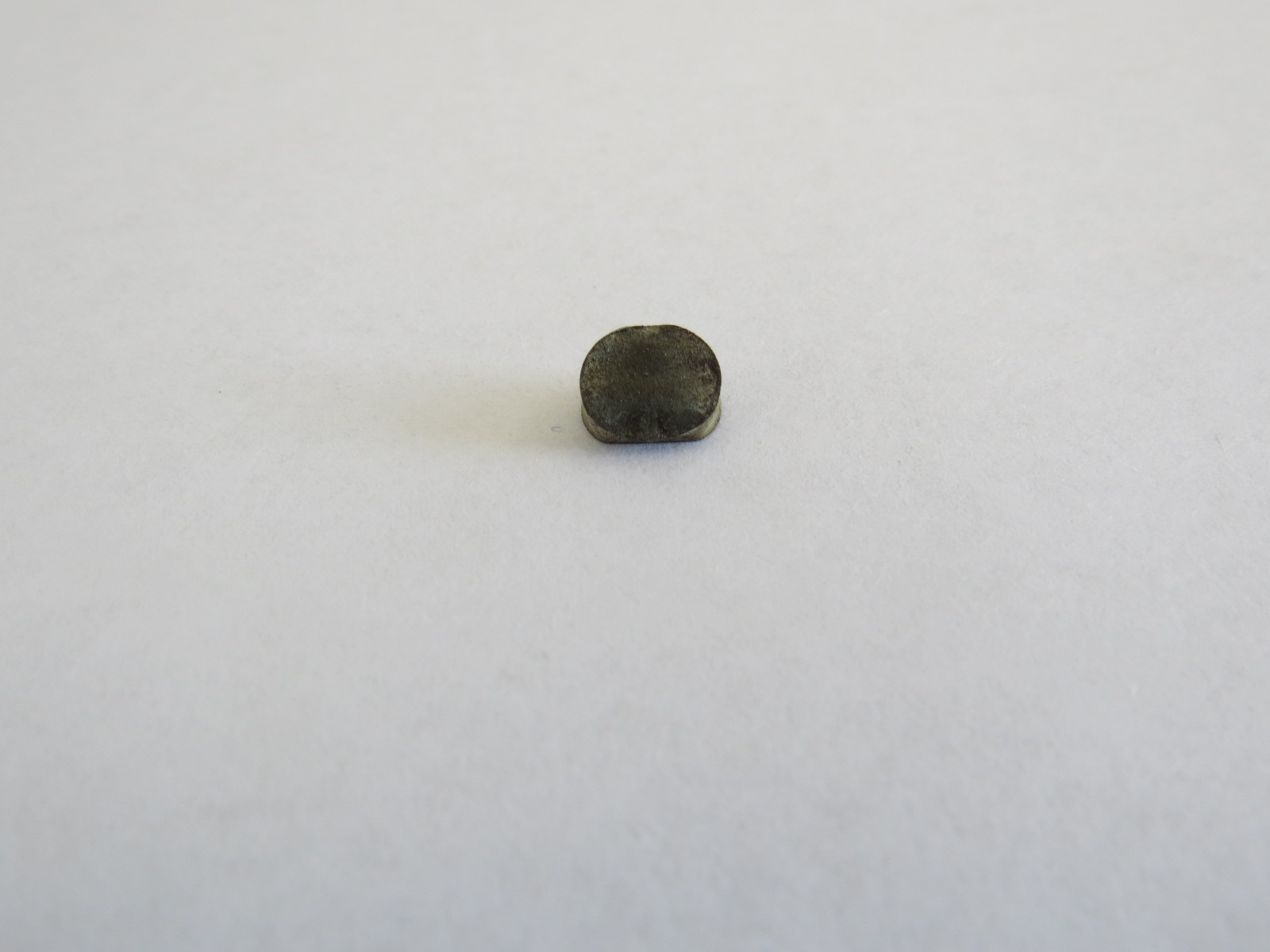

断口照片希望可以再清晰放大一些！

上官焕军 · 发表于 2018-8-31 13:57:02

从提供的信息，推断氢脆的可能性较大，硬度越高，对氢越敏感。因为有电镀工序，电镀之前要酸洗。

lin1012866221 · 发表于 2018-9-1 09:25:45

同一批料吗，你们拉断吗？

liwenbin39 · 发表于 2018-9-1 12:36:17

从锌含量看，确实是在镀锌之前发生的断裂

爱永恒 · 发表于 2018-9-3 08:42:43

lin1012866221 发表于 2018-9-1 09:25
同一批料吗，你们拉断吗？

不是同一批次的料，是两批的料

上官焕军 · 发表于 2018-9-3 10:13:35

电镀工序有过反镀吗？

mengyaoqing · 发表于 2018-9-5 11:42:44

弯曲前材料是经过退火的吗？

火山 · 发表于 2018-12-1 10:58:09

SCM435材料
回火520度硬度在HRC31-39
不同批次的材料做出的硬度偏差有点大，材料差异大，热前加工，淬火时应力不同，回火不够充分，加之抛丸

maike · 发表于 2018-12-7 12:51:10

1.热处理这个工艺应该不会造成裂纹的。
2.看一下断口金相有无镀层。判断裂的时间。
3.感觉应该像原材料的问题，在折弯时就开裂。

		自动登录	找回密码
密码			免费注册

[求助] SCM435锁环断裂
