40K螺杆淬火表面网状铁素体

han18256062547 · 发表于 2019-5-9 21:04:43

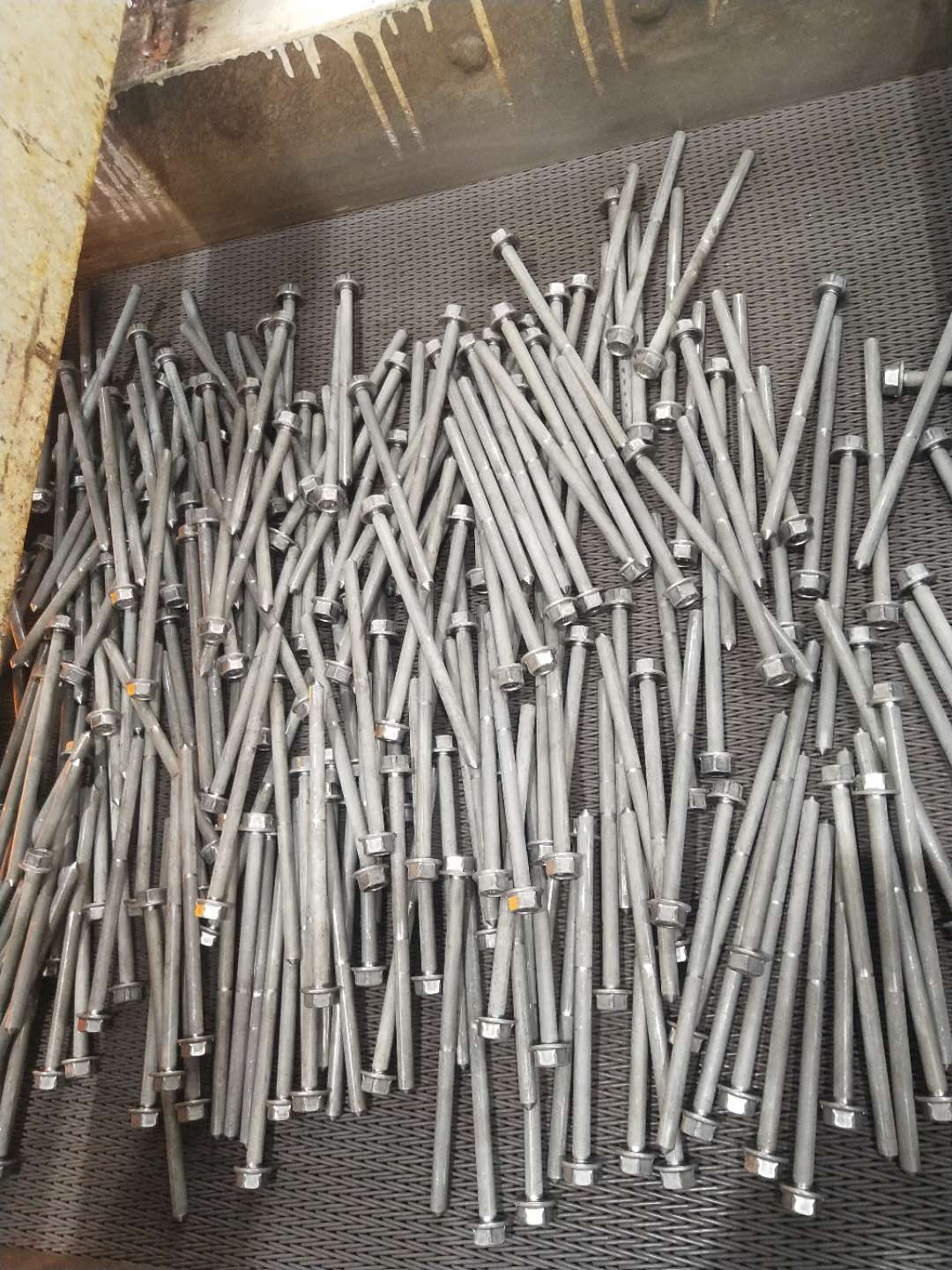

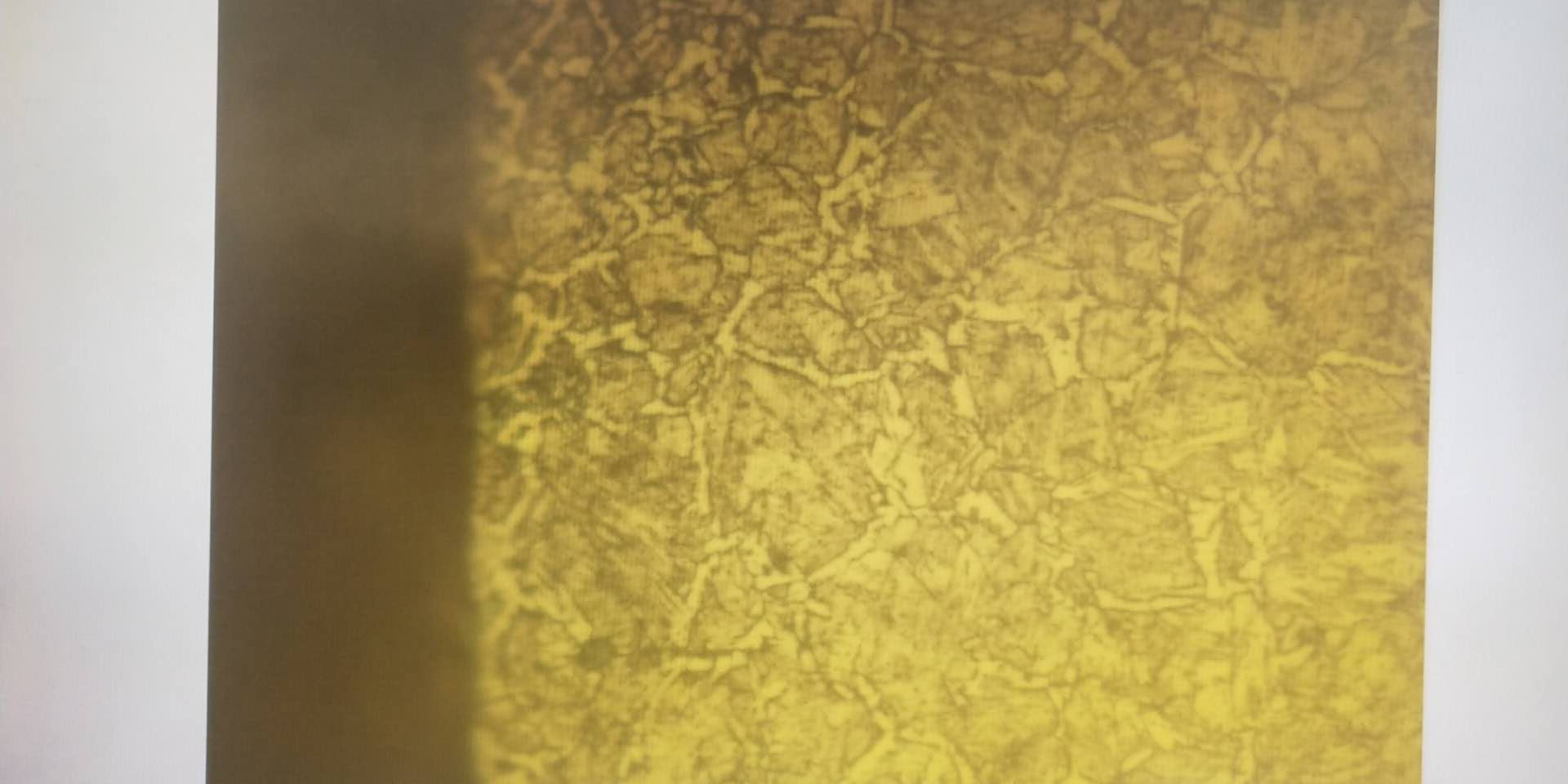

材料40k，规格M12X170,淬火加热温度875℃，加热时间80分钟，油淬，产品金相如图所示，表面网状铁素体析出严重，各位高工分析一下什么原因（急急急）

maike · 发表于 2019-5-9 21:04:44

个人觉得，脱贫碳势一个问题，可以仔细看一下。第二这个没有螺纹的产品很容出现问题，你看一下整个从两侧到中间都是这个网状吗？是否是尾部轻一些，中间杆部表面重一些。
再问一下，这个长的产品你们有变形吗？

han18256062547 · 发表于 2019-5-12 20:38:25

还望各位高工指导一下

oliver · 发表于 2019-5-14 15:40:27

40K的M12螺栓淬水都淬不透，何况你是淬油。

YJLEE · 发表于 2019-5-16 12:58:01

改材料用41K 錳含量1.35~1.65

dgq20118818 · 发表于 2019-5-16 17:40:09

一般网状铁素体产生的原因是淬火冷却不足所导致，一般产生在心部比较多，产生在表面的话是否有表面脱贫碳。

JISHIN · 发表于 2019-5-16 18:28:18

表面脱碳造成需要更高的温度与更高的冷速才能把表面淬好

han18256062547 · 发表于 2019-5-19 14:00:16

han18256062547 发表于 2019-5-12 20:38
还望各位高工指导一下

心部没有网状铁素体，网状铁素体出现在表面，什么原因呢，还望指点一下

han18256062547 · 发表于 2019-5-19 14:01:57

JISHIN 发表于 2019-5-16 18:28
表面脱碳造成需要更高的温度与更高的冷速才能把表面淬好

脱碳是没有的，已经验证过，原材料没有脱碳，网带炉加热气氛也是没问题

han18256062547 · 发表于 2019-5-19 14:50:46

oliver 发表于 2019-5-14 15:40
40K的M12螺栓淬水都淬不透，何况你是淬油。

现在问题不是淬透性问题，而是表面有网状铁素体析出

han18256062547 · 发表于 2019-5-23 13:02:21

各位高工讨论一下，指点迷津

CrNiMO · 发表于 2019-5-30 07:40:51

han18256062547 发表于 2019-5-19 14:01
脱碳是没有的，已经验证过，原材料没有脱碳，网带炉加热气氛也是没问题

心部没有铁素体，原材料没有脱碳，考虑下淬火油的问题吧。

zhaodelai321 · 发表于 2019-6-4 09:22:19

如果确定芯部淬透，表面有网状铁素体，一是表面脱碳（你确定没有），二是表面有预冷（可能是油的问题）；

zb1969 · 发表于 2019-6-4 15:49:33

如果确定芯部淬透，表面有网状铁素体，一是表面脱碳（你确定没有），二是表面有预冷（可能是油的问题）；

han18256062547 · 发表于 2019-6-5 11:25:43

油怎么会产生表面有预冷？详细说明一下

neuzhengfusheng · 发表于 2019-6-5 16:56:55

加热至淬火之间间隔略长，导致表面温度下降，进而没淬上火

		自动登录	找回密码
密码			免费注册
