协助判读金相照片

kuohsien1020

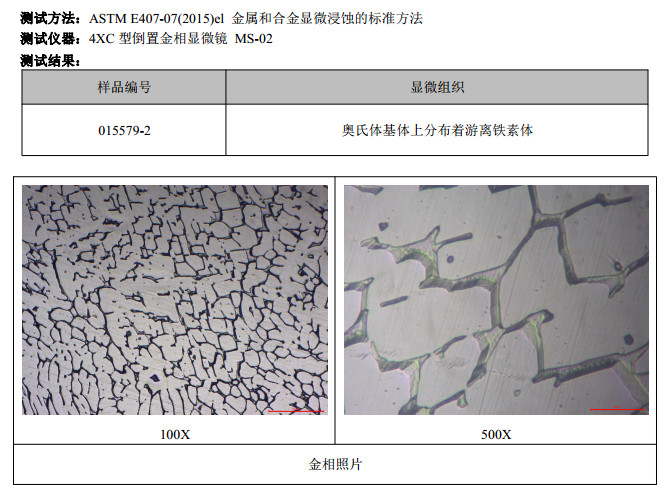

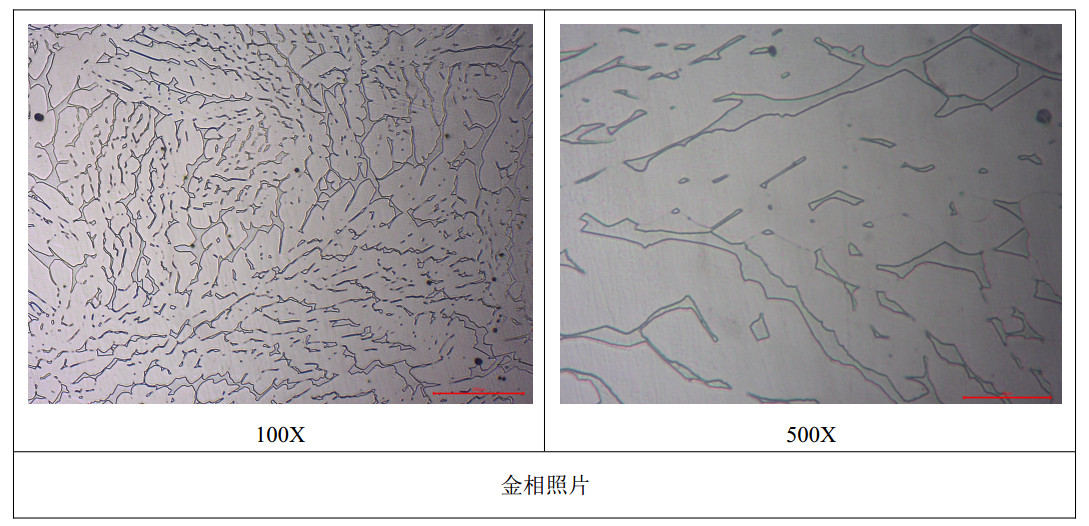

请教老师们及高手们，能否从这个 CF8M 工件的金相照片判读是否有进行固溶处理？ 谢谢帮忙。

slq

看你的图片不象是CF8M，CF8M是奥氏体不锈钢，应该是单一的奥氏体相加弥散分布的碳化物（黑点），你的图片上不是单相奥氏体；

slq

如果是奥氏体基体上分布着碳化物，那么碳化物就是大小不均，奥氏体晶粒也不是等轴晶状态，应该是没有经过固溶处理的；

xiajianfu

slq 发表于 2019-8-7 14:07
如果是奥氏体基体上分布着碳化物，那么碳化物就是大小不均，奥氏体晶粒也不是等轴晶状态，应该是没有经过固 ...

这个是奥氏体基体，上面分布游离铁素体，正常的奥氏体铸件组织

阿凉

这是双相不锈钢，应该是经过固溶处理。

slq

阿凉 发表于 2019-8-7 21:38
这是双相不锈钢，应该是经过固溶处理。

CF8M是双相钢吗？哪里有介绍？请教！

wuzhenzhong

CF8M相当于316奥氏体不锈钢，奥氏体基体上分布着网状铁素体，这个是铸态组织，没有经过固溶。

slq

从网上查了一下，奥氏体不锈钢里是含有一部分铁素体的，不同钢种含量不同，这个应该是奥氏体基体中含有少量铁素体吧！但是怎么来判定是否经过固溶处理呢？如果这个是铸态没有经过固溶处理，那么固溶处理后会有什么变化呢？

wuzhenzhong

slq 发表于 2019-8-8 09:44
从网上查了一下，奥氏体不锈钢里是含有一部分铁素体的，不同钢种含量不同，这个应该是奥氏体基体中含有少量 ...

没有固溶之前，铁素体含量在10%~15%左右，1050°C固溶之后，铁素体含量可以降到3%左右，铁素体会圆钝化，不会呈网状结构

leomet

Delta Ferrite 内洁净, 就表示有固溶处理.  铸态F岛内會有碳化物, 看起来脏脏的.

树荫下牵手

阿凉 发表于 2019-8-7 21:38
这是双相不锈钢，应该是经过固溶处理。

CF8M是美标的316L增加了Mo，这可是奥氏体不锈钢 啊怎么是双相钢呢？

xiajianfu

树荫下牵手 发表于 2019-8-12 14:39
CF8M是美标的316L增加了Mo，这可是奥氏体不锈钢 啊怎么是双相钢呢？

CF3M才是316L吧，M是添加了Mo，没有M就304

wrcluomo

这个是固溶过没固溶好的，冷速慢了。固溶好的水滴状，水温好像超过50效果就不好了。你那个根本就没固溶，鹿角状。

slq

wuzhenzhong 发表于 2019-8-9 09:18
没有固溶之前，铁素体含量在10%~15%左右，1050°C固溶之后，铁素体含量可以降到3%左右，铁素体会圆钝化， ...

谢谢指教！学习了不少知识啊！

slq

leomet 发表于 2019-8-10 21:43
Delta Ferrite 内洁净, 就表示有固溶处理.  铸态F岛内會有碳化物, 看起来脏脏的.

感谢总工的指导，学无止镜啊！

kuohsien1020

slq 发表于 2019-8-7 13:08
看你的图片不象是CF8M，CF8M是奥氏体不锈钢，应该是单一的奥氏体相加弥散分布的碳化物（黑点），你的图片上 ...

感谢大大支持与回应。

kuohsien1020

wrcluomo 发表于 2019-8-13 09:51
这个是固溶过没固溶好的，冷速慢了。固溶好的水滴状，水温好像超过50效果就不好了。你那个根本就没固溶， ...

谢谢大大支持，向您学习了。

kuohsien1020

wuzhenzhong 发表于 2019-8-8 09:33
CF8M相当于316奥氏体不锈钢，奥氏体基体上分布着网状铁素体，这个是铸态组织，没有经过固溶。

感谢大大热情支持与回应。

kuohsien1020

slq 发表于 2019-8-7 14:07
如果是奥氏体基体上分布着碳化物，那么碳化物就是大小不均，奥氏体晶粒也不是等轴晶状态，应该是没有经过固 ...

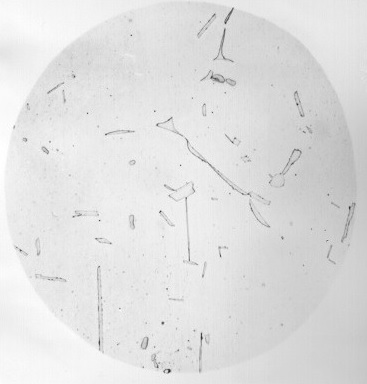

谢谢您的支持与回应。 那这一张是否更明显是未经固溶处理了？！
