40Cr花键轴套的裂纹讨论

illusionhu · 发表于 2021-5-26 13:34:32

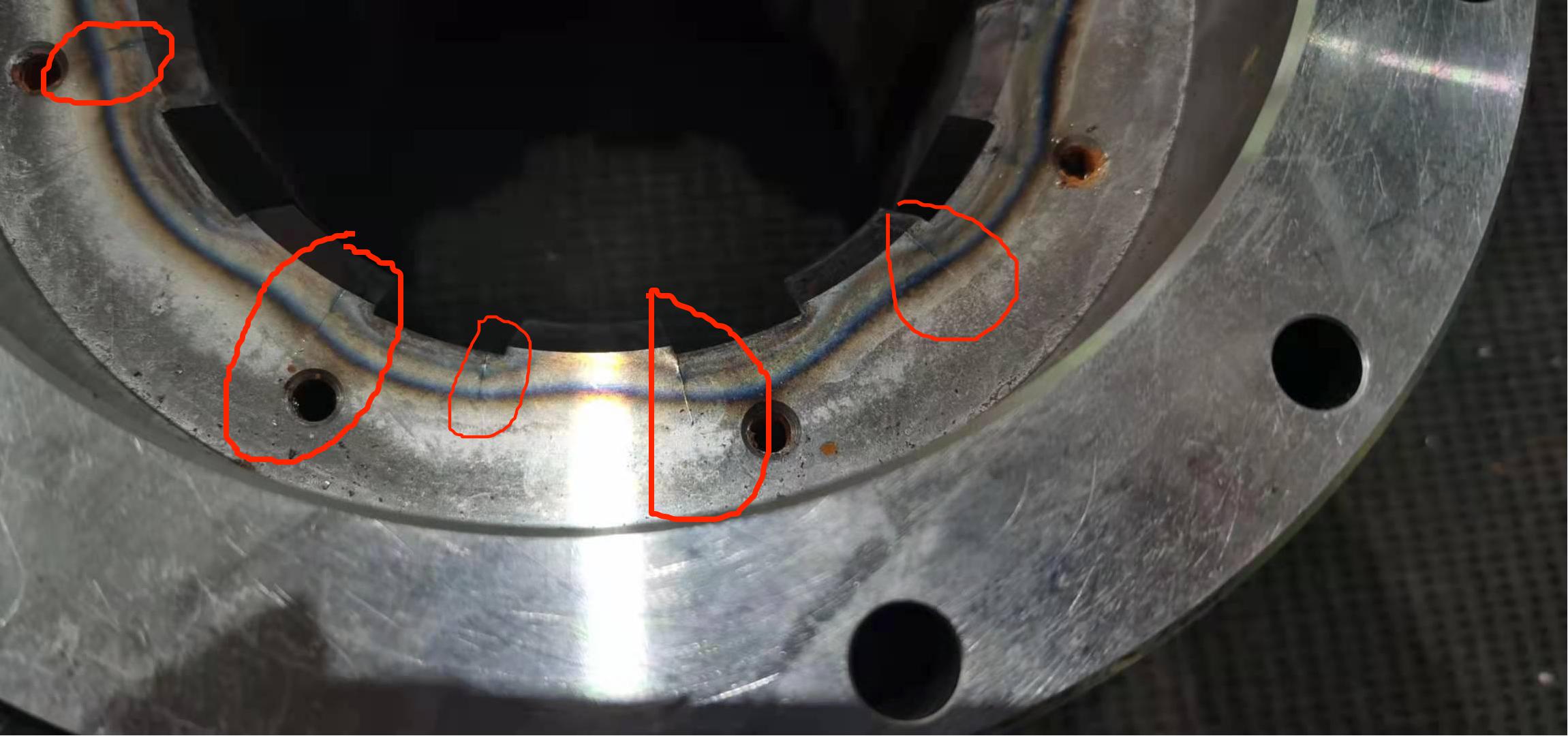

材料40Cr，工艺过程大致为下料-粗车-调质-车-快走丝割内花键-内花键表面淬火，表面淬火为外协工序，零件发回来后发现花键内孔裂纹（如图），请大家讨论一下是不是能确定是淬火裂纹？

热处理老马 · 发表于 2021-5-28 13:57:58

本帖最后由热处理老马于 2021-5-29 18:48 编辑

典型的工艺问题造成淬火裂纹，不用纠结啦，首先更改工艺，设备有问题的修正设备。

dzkyx1314 · 发表于 2021-5-28 14:25:27

裂纹肯定是淬火，应该没有跑了，但是用电火花加工的影响可能也需要考虑，怎么规避

守门员 · 发表于 2021-5-28 14:31:22

可以和供应商好好喝茶啦

wangzeshi · 发表于 2021-5-28 14:50:21

好像是一个一个槽单个淬火的。

草原之鹰 · 发表于 2021-5-31 10:47:53

这个淬火是怎么加热的，感应加热吗？裂纹是典型的冷却不均尖角应力集中开裂，但不太好解决，这个零件部位容易开裂，车件加工时这个拐角弧度很关键，圆弧过渡最好大些，如果是电火花切割，最好再打磨下，不能直角。

fengzhonghenji · 发表于 2021-6-6 14:03:25

做花键时直角导致该处应力集中，淬火时内力释放，你的内花键为什么不用拉床呢？

illusionhu · 发表于 2021-7-15 08:43:31

草原之鹰发表于 2021-5-31 10:47
这个淬火是怎么加热的，感应加热吗？裂纹是典型的冷却不均尖角应力集中开裂，但不太好解决，这个零件部位容 ...

是感应加热的，尖角部位的裂纹只有一条，其余平直部位也有裂纹且更多。这个零件我们不是头一次做，以前也是线切割，热处理外协厂家也没换过，只有这次有这么多裂纹，材料会不会也有问题呢？

小卖部长 · 发表于 2021-7-27 21:48:01

感应先淬火再线切割更合理，也不容易裂。

hhandi · 发表于 2021-7-29 09:58:02

同意楼上的看法。感应热处理如果温度过高，冷却速率快容易导致变形和开裂（40Cr材料本身水淬容易开裂），夏天和冬天的冷却水温的差异都会导致淬火开裂，所以在工艺控制过程中都需要严格控制参数。先感应淬火再做回火消除内应力，再来线切割加工会更合理些。

luzhx · 发表于 2021-7-30 11:31:44

裂纹肯定是淬火,需更改工艺。

热处理技师 · 发表于 2021-8-6 08:12:49

热处理基本知识缺乏，可以解决。可以避免。

无奈凡人 · 发表于 2021-10-19 11:54:20

:)没问题，供应商质量原因
