关于钢材含碳量的问题

ccni110

关于钢材含碳量的问题想问下大家，就是亚共析钢盘条随含碳量增加抗拉强度增加，那么过共析钢呢？譬如说都是相同的索氏体化热处理过程之后，含碳0.82%和0.85%的哪一个抗拉强度大？为什么?谢谢了！

夏日凉风

共析钢的强度大，随着含碳量的增大或者变小，强度都下降
超过共析点，钢中碳化物增加，强度就下降了，因为碳化物比较脆…

lixiongjin

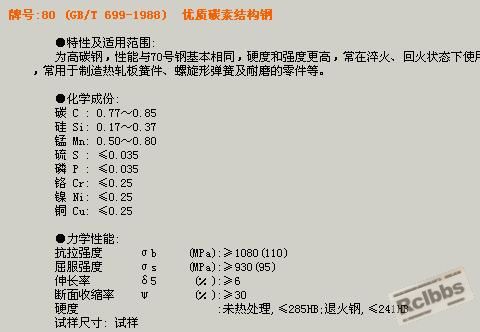

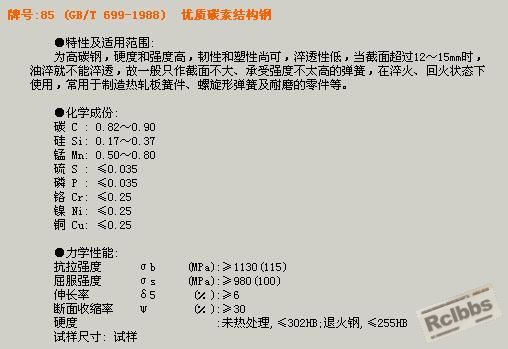

含碳量增加抗拉强度增加,看下面比较就知道了

初出茅庐

回复二楼朋友。根据铁碳平衡图可知，当过共析钢加热Acm上，再缓慢冷却下来渗碳体是形成网状的所以强度下降。但是快冷(正火)形不成网状，这时还能说强度低吗？请分析下。

夏日凉风

过共析钢，应该是在同种处理工艺下，随着含碳量增加，理论上说碳化物也增加，强度就下降了…

briansheen

和具体工艺有关，理论上来讲，0.85%比0.82%的抗拉强度还是要高。并不是说碳化物增加了，强度就一定会增加或升高，而是和碳化物的形态，分布及尺寸都有关系。如果碳化分布均匀，尺寸细小，则碳化物越多，强度越高，然而当C含量升高时，碳化物就会容易变得粗大，这样强度反而就下来了。但是如果还是能控制碳化物的尺寸，强度还是会增加的。造桥用的PC绞线就是这样。
