这个照片是粒状贝氏体还是无碳贝氏体？

QT200 · 发表于 2009-1-14 13:57:15

请问这个是粒状贝氏体吗？
材料C%=0.28, Mn%=1% Si%=0.69% Cr%=0.56%
工艺：正火

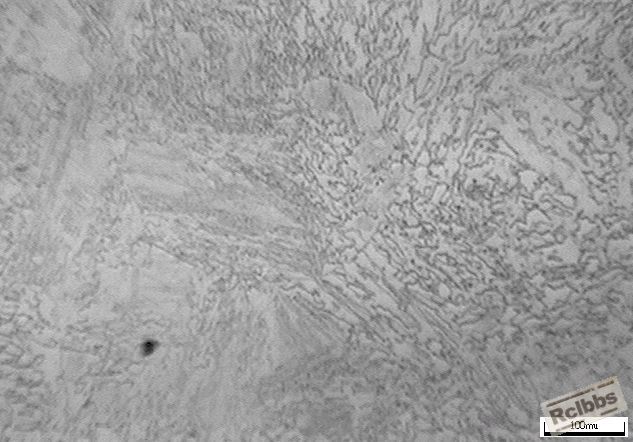

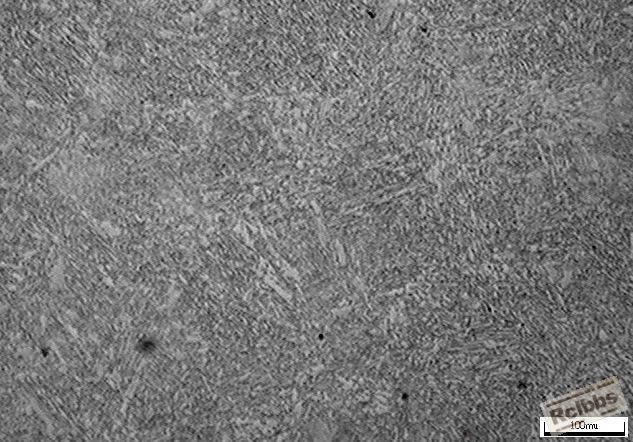

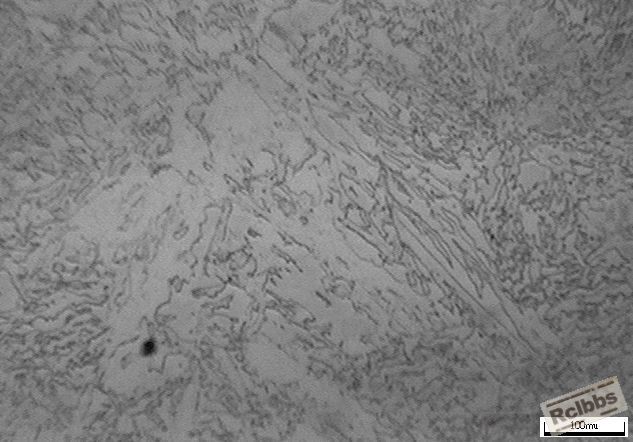

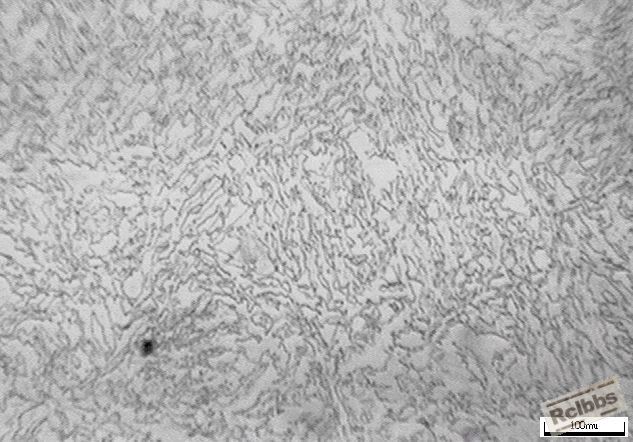

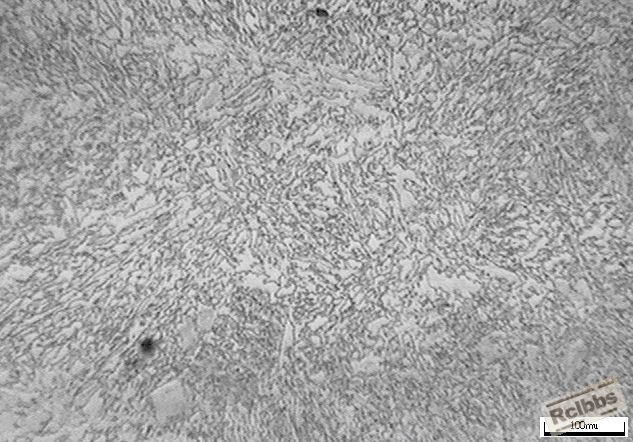

照片的放大倍数分别为：２００　　　４００　　８００　８００　　８００

yu521223 · 发表于 2009-1-14 19:38:09

是粒贝与上贝的混合，有些地方有珠光体迹象，那些好大的白色针是否是魏氏组织。

MYG · 发表于 2009-1-14 20:34:23

粒状贝氏体+铁素体。

tuisi-xingsan · 发表于 2010-3-29 13:00:55

是粒状贝氏体和无碳贝氏体混合体

紫琅人 · 发表于 2010-3-29 13:31:08

根据楼主提供的图片看个人意见认为是无碳化物贝氏体

suimail · 发表于 2010-6-11 20:12:26

我也啊想求教关于贝氏体

907215925 · 发表于 2010-6-12 09:58:05

http://www.rclbbs.com/viewthread ... mp;page=1#pid419310

907215925 · 发表于 2010-6-12 09:58:59

你可以可看看这个帖子

alta · 发表于 2010-6-17 14:21:28

无碳贝氏体

叶叶轻盈 · 发表于 2011-3-18 11:30:36

我记得有一次我把试样切乱了出了这样的组织，打硬度是480左右，不是粒贝，我觉得很像是柱状贝氏体

mice00 · 发表于 2011-3-30 11:38:26

根据成分，Si含量不低，应该是无碳贝

wqt5281 · 发表于 2011-3-31 10:55:26

粒状贝氏体

BXS · 发表于 2011-5-20 15:26:24

无碳贝氏体

四石 · 发表于 2016-12-19 18:29:27

BXS 发表于 2011-5-20 15:26
无碳贝氏体

理由和判定根据是什么？

四石 · 发表于 2016-12-19 18:30:42

紫琅人发表于 2010-3-29 13:31
根据楼主提供的图片看个人意见认为是无碳化物贝氏体

理由和判定根据是什么？

四石 · 发表于 2016-12-19 18:31:12

alta 发表于 2010-6-17 14:21
无碳贝氏体

理由和判定根据是什么？

ustbzt · 发表于 2017-2-24 20:52:31

粒状贝氏体+少量铁素体

紫琅人 · 发表于 2017-2-28 11:52:40

无碳贝氏体在低、中碳合金钢的贝氏体形成温度范围内的高温区域内形成。从奥氏体晶界成核、平行的铁素体板条呈束状分布，每个板条较宽，在光镜下清晰可见，铁素体内基本无碳，与魏氏组织相似，但是尺寸更细些，铁素体针片之间为珠光体或马氏体，或两者的混合。由于都是因铁素体发生切变而形成，魏氏组织与某些贝氏体形态十分相似，但它们性质是完全不同的，魏氏组织100倍下可清楚显现极粗大组织特征力学性能很差，贝氏体要在400倍以上才能观察到。
无碳贝氏体最先发现的是柯俊，无碳贝氏体中无碳化物的形成，机体也是BF，成板条，有浮凹现象。无碳贝氏体形成于贝氏体的高温区，A按贝氏体形成机制转变成条状铁素体，因为铁素体中固溶的碳低，没有K的析出，也可能是由于无碳贝氏体指的是无碳化物贝氏体，SI、AL等一些非碳化物形成元素延迟K的形成，没有碳化物的析出。一般的现实的钢因为不会只出现无碳B，无碳B和其他低碳B一起出现。
2；无碳贝氏体指的是无碳化物贝氏体，是由贝氏体铁素体和周围的残奥以及残奥转变的马氏体组成，其中贝氏体铁素体也是过饱和的铁素体。
3；当上贝氏体组织中只有贝氏体铁素体和残余奥氏体而不存在碳化物时，这种贝氏体既是无碳化物贝氏体；其在低碳低合钢中出现几率较多；无碳贝氏体中的铁素体片条大体上平行排列，其尺寸间距较宽，片条间是富碳奥氏体，或其冷却过程的产物。在奥氏体岛中未形成马氏体之前，粒贝实际上是无碳化物贝氏体；因此，无碳化物贝氏体也是粒状贝氏体的一种特殊组织形态。反过来说，粒贝中由于不存在碳化物，因此本质上也是无碳贝氏体。

		自动登录	找回密码
密码			免费注册

[求助] 这个照片是粒状贝氏体还是无碳贝氏体？

本帖子中包含更多资源
