设为首页收藏本站
切换到宽版

热处理论坛

 找回密码
 免费注册

QQ登录

只需一步，快速开始

北京中仪天信科技有限公司 江苏东方航天校准检测有限公司 热处理论坛合作伙伴广告位
搜索
热处理论坛»论坛 › Rclbbs ≡ 热处理资料与信息 › 热处理资料互助 › 〖资料共享区〗 › 关于Cr12MoV热处理工艺的论文
返回列表 发新帖
查看: 11521|回复: 15

[分享] 关于Cr12MoV热处理工艺的论文

[复制链接]
addle

签到天数: 10 天

[LV.3]偶尔看看II
发表于 2007-4-27 15:10:17 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司
1、Cr12MoV钢热处理工艺研究
2、提高Cr12MoV钢模具寿命的热处理工艺
3、提高Cr12MoV钢冷作模具寿命的措施
Cr12MoV

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？免费注册

x

相关帖子

北京赛维美，热处理炉温均匀性测试
符合AMS2750F、CQI-9和GB/T 9452等相关标准 手机:13910788125 刘博士
回复

使用道具 举报

36730042

该用户从未签到
发表于 2007-6-2 09:10:16 | 显示全部楼层
:lol 谢谢CEO提供这么好的资料~!

我公司主要就是针对该类型材料进行TD处理,冷作模具的硬度达到高合金钢硬度,模具使用寿命根据用途可以提高3-100倍左右~!

                                           如果大家有这方面的需要,可随时联系我:13228179523 邹SIR

[ 本帖最后由 36730042 于 2007-6-2 09:11 编辑 ]
江苏东方航天 提供AMS 2750、 CQI-9、GJB 509B、API- 6A/6D、GB/T9452、ASTM A991、BAC 5621、
HB 5425、RRP54000等14项标准的炉温测试及标准培训、ASTM E220热电偶校准。联系:单经理18051092175
回复 支持 反对

使用道具 举报

daiwulin

该用户从未签到
发表于 2007-6-6 09:50:52 | 显示全部楼层
文件是PDF格式的，你可以下载相应的软件就可以看见了，我看2和3两个文件的内容差不多！而且这个版本很老了，目前最新的是TD技术处理了，可以是Cr12MoV 、Cr12等表面硬度到达2200-3600HV了，比硬质合金还要硬哟。而这个资料的介绍只能到达1120HV, 如果需要技术处理的可以联系成都金品科技有限公司，电话028-66641977
:victory:
回复 支持 反对

使用道具 举报

laoa

签到天数: 62 天

[LV.6]常住居民II
发表于 2007-6-12 22:16:50 | 显示全部楼层

Cr12MoV钢陶瓷模具的真空热处理

关天Cr12MoV的热处理不知有用否？

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？免费注册

x

评分

参与人数 1热处理币 +5 收起 理由
addle + 5 感谢上传!

查看全部评分

回复 支持 反对

使用道具 举报

mogui0705

签到天数: 231 天

[LV.7]常住居民III
发表于 2007-6-22 09:10:46 | 显示全部楼层

Cr12Mo1V1钢的热处理工艺研究

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？免费注册

x

评分

参与人数 1热处理币 +4 收起 理由
addle + 4 感谢上传!

查看全部评分

回复 支持 反对

使用道具 举报

laoa

签到天数: 62 天

[LV.6]常住居民II
发表于 2007-7-3 23:06:19 | 显示全部楼层

Cr12MoV钢拉伸凸模的深冷处理及效果

发一点冷作模的资料，看有没有用

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？免费注册

x
回复 支持 反对

使用道具 举报

wujunfeng610

签到天数: 195 天

[LV.7]常住居民III
发表于 2007-10-18 13:02:45 | 显示全部楼层

Cr12MoV钢陶瓷模具异常开裂分析

Cr12MoV钢陶瓷模具异常开裂分析

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？免费注册

x
回复 支持 反对

使用道具 举报

zhxr

该用户从未签到
发表于 2007-10-18 15:53:05 | 显示全部楼层

大锭型Cr12MoV钢的锻造及其缺陷分析与对策

摘要：本文从Cr12MoV模具钢的特点出发，分析了大锭型Cr12MOV钢在锻造中易产生的缺陷，并针对这些缺陷，提出了改进措施，重新设计了一套适用的、专业性强的锻造工艺路线。

[ 本帖最后由 zhxr 于 2007-10-18 15:56 编辑 ]

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？免费注册

x
回复 支持 反对

使用道具 举报

zhxr

该用户从未签到
发表于 2007-10-18 16:01:25 | 显示全部楼层

Cr12型模具钢的锻造及其缺陷分析与对策

摘要：分析了 Cr1 2型模具钢的特点和必须改锻的原因 ,阐述了 Cr1 2型钢模块锻造的工艺过程 ,并对锻造中出现的主要缺陷进行了分析 ,提出了防止缺陷出现的主要措施。

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？免费注册

x
回复 支持 反对

使用道具 举报

zhxr

该用户从未签到
发表于 2007-10-24 10:21:12 | 显示全部楼层

Cr12MoV钢不同热处理条件下的硬度和金相组织分析

研究了Cr12MoV钢在不同温度淬火和回火后的硬度变化,并对不同热处理条件下的金相组织进行了分析。

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？免费注册

x
回复 支持 反对

使用道具 举报

zhxr

该用户从未签到
发表于 2007-11-14 16:04:07 | 显示全部楼层

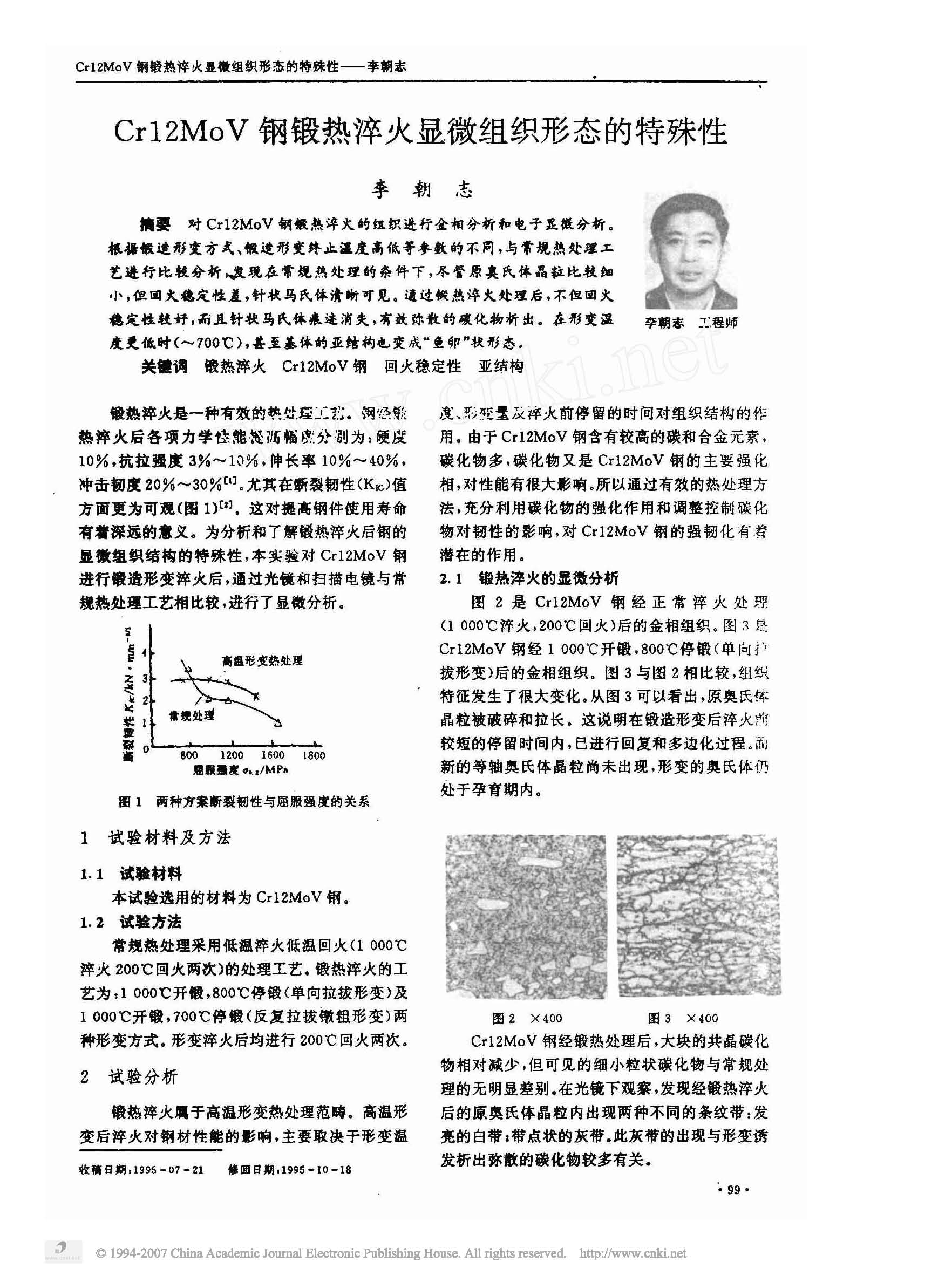

Cr12MoV钢锻热淬火显微组织形态的特殊性

Cr12MoV钢锻热淬火显微组织形态的特殊性

[ 本帖最后由 zhxr 于 2007-11-14 16:05 编辑 ]

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？免费注册

x
回复 支持 反对

使用道具 举报

zhxr

该用户从未签到
发表于 2007-11-14 16:09:01 | 显示全部楼层

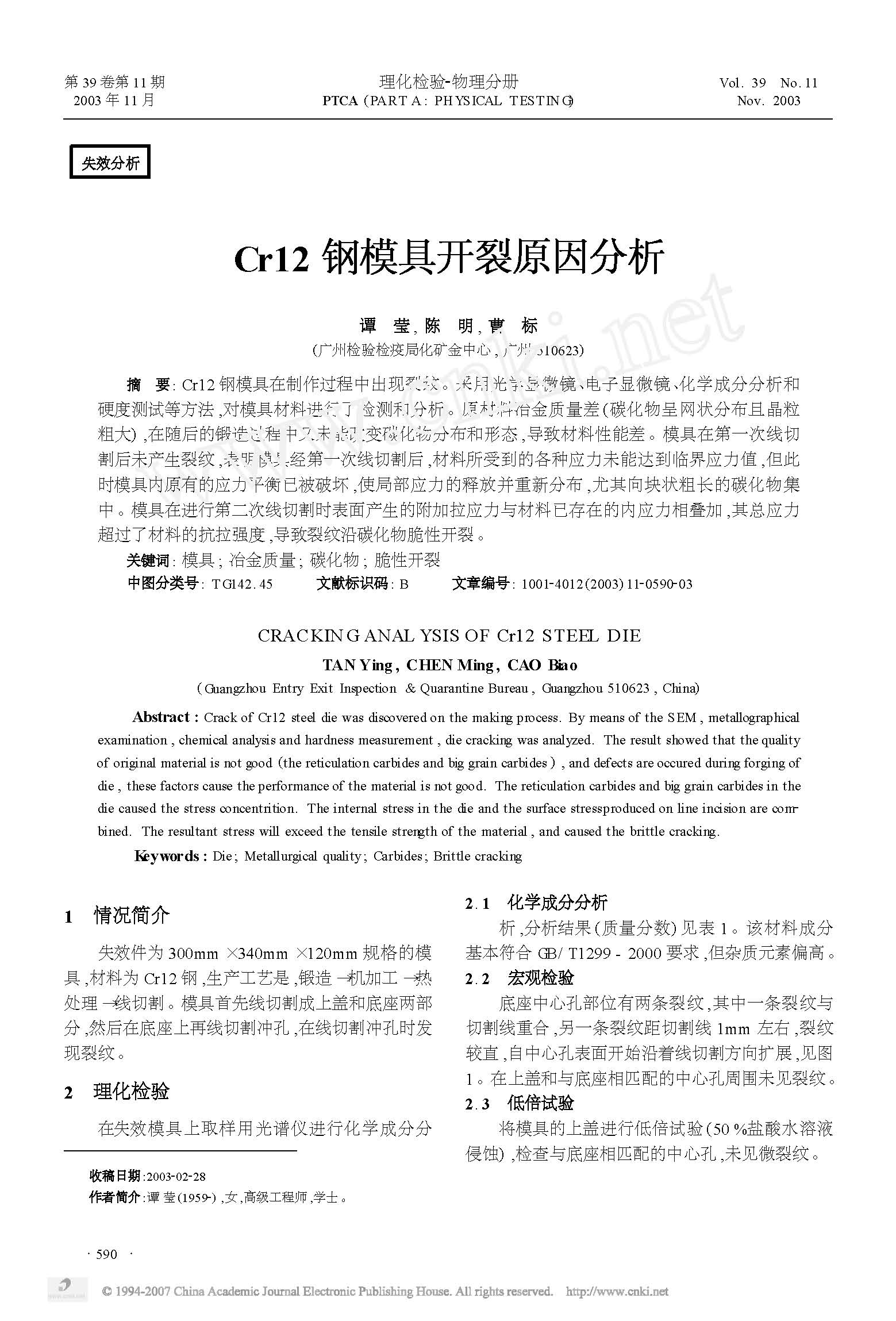

Cr12钢模具开裂原因分析

Cr12钢模具开裂原因分析

[ 本帖最后由 zhxr 于 2007-11-14 16:11 编辑 ]

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？免费注册

x
回复 支持 反对

使用道具 举报

zhxr

该用户从未签到
发表于 2007-11-14 16:21:25 | 显示全部楼层

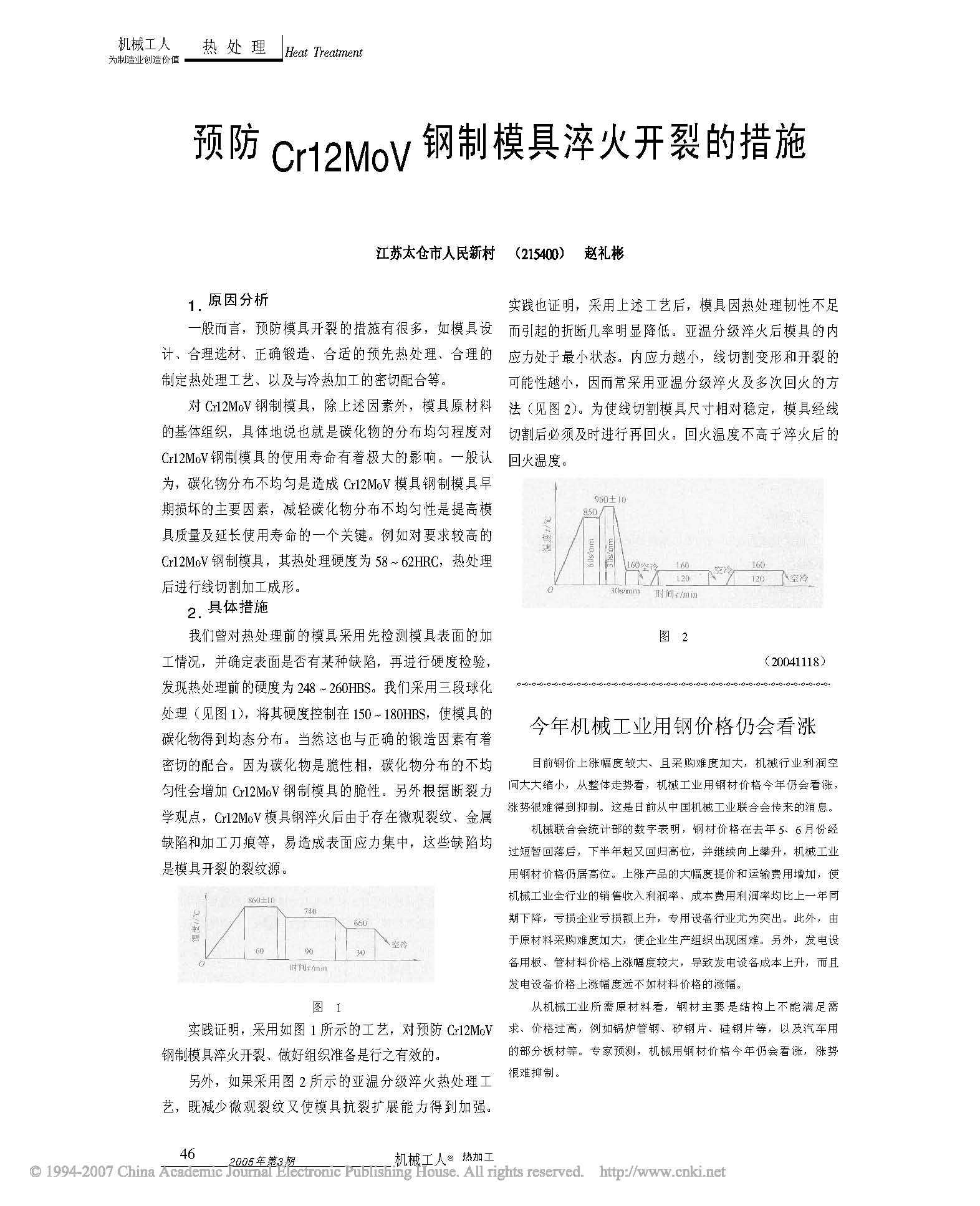

预防Cr12MoV钢制模具淬火开裂的措施

预防Cr12MoV钢制模具淬火开裂的措施

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？免费注册

x
回复 支持 反对

使用道具 举报

zhxr

该用户从未签到
发表于 2007-11-14 16:24:24 | 显示全部楼层

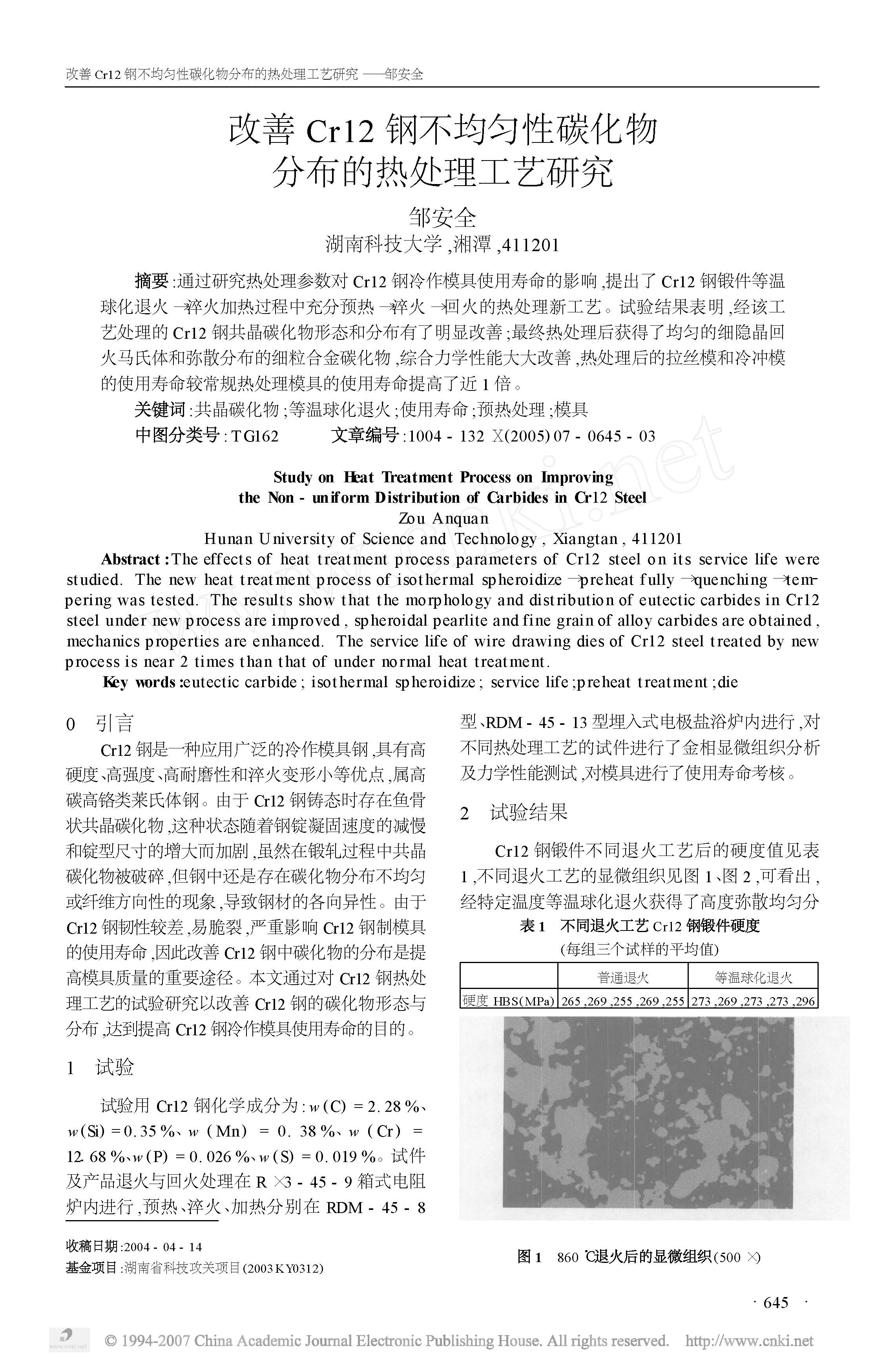

改善Cr12钢不均匀性碳化物分布的热处理工艺研究

改善Cr12钢不均匀性碳化物分布的热处理工艺研究

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？免费注册

x
回复 支持 反对

使用道具 举报

zhxr

该用户从未签到
发表于 2007-11-14 16:34:40 | 显示全部楼层

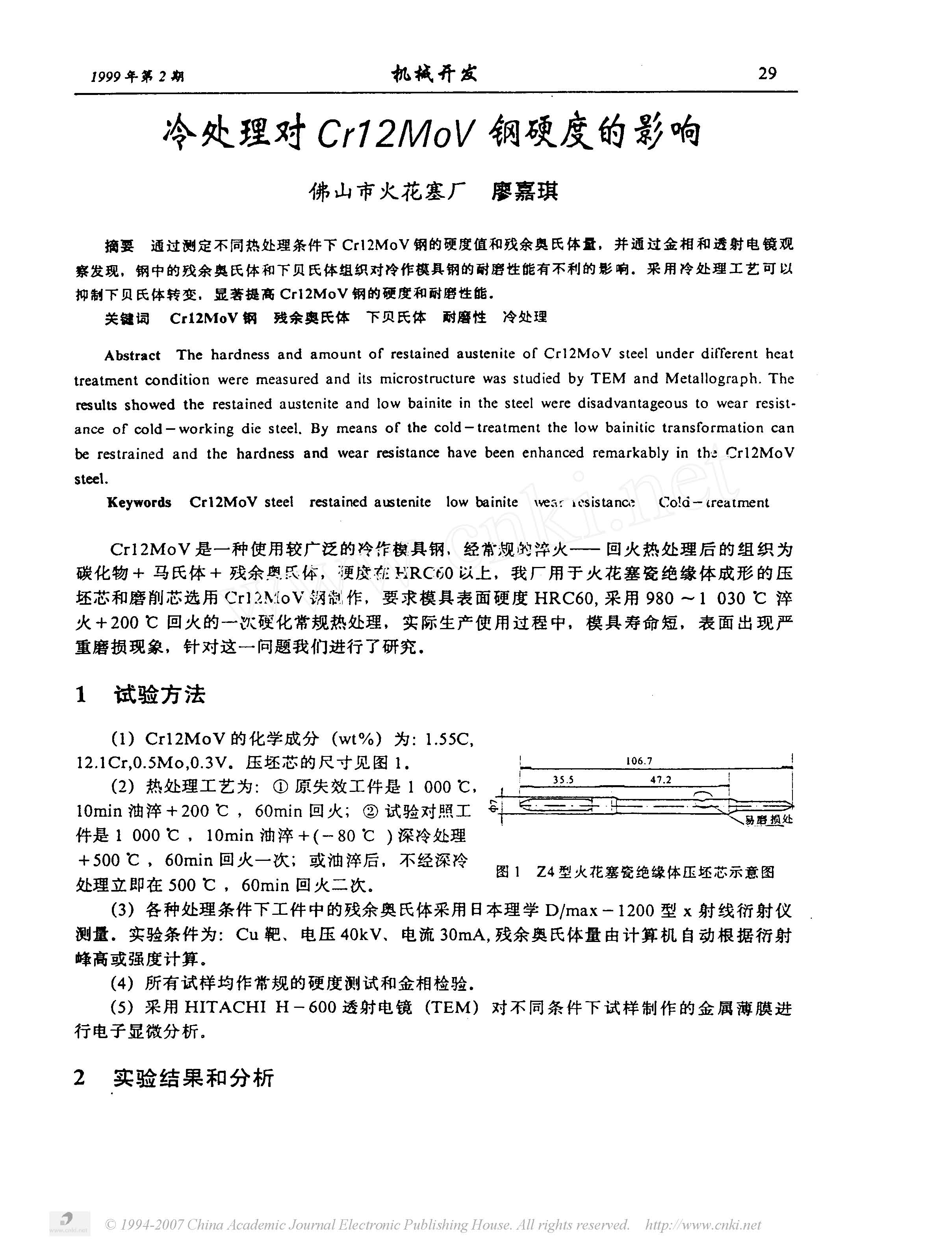

冷处理对Cr12MoV钢硬度的影响

冷处理对Cr12MoV钢硬度的影响

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？免费注册

x

评分

参与人数 1热处理币 +3 收起 理由
xiaozhu0607 + 3 感谢上传!

查看全部评分

回复 支持 反对

使用道具 举报

H888

签到天数: 35 天

[LV.5]常住居民I
发表于 2007-12-5 15:20:38 | 显示全部楼层

Cr12系列冷作模具钢的热处理工艺

Cr12系列冷作模具钢的热处理工艺

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？免费注册

x
回复 支持 反对

使用道具 举报

返回列表 发新帖
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 免费注册

本版积分规则

QQ|Archiver|手机版|小黑屋|热处理论坛 ( 苏ICP备2021037530号|苏公网安备32059002001695号 )
Copyright © 2005-2024, rclbbs.com 苏州热协网络技术有限公司 版权所有

GMT+8, 2024-11-25 13:09 , Processed in 0.064023 second(s), 26 queries .

Powered by Discuz! X3.4

Copyright © 2001-2021, Tencent Cloud.

快速回复 返回顶部 返回列表
