碳氮共渗的催渗方法

dzkyx1314

我们生产的是汽车挺柱，材料是合金冷硬铸铁，本来我们一直做一般零件的碳氮共渗，上次将硬铸铁放在现在的炉子里生产，工艺不变，时间4时，出来表面硬度900到1000左右，（要求要求大于65HRC），就是白亮层才0.002到0.003（要求大于0.012），考虑到加长时影响和成本，想到了催渗。
  在炉底放一1KG尿素和一点氯化铵，强渗时间加长一点，不是知道这样催渗好不，想过稀土催渗，可是不好买就算了。朋友们一般用什么催渗啊。

[ 本帖最后由 dzkyx1314 于 2009-3-20 11:27 编辑 ]

申兴一

你们的零件要求高吗？？

dzkyx1314

试样做出来民，白亮层超深，表面疏松了，可能是是催渗得太厉害了，硬度也只有600左右，现在正在考虑减少氯化铵用量，不用加尿素试验一下，因为第二次送减少尿素用量还是疏松，也不知道认谁定的工艺，要那么深白亮层还要求高硬度，本来没有氮化前已经淬火的，硬度大于65，我怀疑可能是那个机械工程师想氮化后还要保持淬火的那个硬度。
  我们之前做的硬度高是因为白亮层不浅，现在白亮层那么深就保证不了硬度了。

LCY

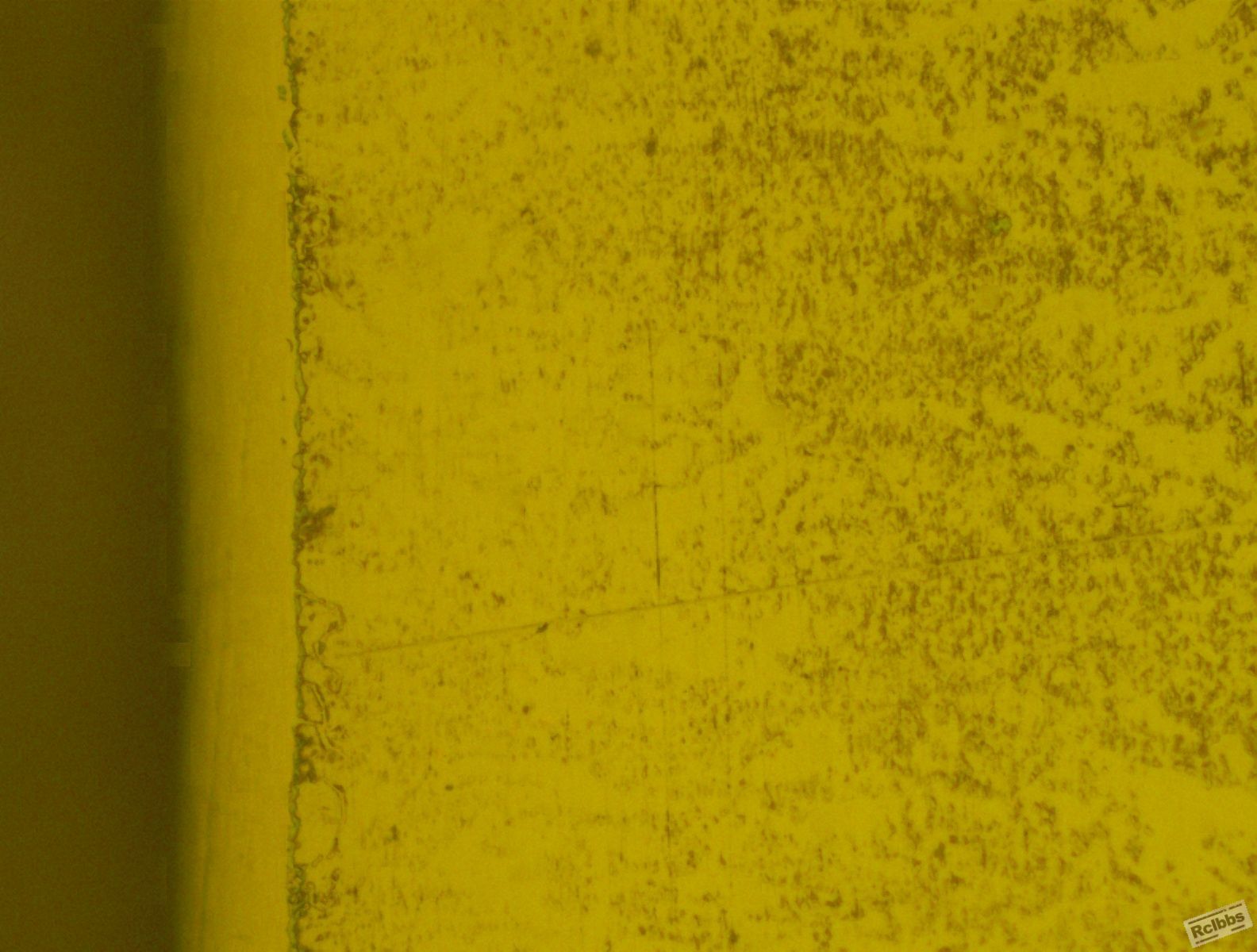

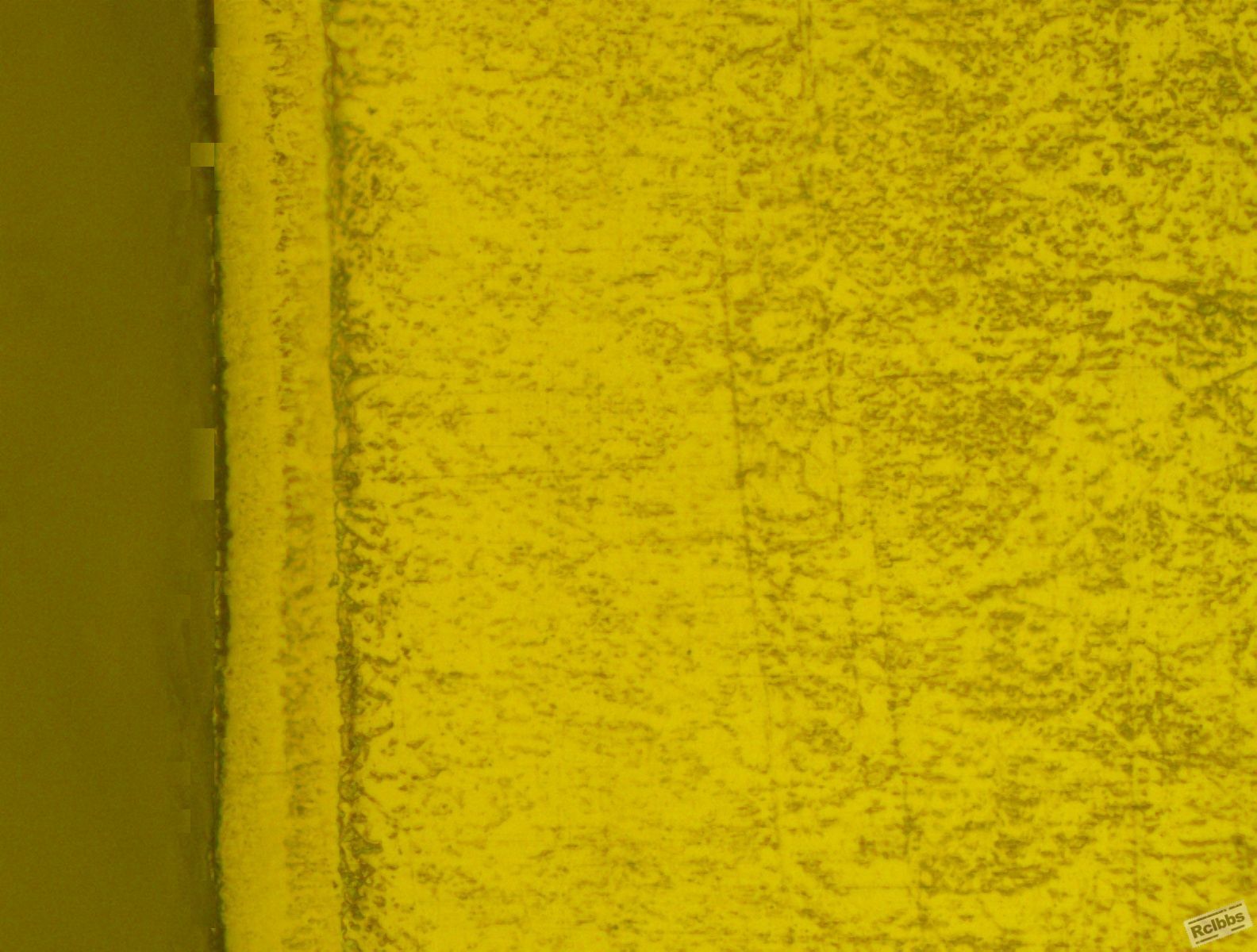

可以采用稀土催渗,哈尔滨意锋稀土产,可用于软氮化.组织好,速度快.株齿和哈拖都用.组织见图

zhuguicang

回楼上．
个人意见，供参考：
１．硬度和工艺温度有关．温度低，硬度高．
２．化合物层和气氛Ｃ＼Ｎ相对比例，也即氨分解率有关．

yujian

加稀土气体碳氮共渗法，是哈工大的老师们的一项科研成果，已经推广多年了，它的优点想必你已经看到有关报道和论述。其中稀土是以什么形式加入共渗气氛中去的？他们从来没有公开过，而是以一种配好的催渗剂出卖给用户使用。下面，就你提的问题，我所知道的，介绍如下。

一，关于稀土催渗。气体法渗碳、碳氮共渗、氮碳共渗时，添加稀土‘催渗’一般使用的是‘混合稀土氯化盐’（ReCl3 ， Re是稀土族的符号，通常叫氯化稀土，也叫氯化混合稀土）。

稀土金属就是镧系元素，一共有14个，它们的性能非常相近，把它们分离开来的成本相当高。若干个稀土元素混在一起（即保持‘矿源’状态，不再作分离提纯）通常叫混合稀土。按照稀土元素的质量（比重）大小分为重稀土和轻稀土两大组。关于稀土元素方面的知识可以查阅有关专著书籍，比较高等一点的化学教科书中也有，但写得简单些。

混合稀土氯化物中，其中以‘镧’（La）为主和以‘铈’（Ce）为主的两种，在热处理方面的实用性较好，价钱也便宜。

dzkyx1314

请问各位朋友哪里能买到这种材料，或者给个联系方式，谢谢

yujian

楼主如果真想买稀土摧渗剂可以联系 安丘市永信热处理材料有限公司
