破裂面

leomet · 发表于 2009-4-4 11:47:18

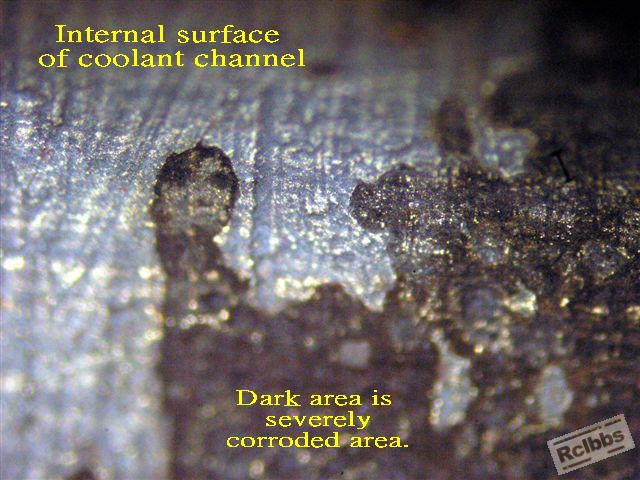

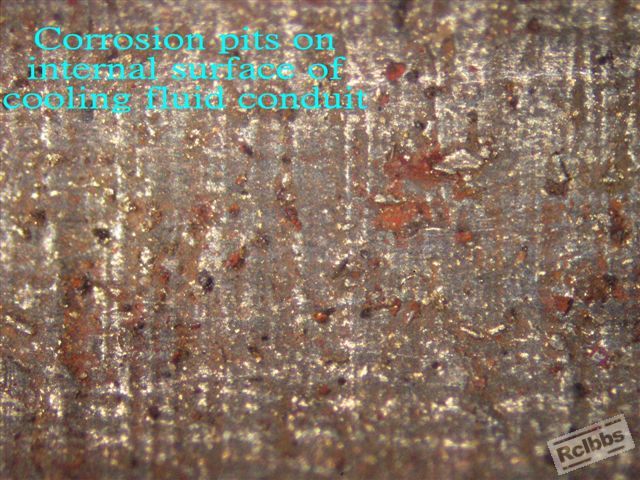

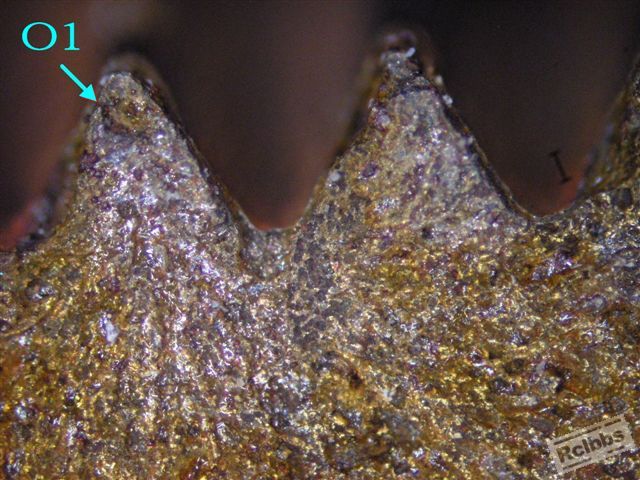

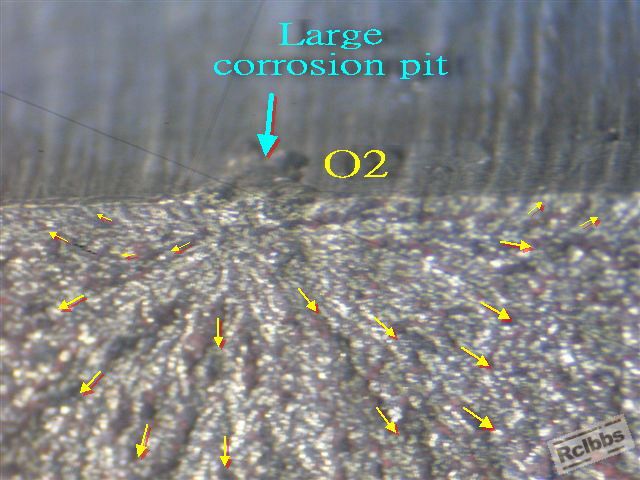

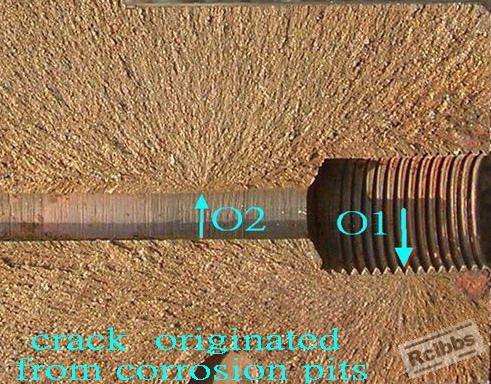

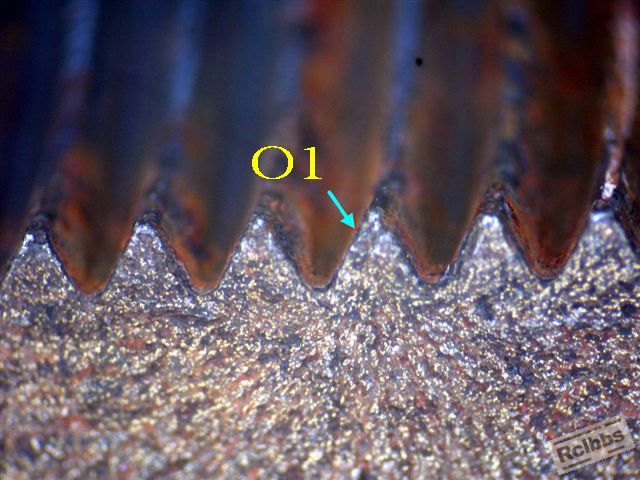

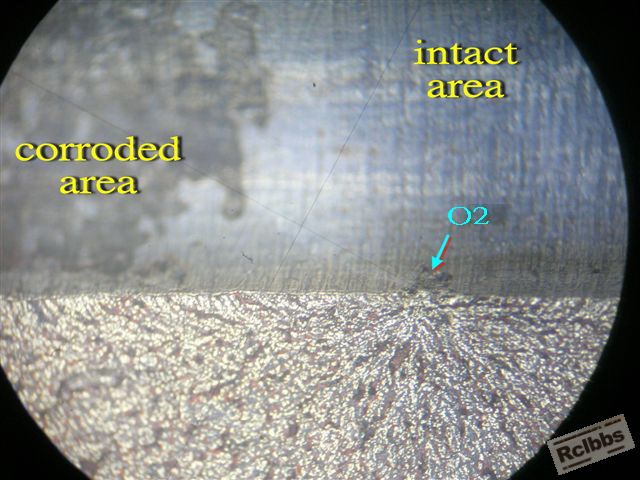

Cracks initiated from corrosion pits
at internal surface of cooling water channel of a pre-stress ring.

[ 本帖最后由 leomet 于 2009-5-22 08:19 编辑 ]

shenfuhai · 发表于 2009-4-4 14:20:37

吴老师，这种模具中云水孔内的腐蚀情况比较常见，但能清晰拍到裂纹源确实少见；请问您认为是运水什么中的什么介质或那种离子容易导致出现这类腐蚀？麻烦讲解，谢谢。

紫琅人 · 发表于 2009-4-4 14:52:21

o 楼主真有水平，可惜我英文水平不好，是否翻译出来，好看懂
图片好清晰，是否能讲解呢

leomet · 发表于 2009-4-4 21:01:42

chlorine ?

shenfuhai · 发表于 2009-4-5 13:31:26

原帖由 leomet 于 2009-4-4 21:01 发表
chlorine ?

谢谢，我查到一些资料上也说，是环境或运水介质中的氯离子导致了腐蚀。

leomet · 发表于 2009-4-10 23:49:46

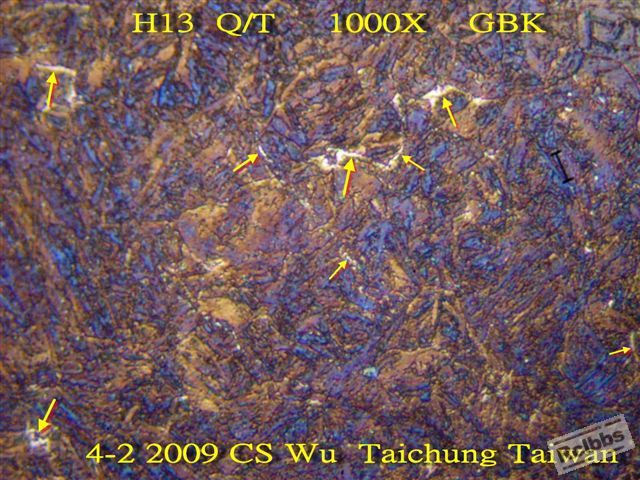

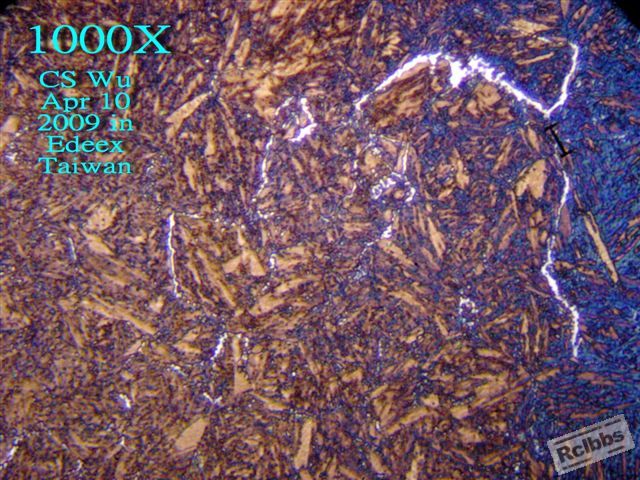

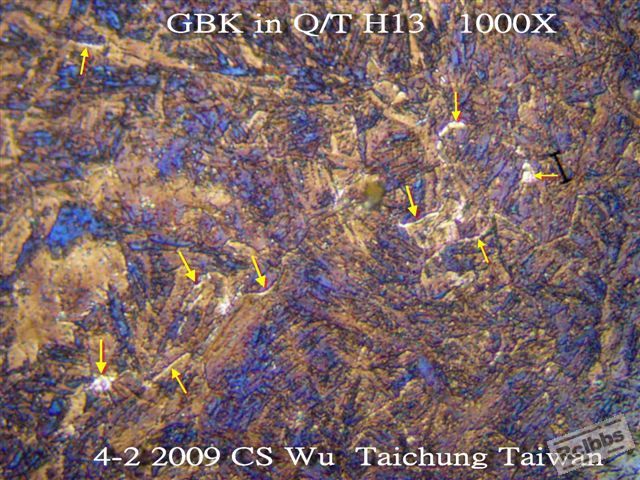

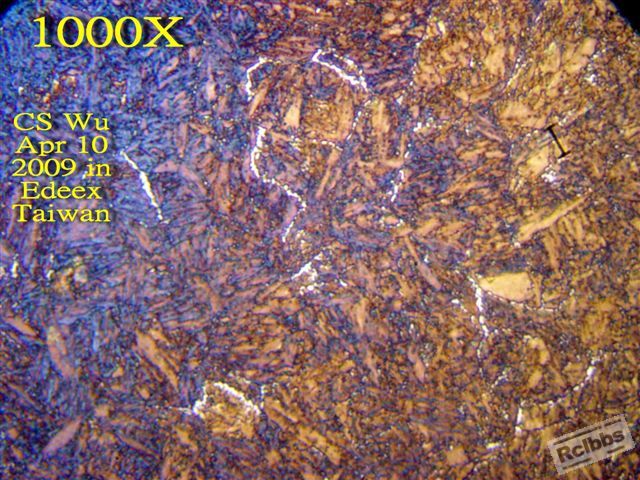

腐蝕孔是主因. 熱處理 O.K. 材料有(枝)晶界碳化物的問題.

		自动登录	找回密码
密码			免费注册

[原创] 破裂面
