渗碳淬火产品心部硬度的测量位置？

悠悠 · 发表于 2009-5-11 22:11:21

如题，渗碳淬火件的心部测量位置有没有相关的规定，是打心部还是大三倍于硬化层的地方？
一直搞不懂，请各位就这个问题给详细解释说明下，谢谢

[ 本帖最后由 stigershu 于 2009-5-17 22:16 编辑 ]

wangxingguo644 · 发表于 2009-5-11 22:14:29

关于渗碳件的检测有专门的国家标准，可以下载参阅。

悠悠 · 发表于 2009-5-12 07:08:14

本论坛有吗？能提供链接吗？谢谢

szchyuan · 发表于 2009-5-12 08:12:51

悠悠 · 发表于 2009-5-12 20:45:25

在GB9450-88中，没找到有关心部硬度的测量位置规定。有谁知道，谢谢

a6450269 · 发表于 2009-5-12 20:59:21

重齿的标准,非渗透区域的硬度加2.

霜月 · 发表于 2009-5-12 21:12:07

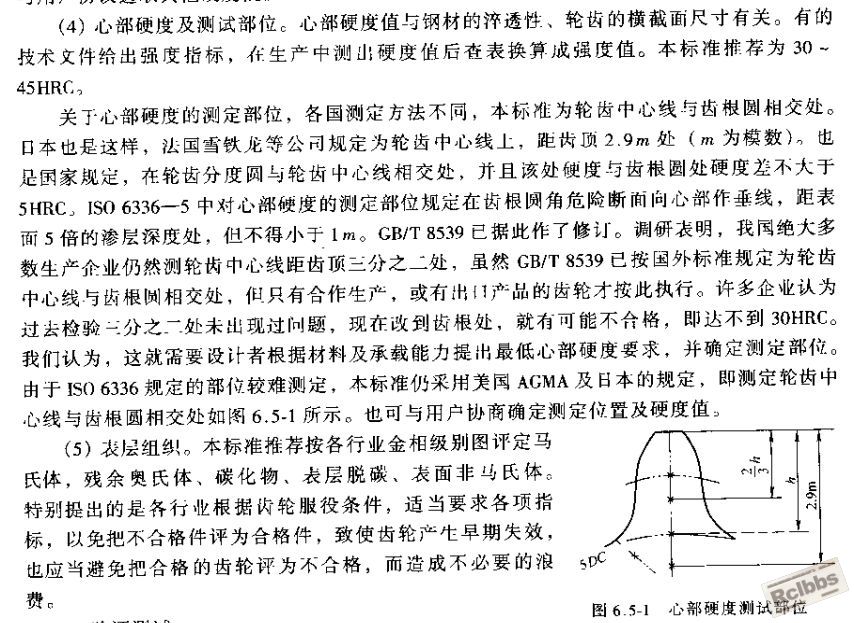

不知楼主是什么类型的零件，一般应该在图纸上标明心部硬度检测部位，如果图纸上没有，齿轮可以检测齿根心部、其余零件检测三倍硬化层深处。

excellence · 发表于 2009-5-12 21:52:41

悠悠 · 发表于 2009-5-13 07:06:47

原帖由霜月于 2009-5-12 21:12 发表
不知楼主是什么类型的零件，一般应该在图纸上标明心部硬度检测部位，如果图纸上没有，齿轮可以检测齿根心部、其余零件检测三倍硬化层深处。

三倍于硬化层深处是出自什么标准吗？我们是轴类零件，销子类

老热工 · 发表于 2009-5-13 16:36:19

渗碳淬火件的心部测量位置有相关的规定。先看图纸要求检测方式，与用户交流检验标准，再看行业标准，最后是国家标准
我们公司轴类零件、销子的心部硬度是指轴、销的中心硬度。

悠悠 · 发表于 2009-5-13 18:50:44

原帖由 老热工 于 2009-5-13 16:36 发表
渗碳淬火件的心部测量位置有相关的规定。先看图纸要求检测方式，与用户交流检验标准，再看行业标准，最后是国家标准
我们公司轴类零件、销子的心部硬度是指轴、销的中心硬度。

你们公司是根据什么标准，还是和用户交流后检工件（最）中心硬度？

fcjyiong · 发表于 2009-5-15 12:54:40

轴类渗碳后心部硬度检测，除图纸外，还真不清楚哪个标准有具体规定。

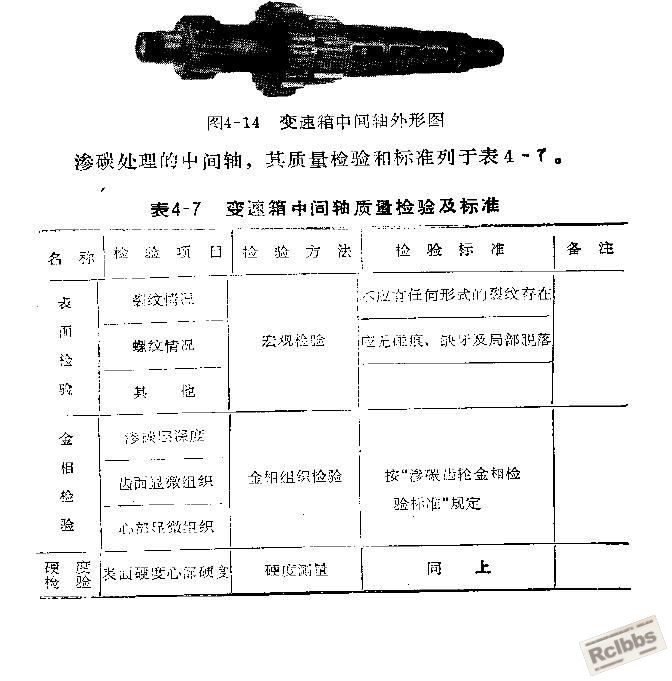

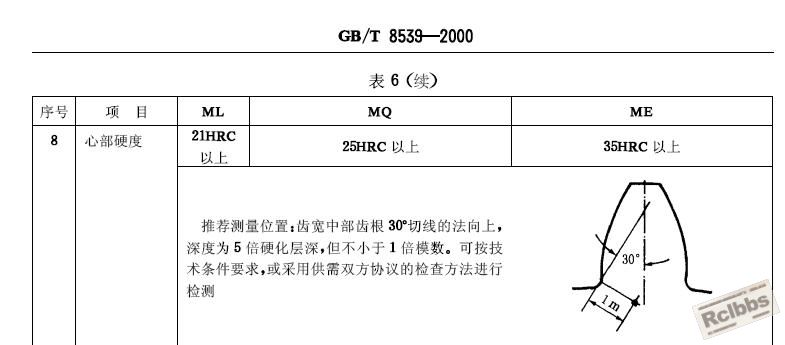

下图1是某资料介绍，按此，齿根圆与中法线的交点可代替轴心，如果与客户协议，也可在5倍有效硬化层深处测量，如图2。
（参考标准：GB/T8539 QC/T262 QCN29018 ）

origin7 · 发表于 2009-5-15 19:50:45

这是什么标准啊？
我们的厂标和楼上这位给出的一样，国标转化过来的，这个测法好像是源于美国的

原帖由 a6450269 于 2009-5-12 20:59 发表
重齿的标准,非渗透区域的硬度加2.

T透的水滴 · 发表于 2009-5-15 19:56:05

心部硬度的以前是齿高三分二处，现在要求齿根处，不知道大家有何见的

霜月 · 发表于 2009-5-15 20:45:00

没有见过相关的标准，是在一份外文资料上看到的。

hlqhlq · 发表于 2009-5-17 20:04:54

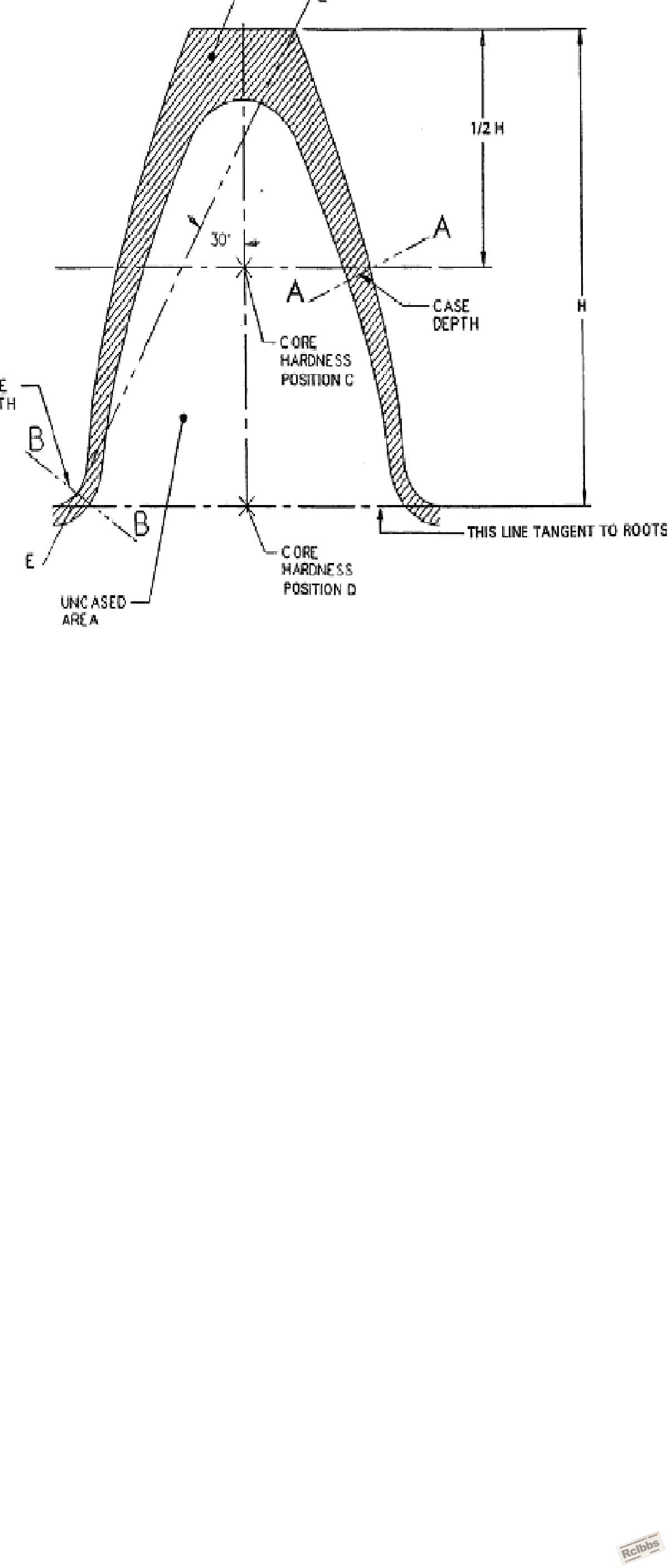

对于齿轮件，我们会检测C、D两处的硬度。

[ 本帖最后由 hlqhlq 于 2009-5-17 20:20 编辑 ]

霜月 · 发表于 2009-5-17 21:35:06

好象美国的标准才有这样的要求，我们只检测D处。

xianjin3000 · 发表于 2009-9-17 18:37:40

大家讨论了很多，给了很多有益的提示，但还是没有一个人给出明晰的答案，看来真的没有统一的权威标准？？
