原材料裂纹

小虎 · 发表于 2009-6-2 20:30:58

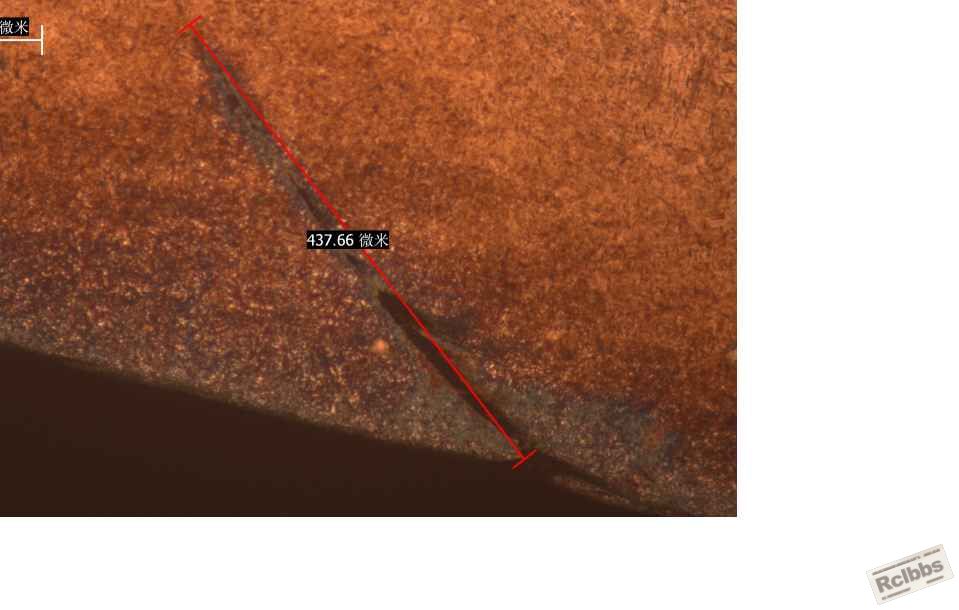

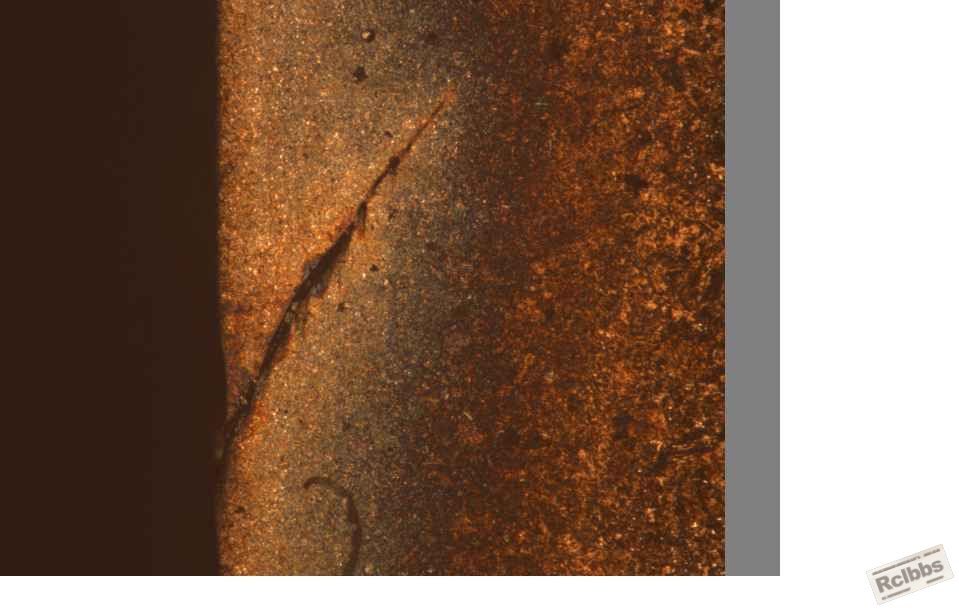

最近做了一批零件，材料20CR，渗氮共渗。热处理后探伤发现零件表面有裂纹，比例占到5%，看金相后都是原材料裂纹，发二张给大家看看。

jinghemin · 发表于 2009-6-3 06:44:26

分析下裂纹附近的成分及夹杂情况，看组织及成分是否是其形成的原因

天天小非 · 发表于 2009-6-3 07:54:15

贵公司的产品是否经过锻造处理？如果不经过锻造处理直接判原材料裂纹。经过锻造处理要慎重，是否是锻造裂纹。
从您的产品来看是渗碳前裂纹。

renbenfg · 发表于 2009-6-3 08:36:45

从形状上看，应该是原材料折叠裂纹。

问学 · 发表于 2009-6-3 13:03:43

肯定是原材料问题，不知是不是拉制的那种。

qinqiang268 · 发表于 2009-6-3 16:48:53

是钢材表面折叠裂纹。经常见。

		自动登录	找回密码
密码			免费注册

[讨论] 原材料裂纹
