金相裂纹求助？

dc永恒之心 · 发表于 2009-6-10 22:32:29

42CrMo锻件，在对调质后出现的裂纹做金相，拍出图后如何分析裂纹周围的组织等，判定是锻造裂纹还是淬火裂纹？锻造裂纹淬火裂纹的尾部形状是怎么样的？发张图片看看

jd-jl · 发表于 2009-6-10 22:37:54

根据裂纹的特征、裂纹周围的组织(如是否脱碳、氧化、存在屈氏体组织、夹杂物等)来判断

风来疏竹 · 发表于 2009-6-11 08:42:24

淬火裂纹两边组织没有氧化现象，基本一致，锻造裂纹边缘有氧化现象。淬火裂纹和锻造裂纹在金相组织上观察一目了然。再，淬火裂纹一般是沿晶裂纹。

凌云谷 · 发表于 2009-6-11 09:19:19

1、淬火裂纹在淬火急冷时产生，裂纹两侧组织来不及脱碳。
而锻造裂纹在热处理前已经存在，故在热处理加热时裂纹两侧产生氧化脱碳现象。
2、淬火裂纹存在尖锐的裂纹尖端，而锻造裂纹在尖端存在氧化钝化现象（锻造裂纹有时在淬火时沿锻造裂纹继续开裂，新的裂纹和淬火裂纹形态一致）。

锻造裂纹往往和锻造缺陷有关

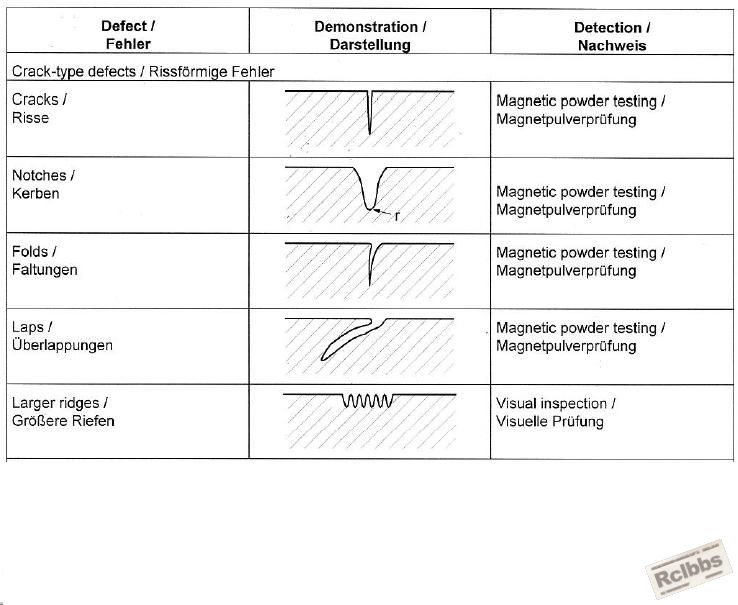

附：部分常见的锻造缺陷形态

50851383 · 发表于 2009-6-11 09:55:15

赞同三楼的答复

米兰妖刀 · 发表于 2009-6-11 09:56:56

原帖由 凌云谷 于 2009-6-11 09:19 发表
1、淬火裂纹在淬火急冷时产生，裂纹两侧组织来不及脱碳。
而锻造裂纹在热处理前已经存在，故在热处理加热时裂纹两侧产生氧化脱碳现象。
2、淬火裂纹存在尖锐的裂纹尖端，而锻造裂纹在尖端存在氧化钝化现象（锻 ...

notches，laps，larger ridges怎么翻译啊

renbenfg · 发表于 2009-6-11 10:10:30

楼主应该上传图片，大家一起分析，应实际情况不同，得到的结果也不一样，热处理裂纹的产生分析（原材料，锻造，预处理等）是比较复杂的　。

bill416 · 发表于 2009-6-12 07:48:17

3楼所说淬火裂纹是沿晶的。一般过热，过烧，及淬火，回火脆性情况下，但淬火直线裂纹如未淬透情况下，应力集中情况下，一般都是穿晶的，但有可能同时存在沿晶的
赞同4楼的

fanghl · 发表于 2009-6-12 07:58:58

赞同四楼的答复，比较详细。

风来疏竹 · 发表于 2009-6-12 08:08:38

申明一点：我说的沿晶裂纹是一般情况下的，也就是说通常情况下看到的大部分淬火裂纹是沿晶的，但我并没有排除穿晶的或混合型的裂纹。

凌云谷 · 发表于 2009-6-12 08:23:24

notches：缺口
laps：折叠
larger ridges：大皱纹、脉纹

shaogang78 · 发表于 2009-6-12 16:33:13

楼主的问题比较大，锻造裂纹与淬火裂纹虽然有较大区别，但是如果是原材料缺陷，在锻造时出现裂纹，在热处理时扩展呢。所以说分析时候一定要把各方面因素结合起来综合分析。

天字一号 · 发表于 2009-6-12 16:55:27

如果是锻造裂纹，在最火之后裂纹的周围会脱碳，在看金相组织的时候裂纹的周围发白
如果是淬火裂纹的话没有这种现象

WXH6255 · 发表于 2009-6-12 17:18:53

金相照片呢？

wtm42490880 · 发表于 2009-6-12 17:29:24

这个很简单的，如果裂纹周围被氧化了，就是锻造的，如果没有氧化就是淬火的

dc永恒之心 · 发表于 2009-6-14 20:32:46

图片尺寸太大没法发啊！裂纹周围有2处铁素体

gslzlry · 发表于 2009-7-15 08:39:42

但如果是内部裂纹就不好说了。内部密闭的锻造裂纹也没有氧化现象。

fbc1 · 发表于 2011-11-23 11:07:05

发个图片看看，如果有铁素体在裂纹周围，锻裂可能性很大。
