30CrMnSiA组织照片

wujunfeng610 · 发表于 2009-7-6 18:50:23

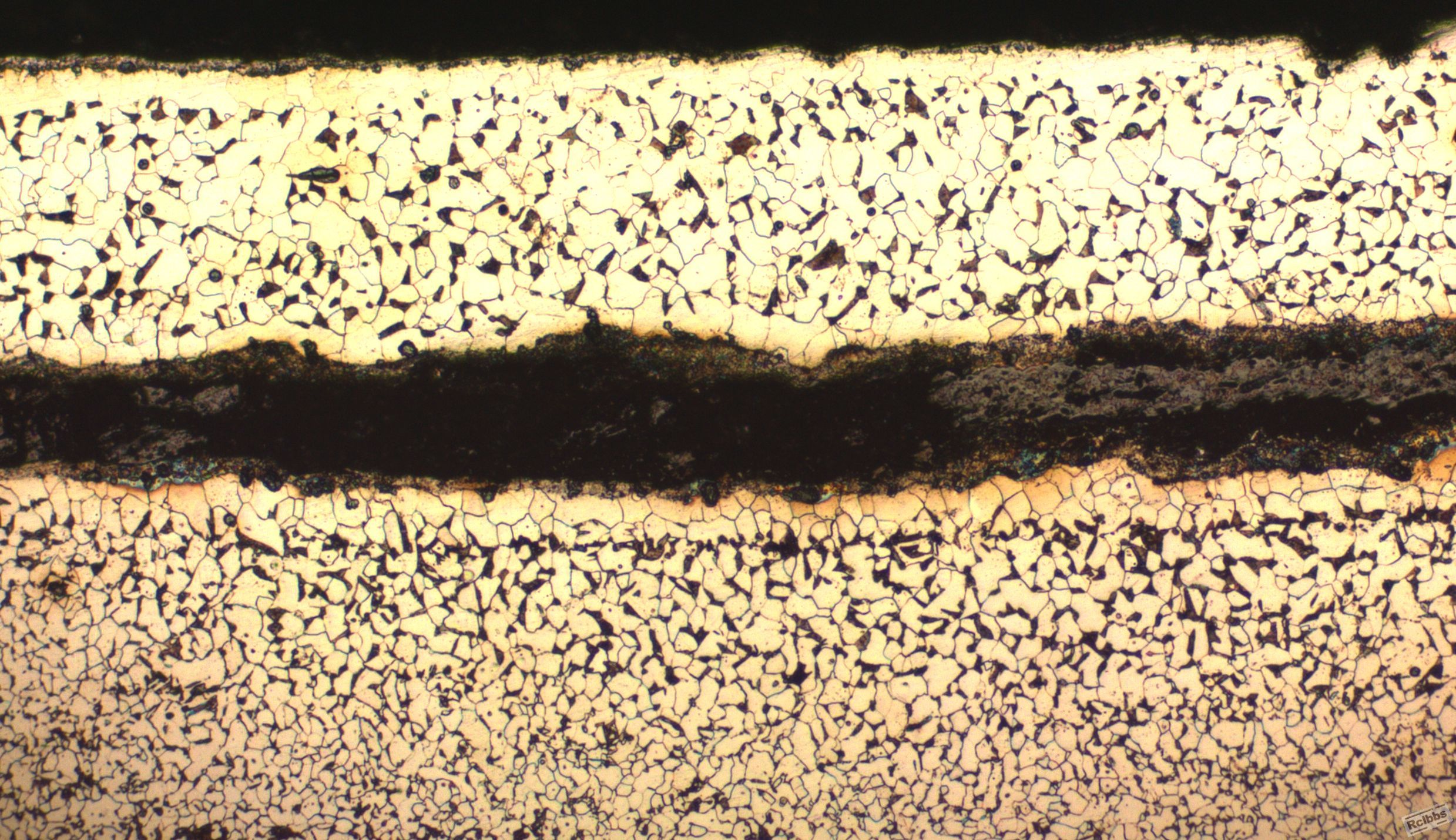

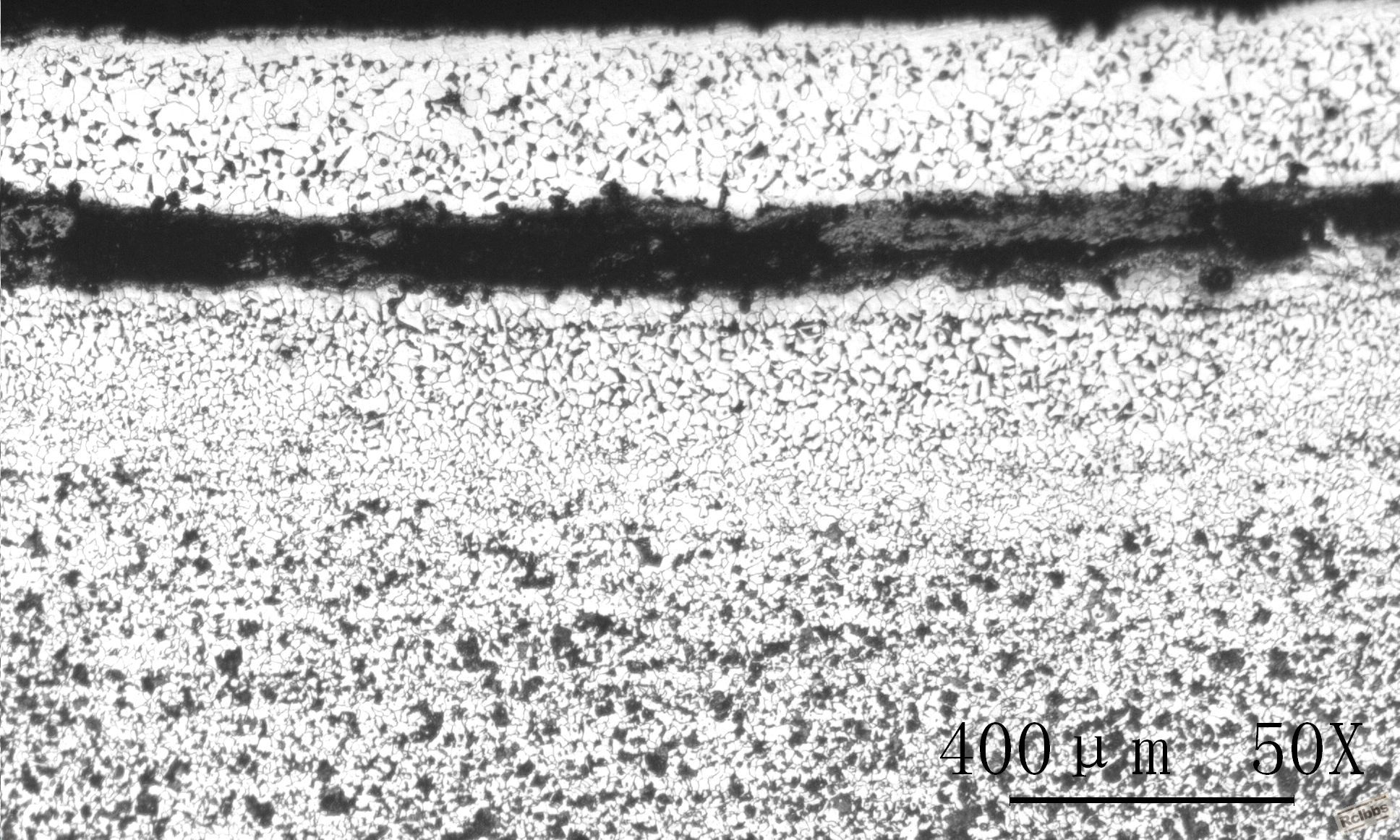

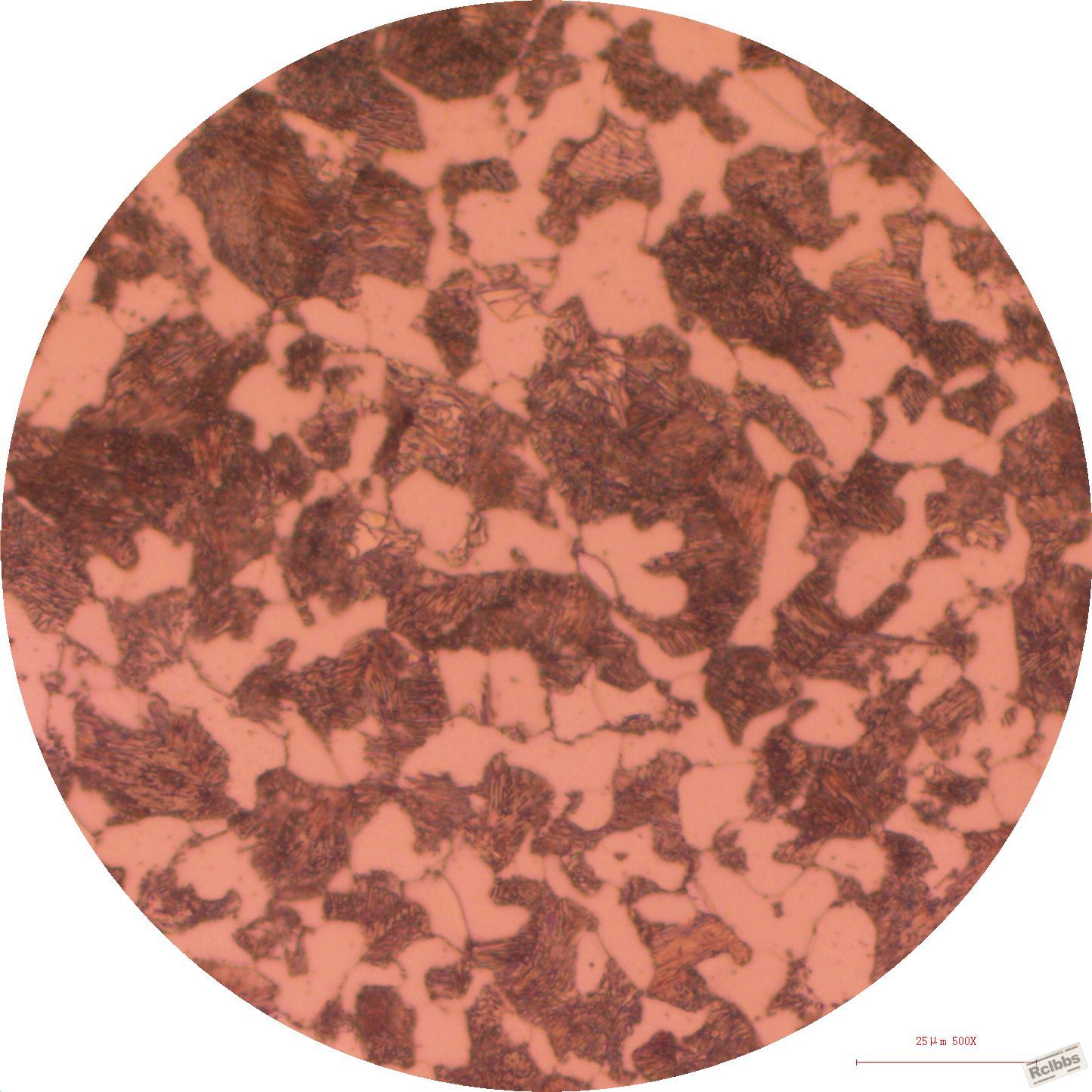

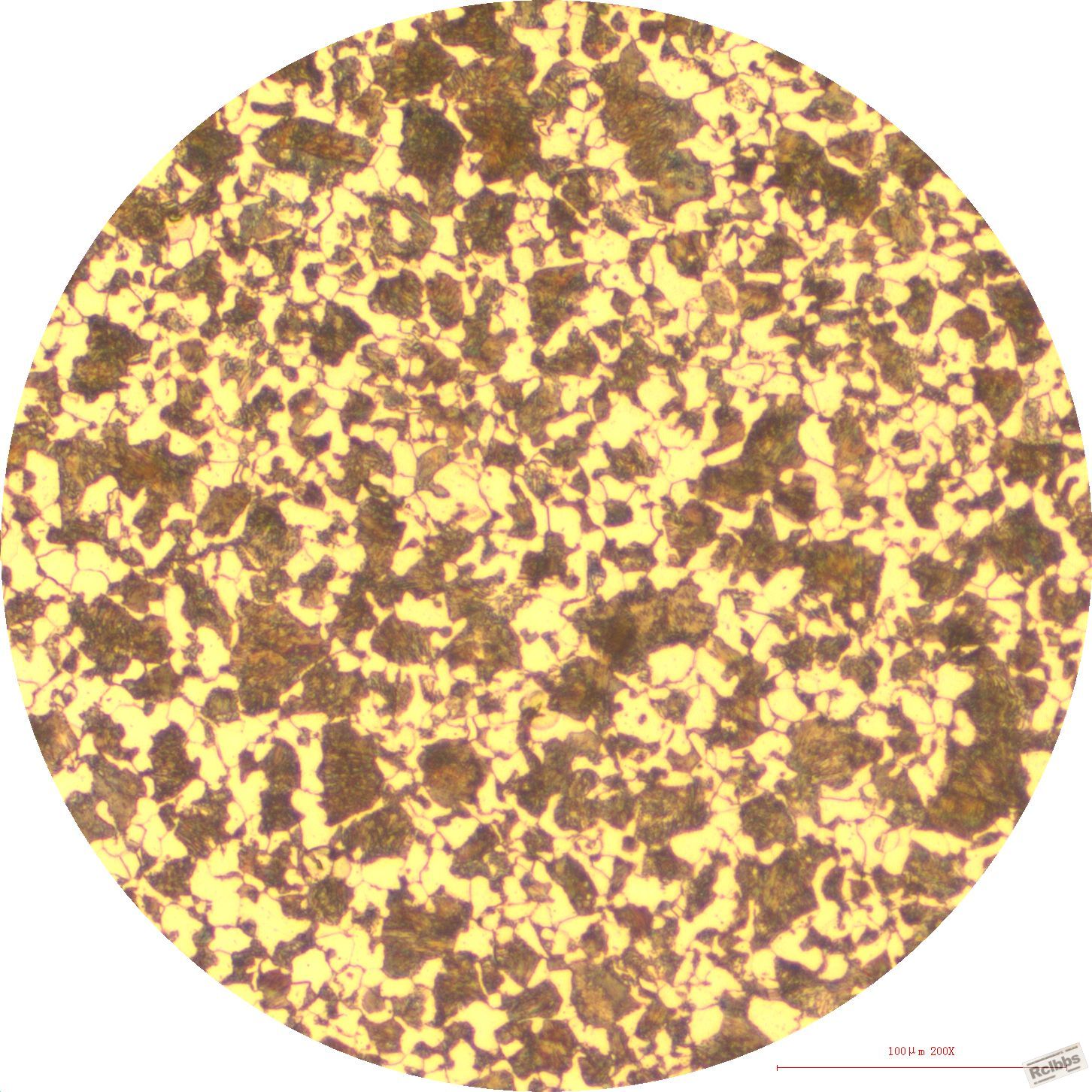

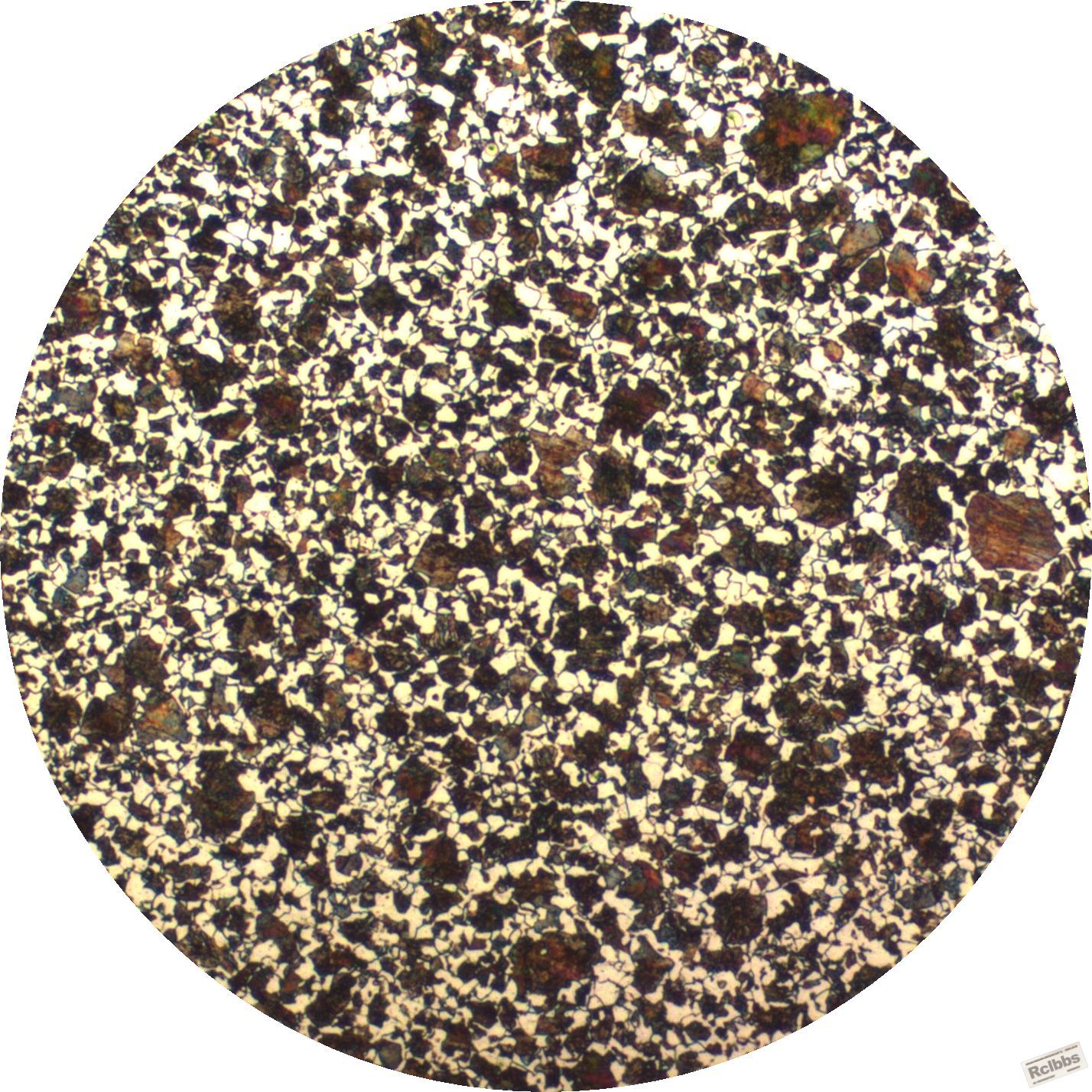

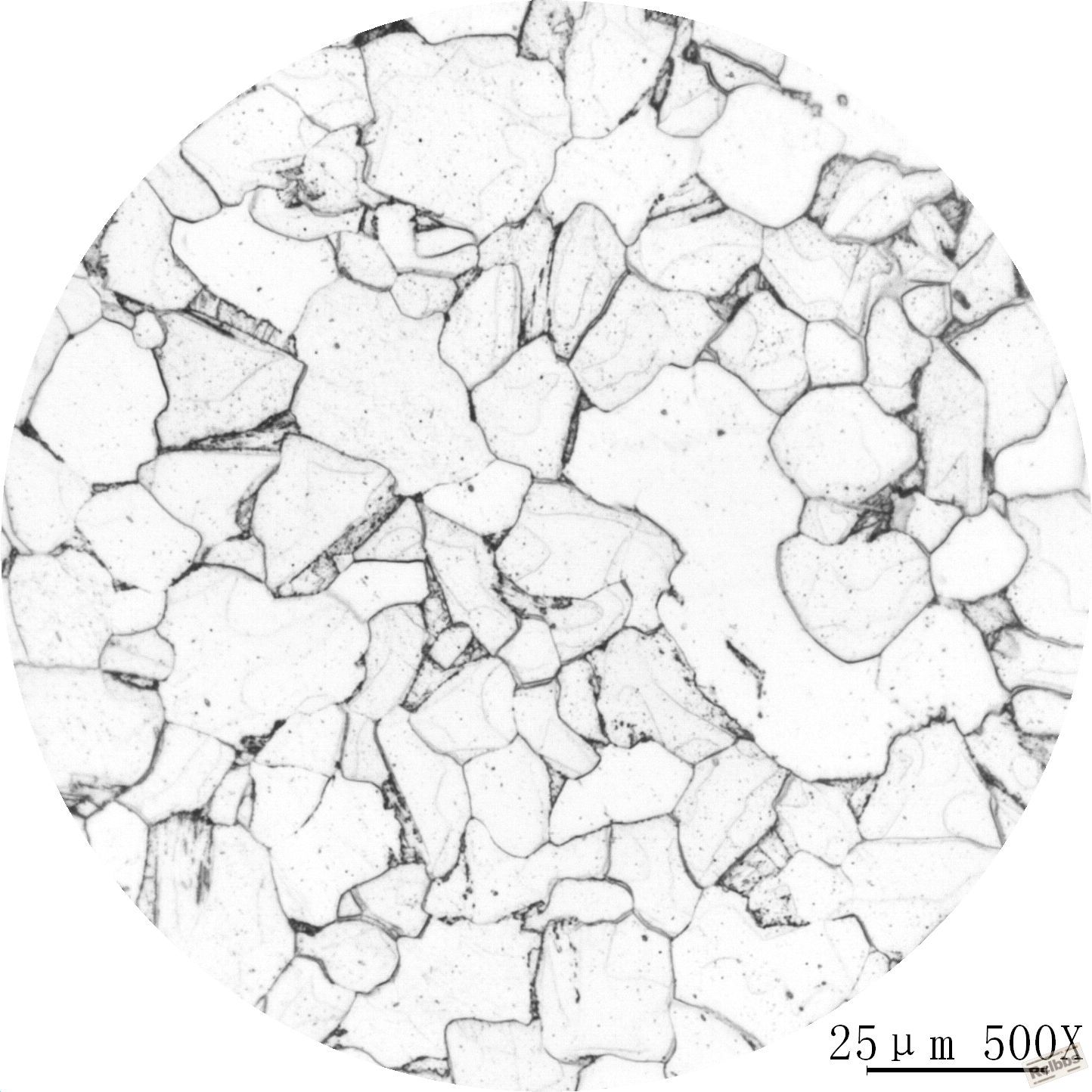

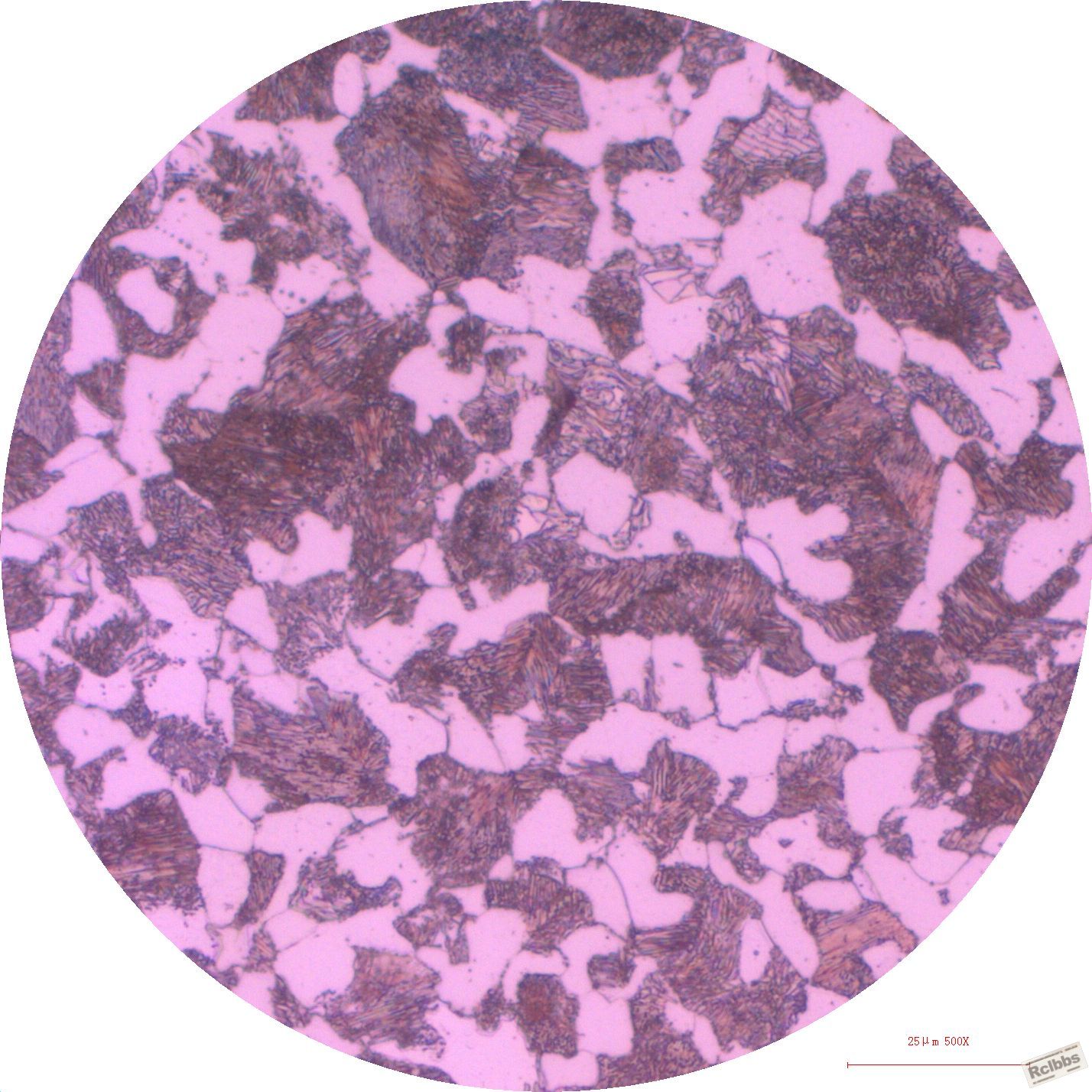

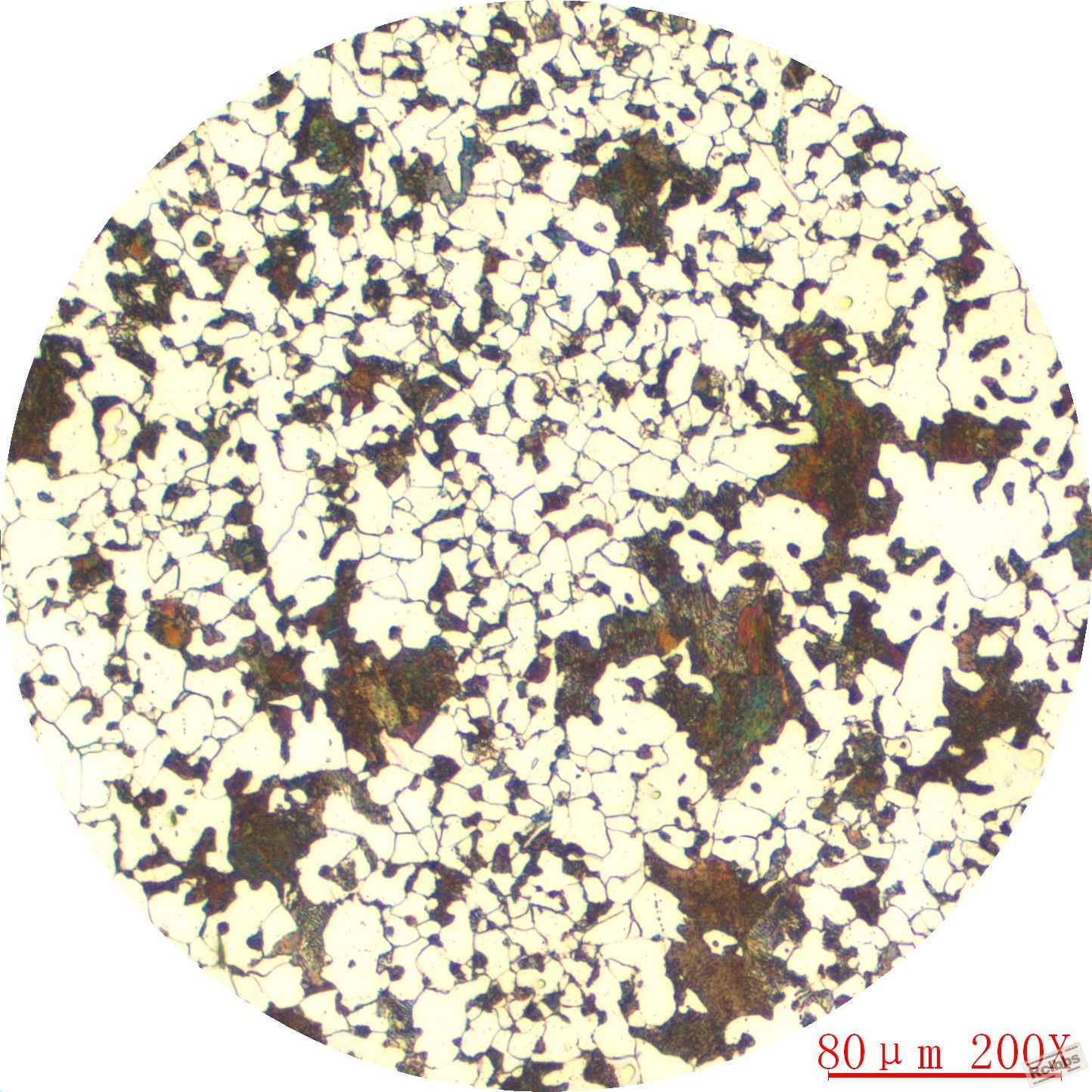

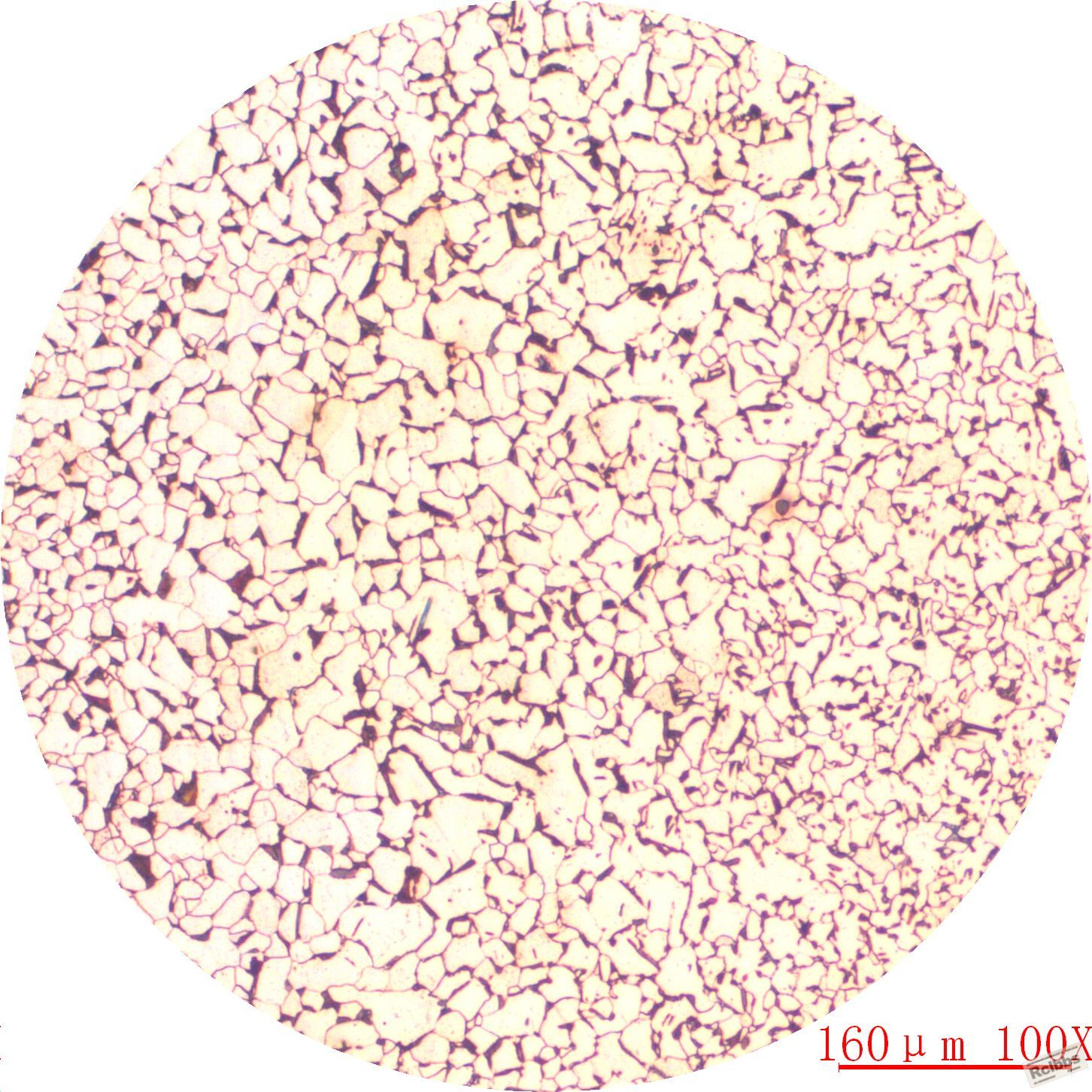

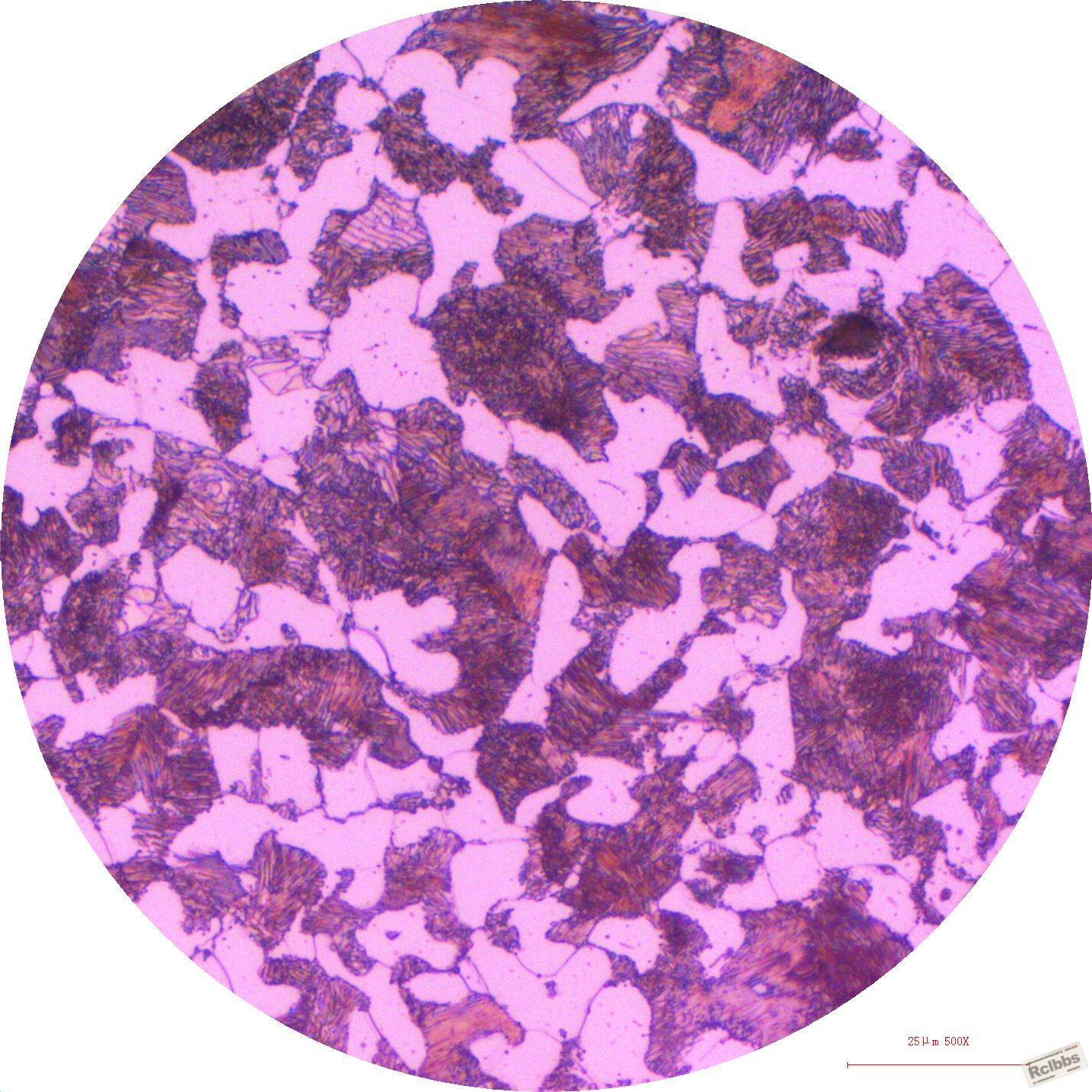

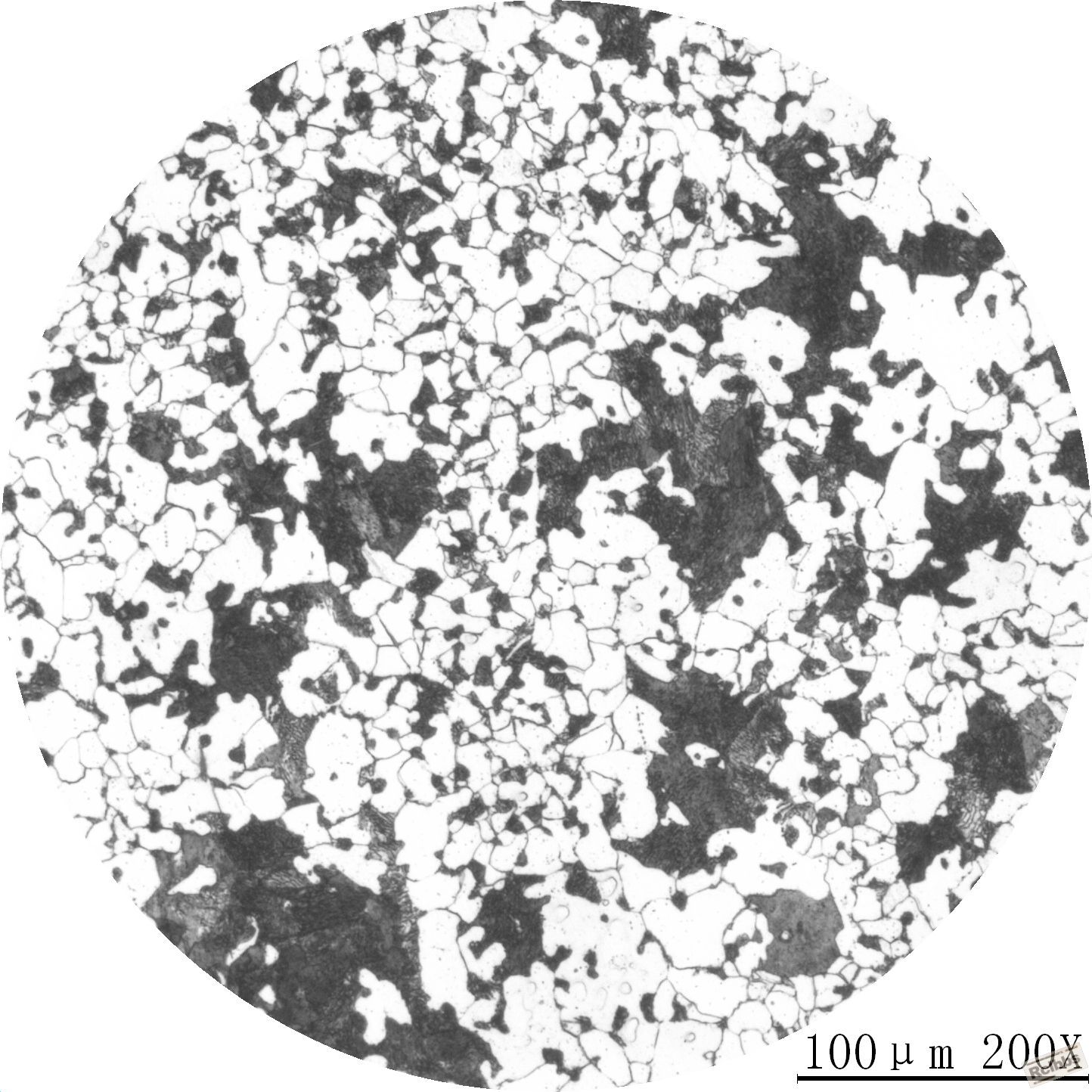

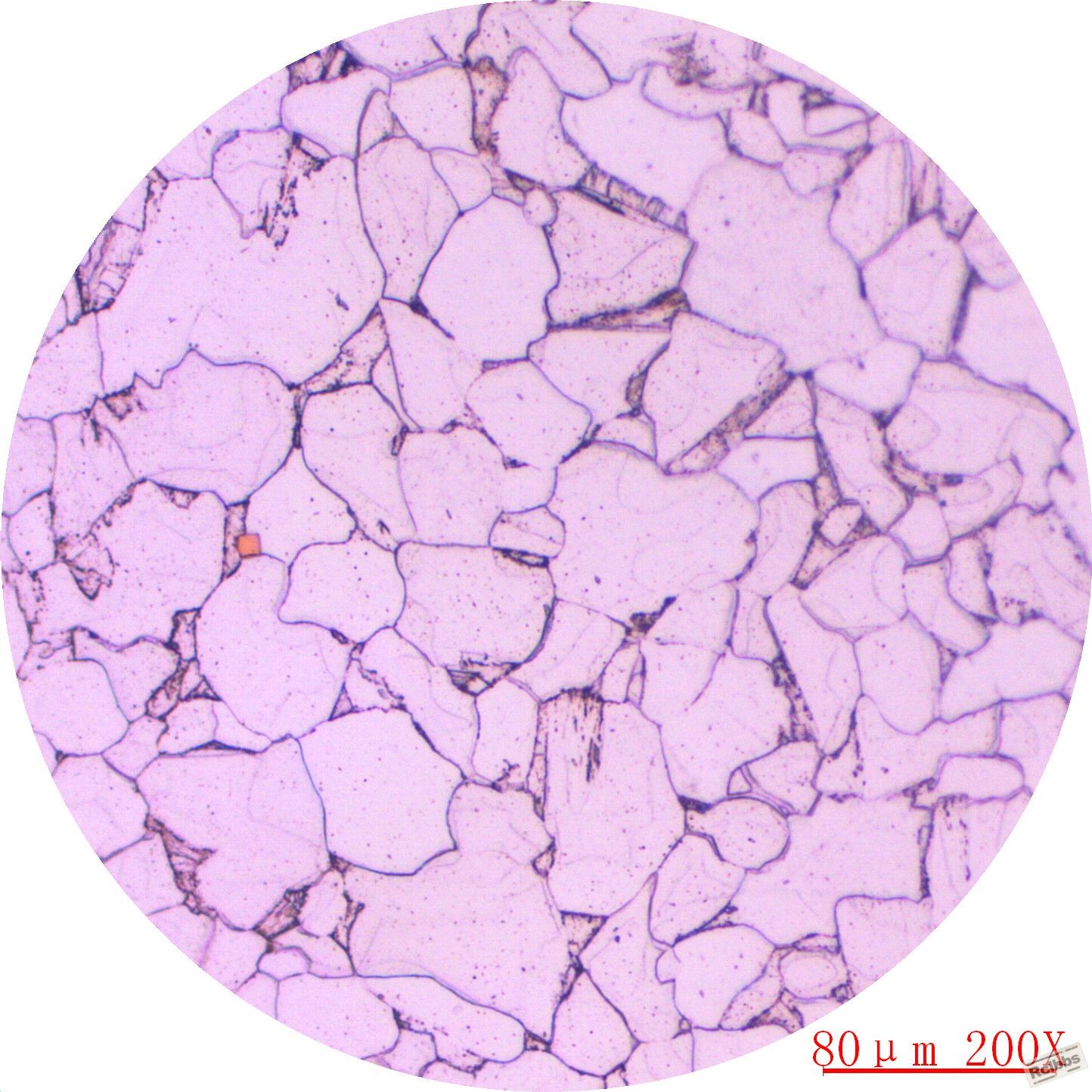

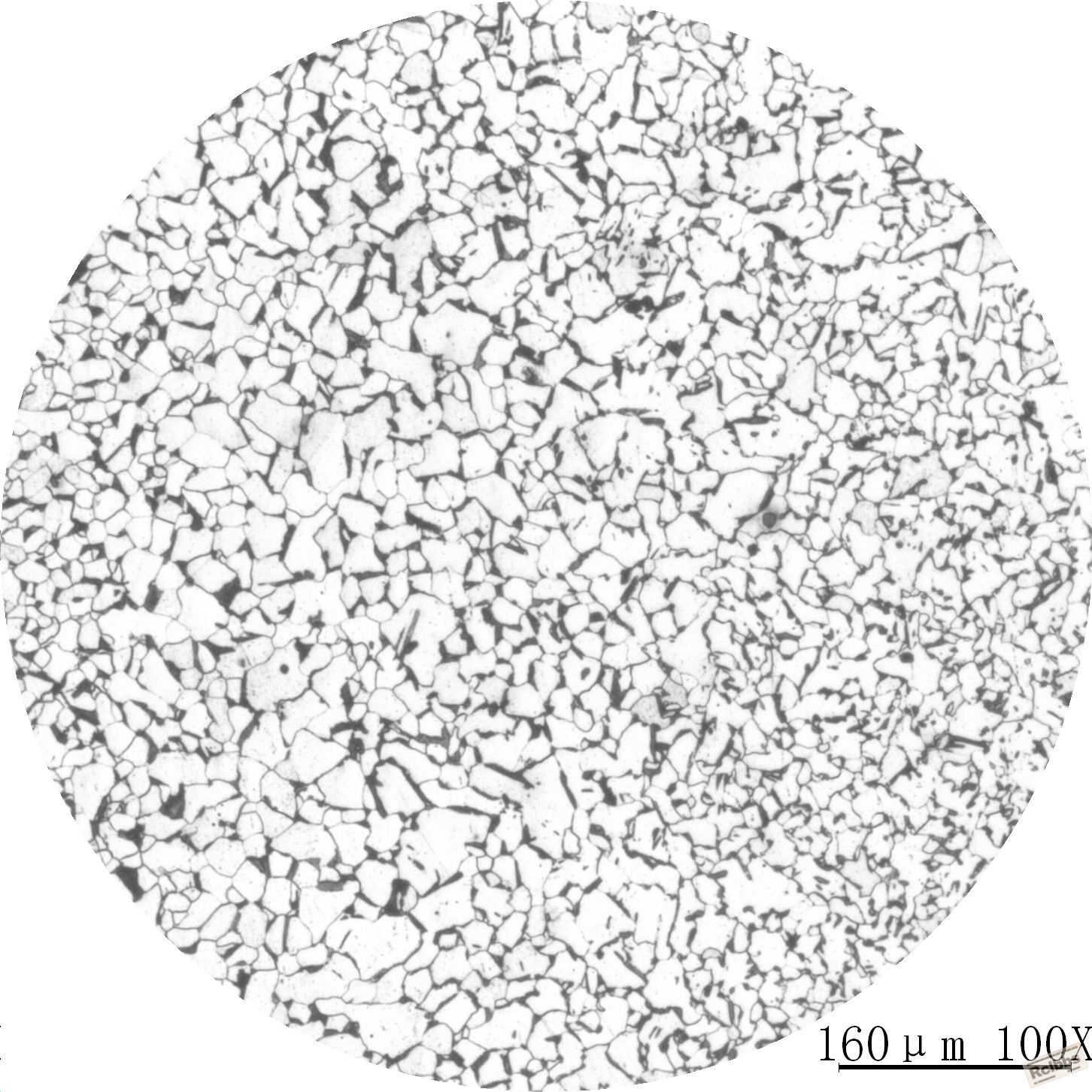

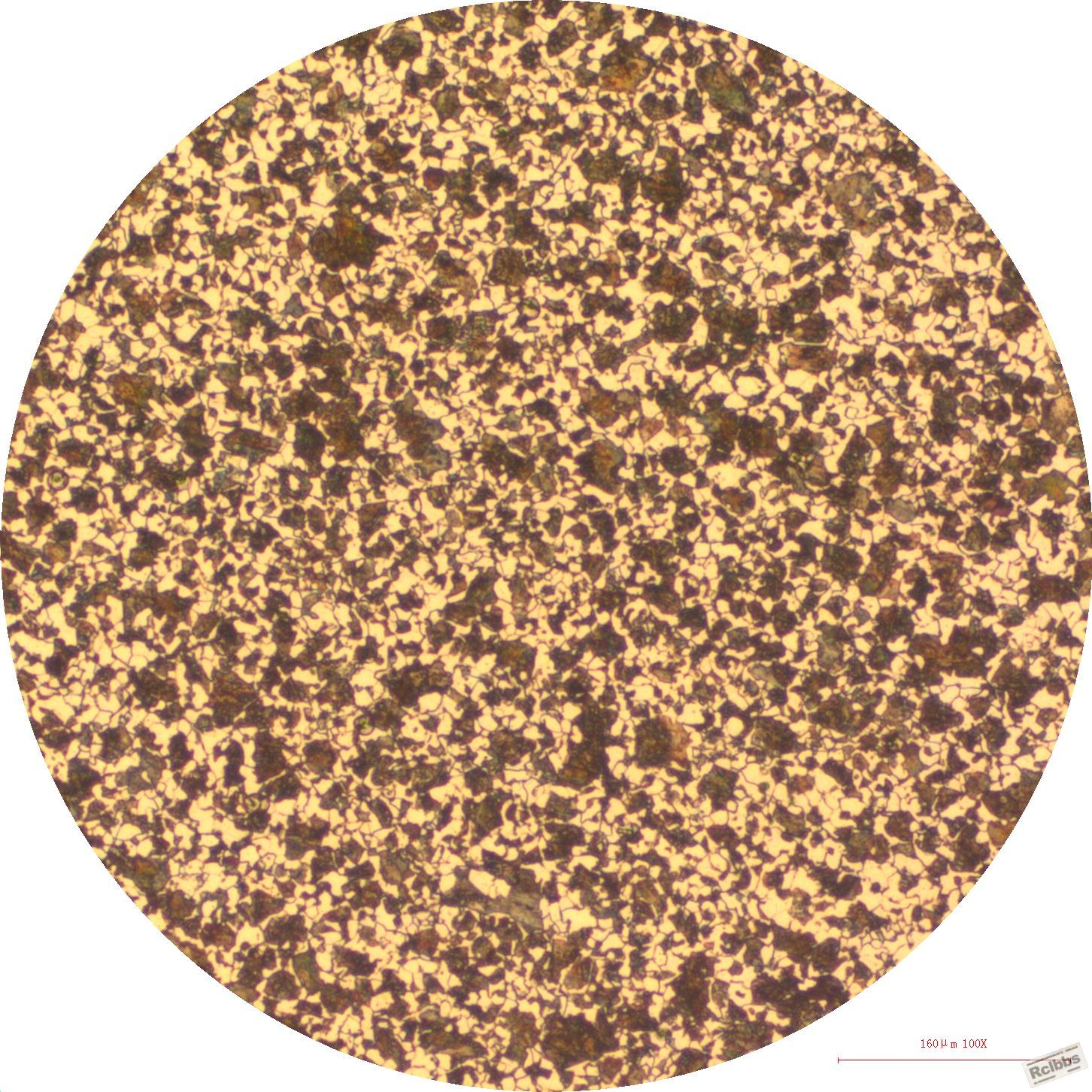

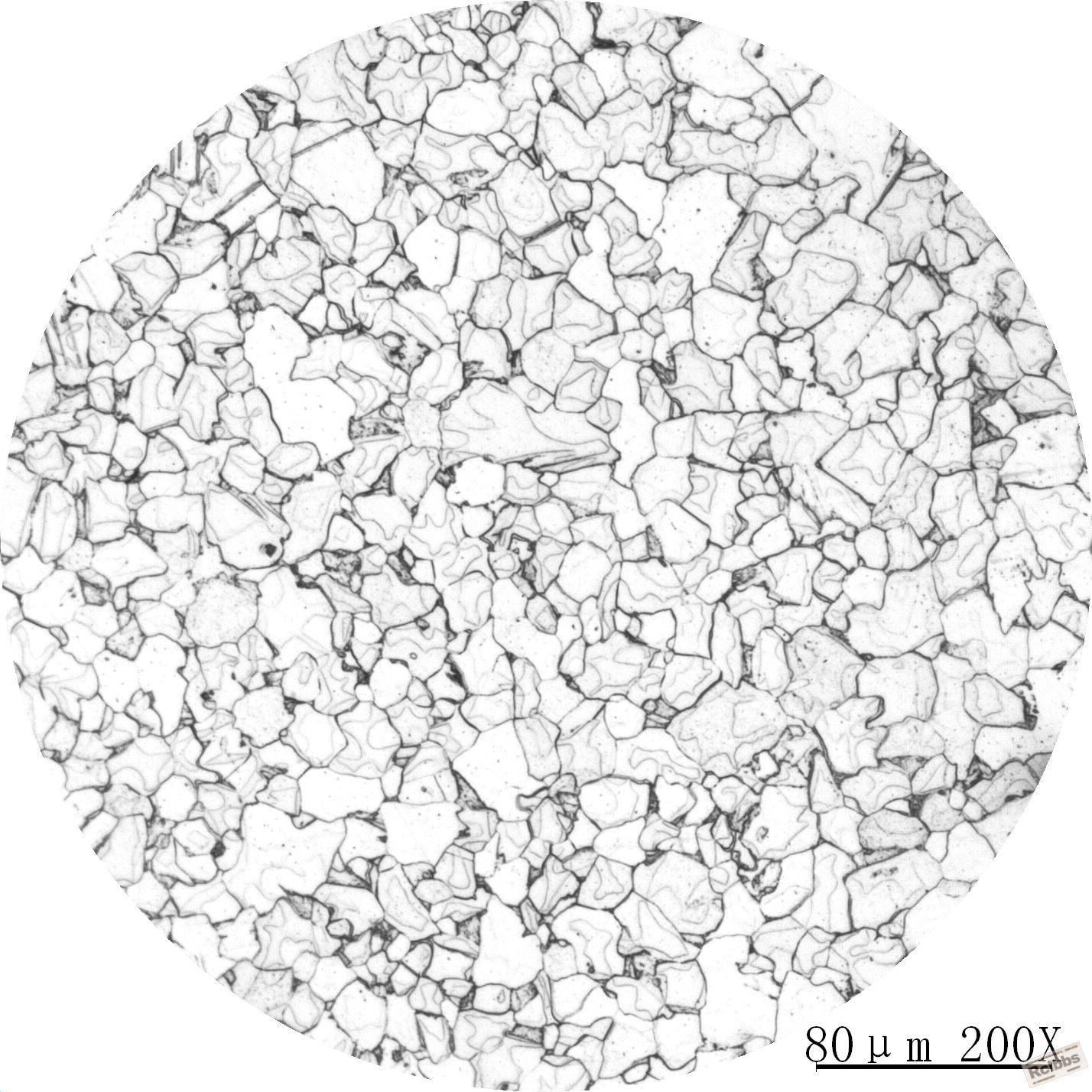

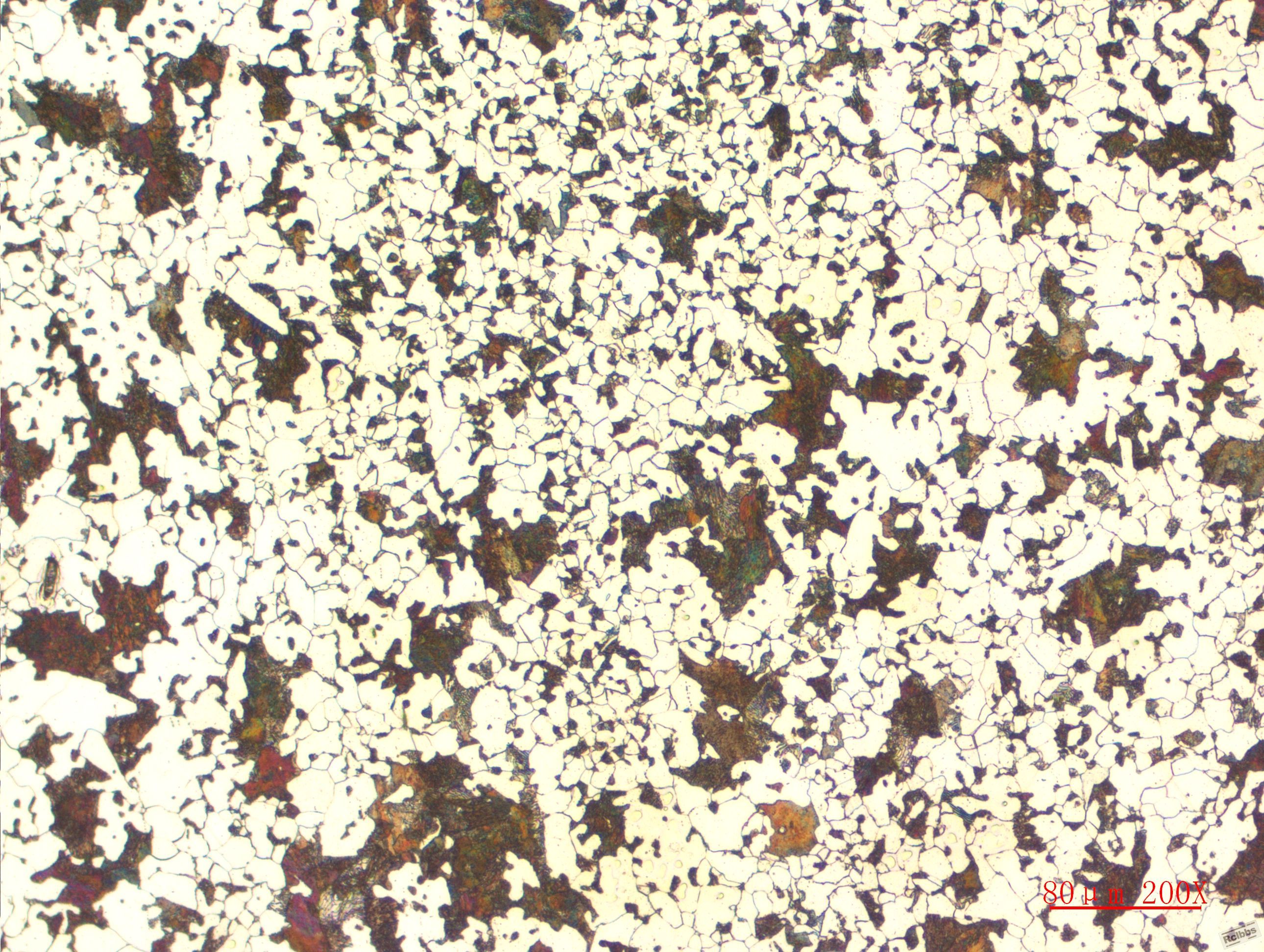

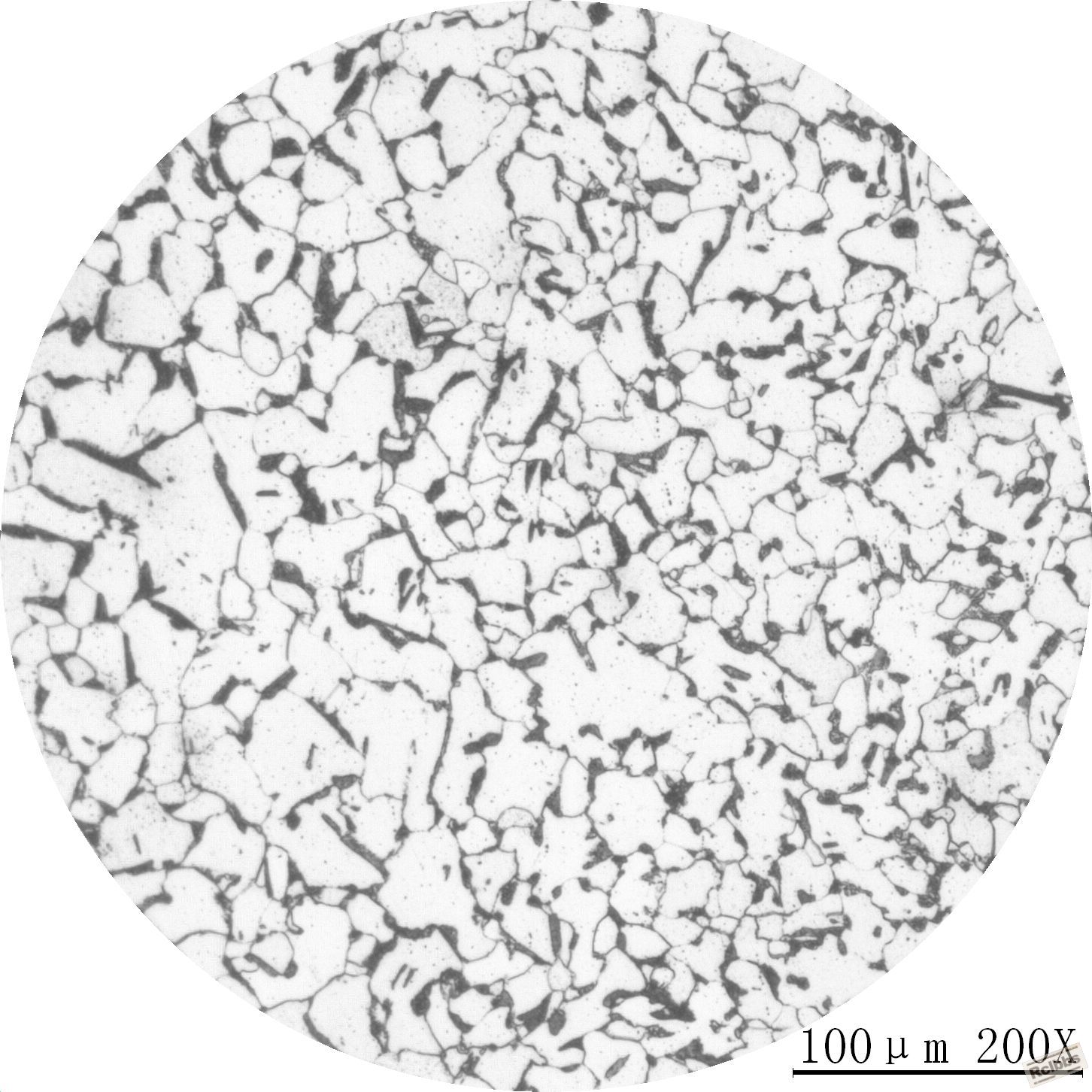

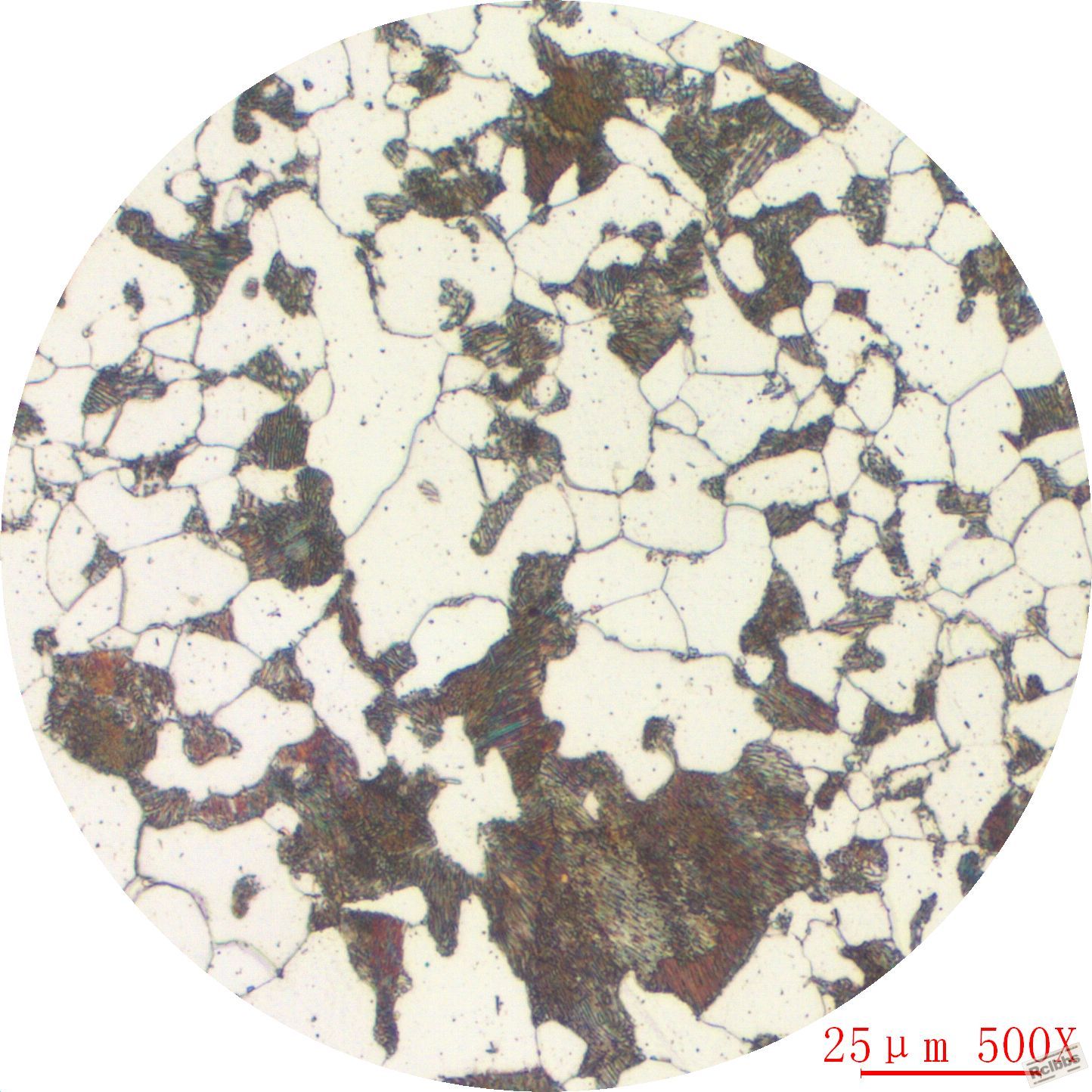

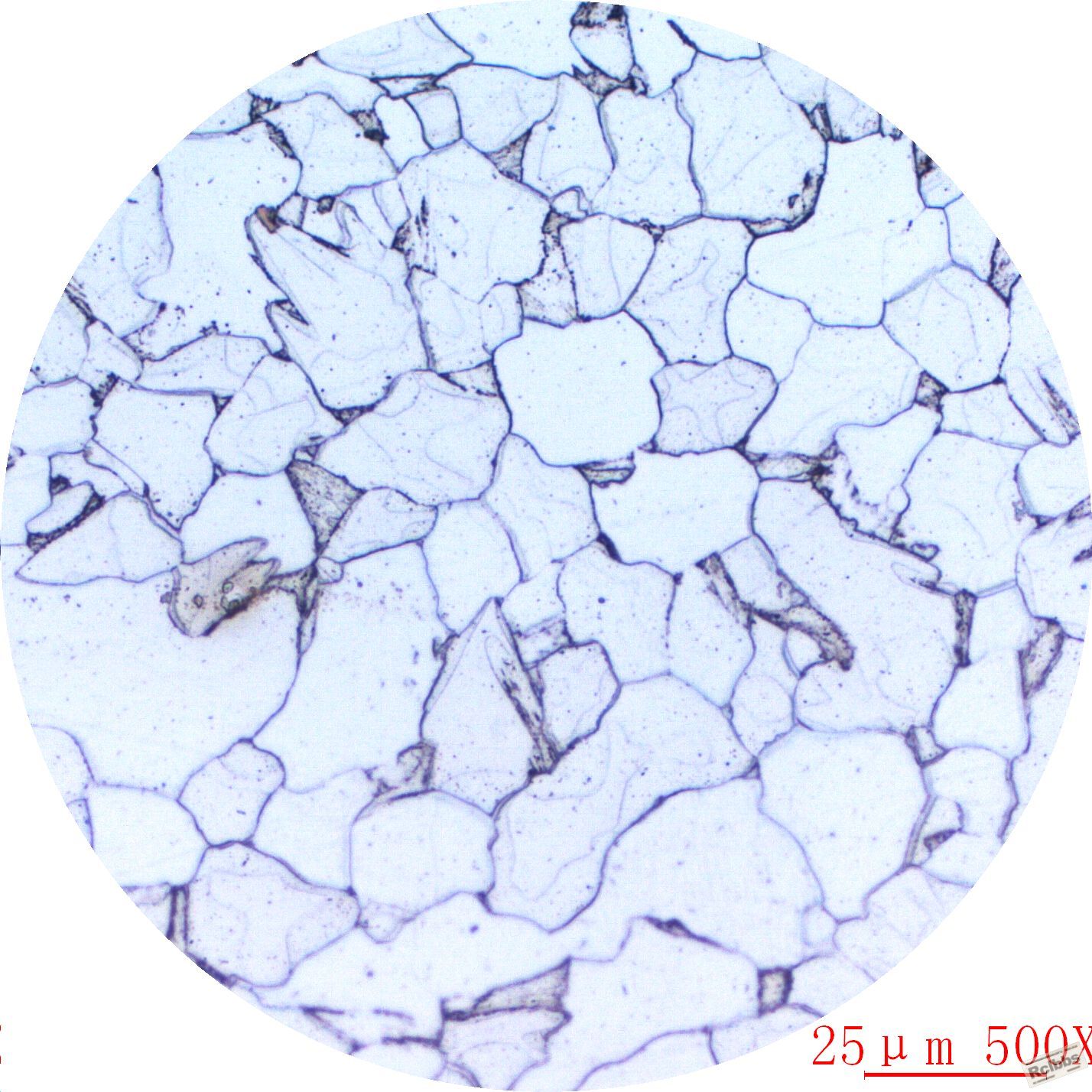

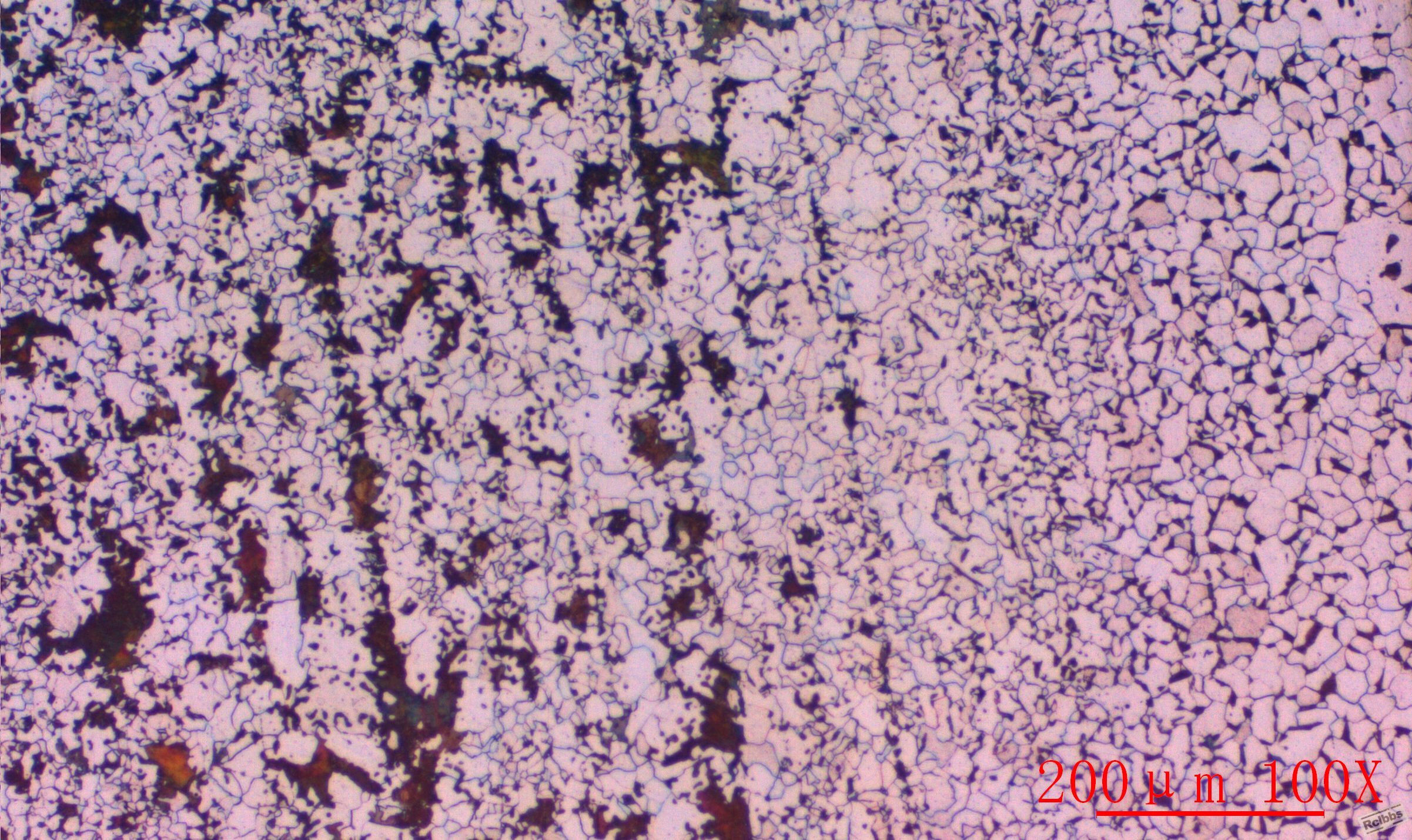

30CrMnSiA组织

[ 本帖最后由 wujunfeng610 于 2009-7-7 18:48 编辑 ]

MYG · 发表于 2009-7-6 18:54:21

是钢管吗？

wujunfeng610 · 发表于 2009-7-6 18:59:19

原材料是钢棒φ10

MYG · 发表于 2009-7-6 19:25:45

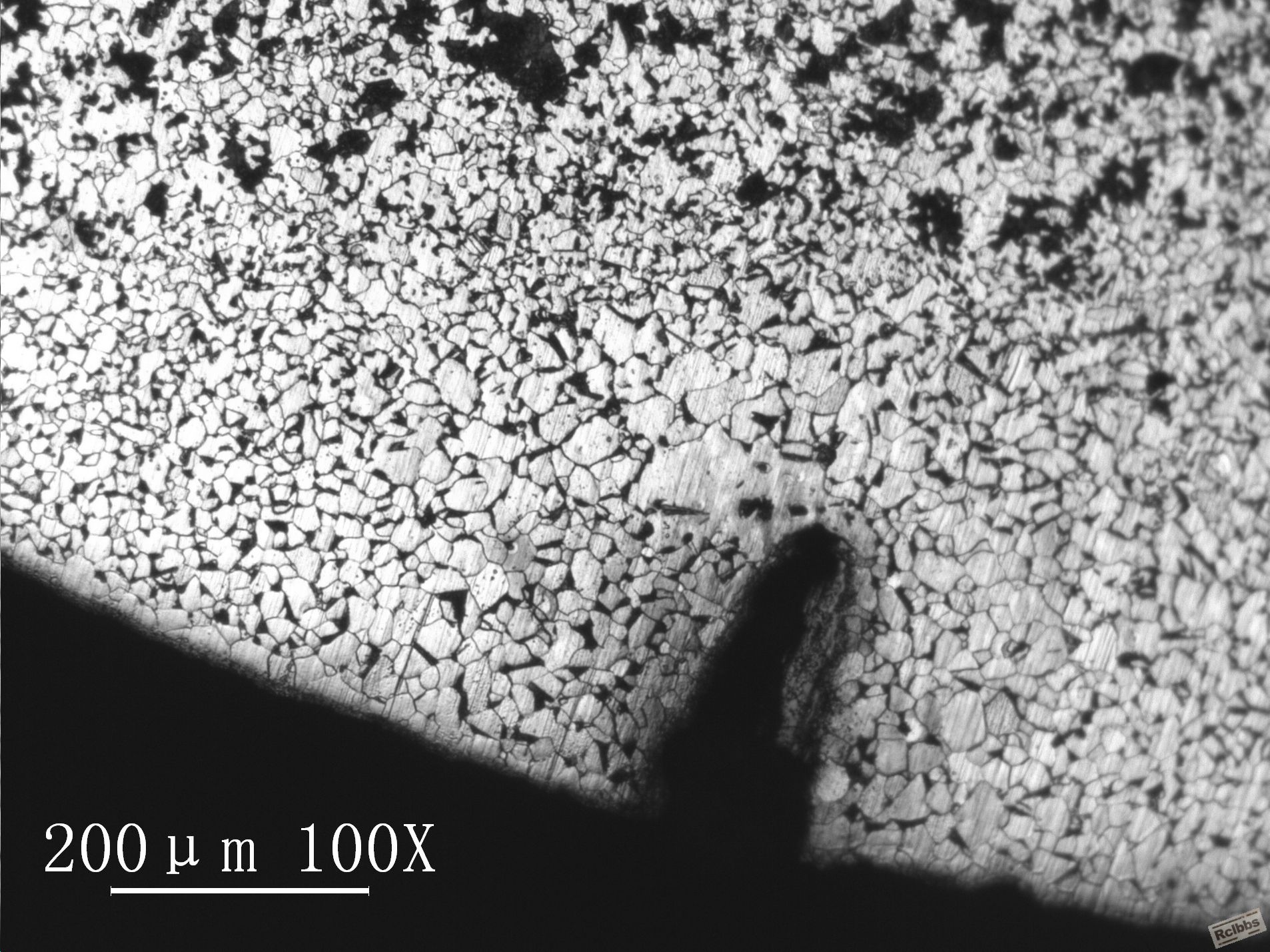

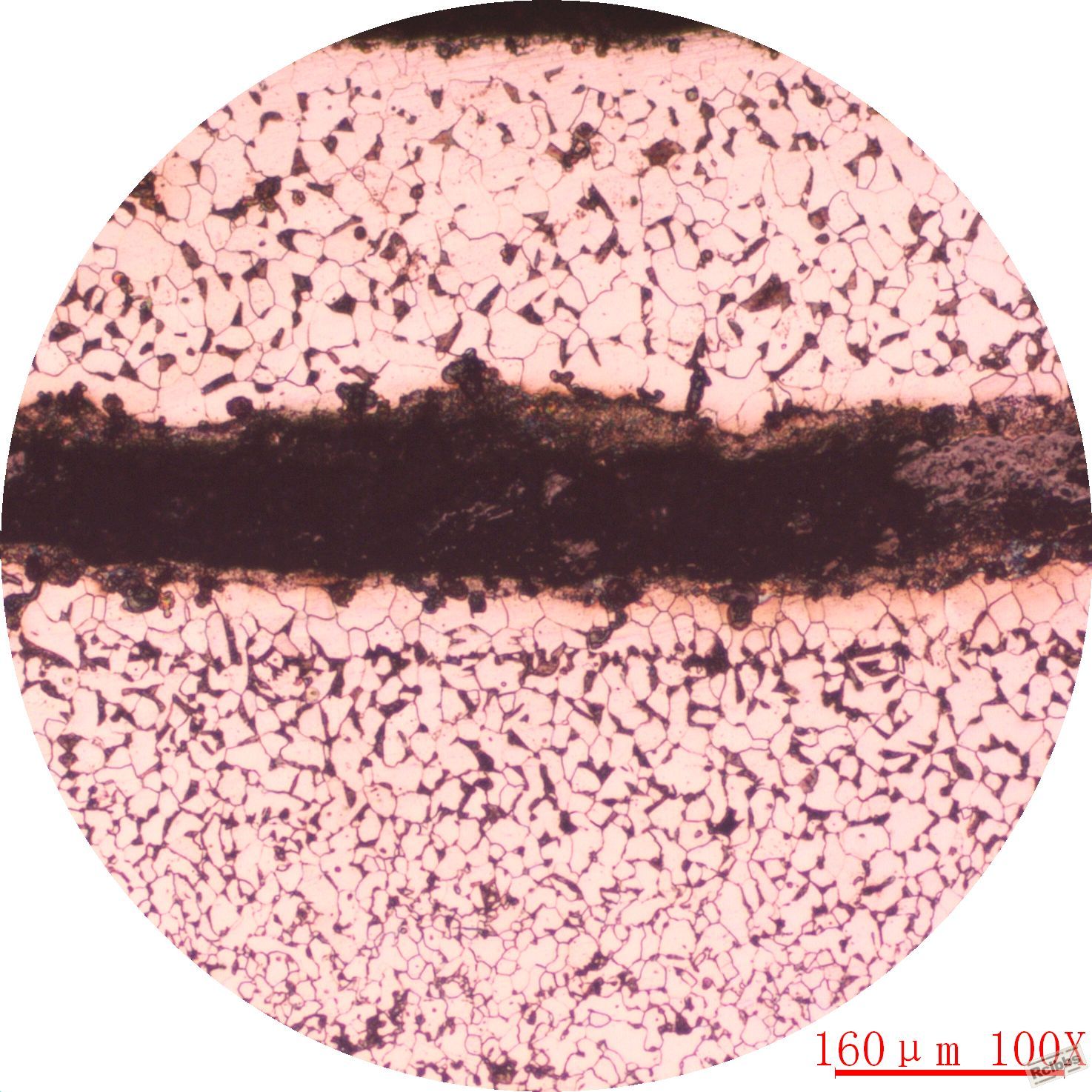

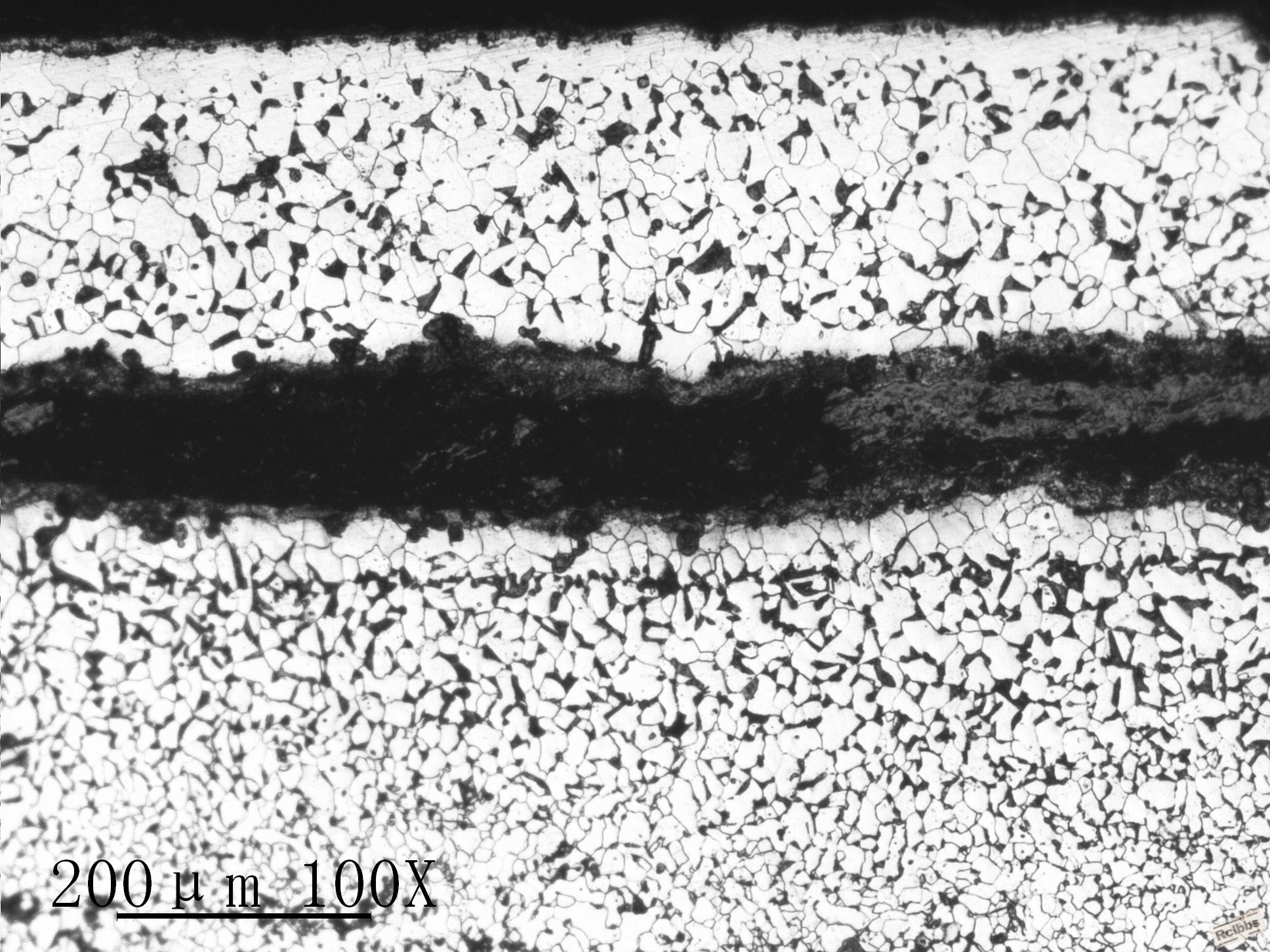

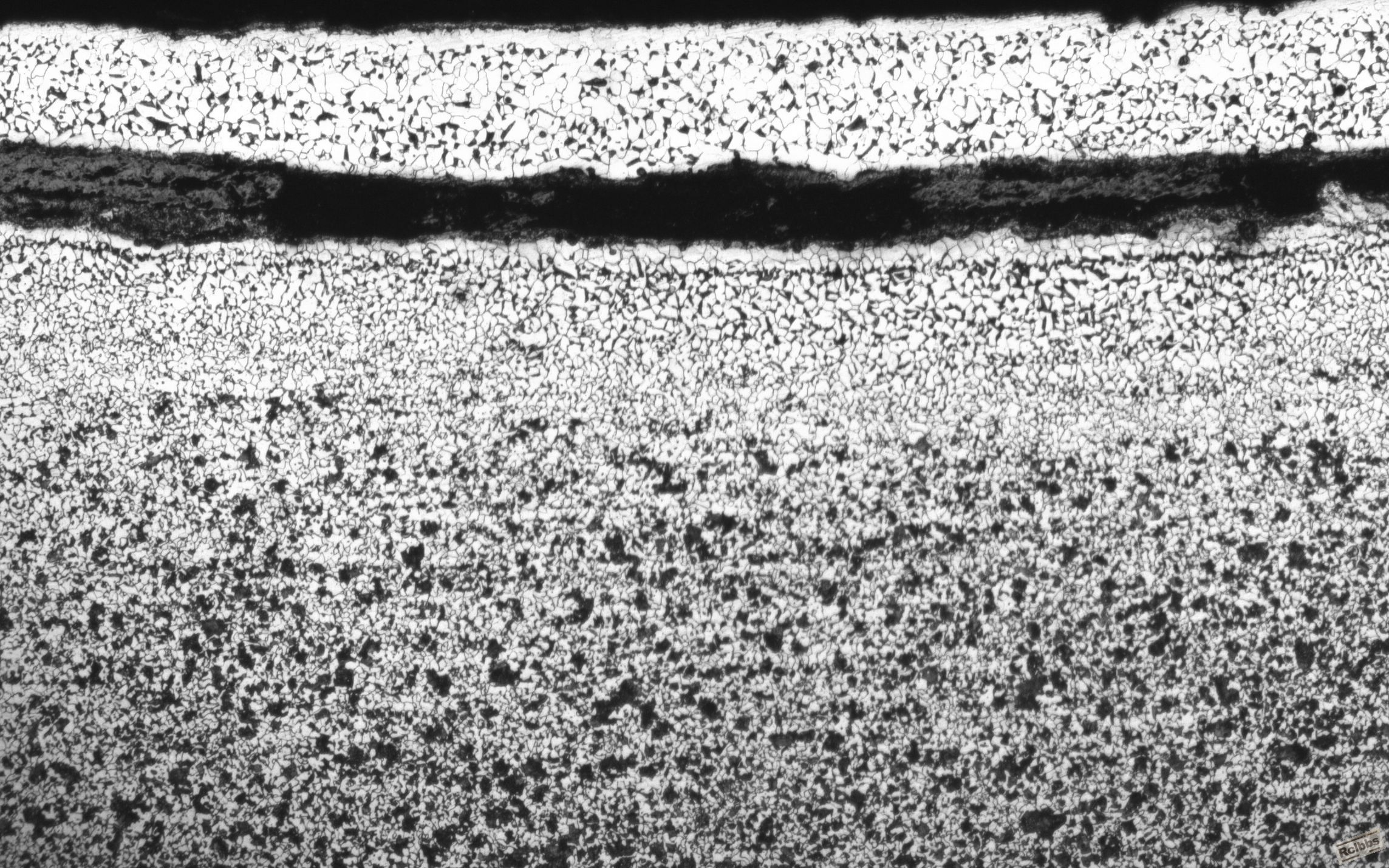

“横截面裂纹”所示缺陷很像皮下气泡暴露而形成的发纹。

wujunfeng610 · 发表于 2009-7-7 18:51:09

皮下气泡与发纹有关？我认为是轧制过程中的划痕！
发纹是没这么长尺寸的！

[ 本帖最后由 wujunfeng610 于 2009-7-7 19:04 编辑 ]

wujunfeng610 · 发表于 2009-7-7 18:52:21

爱拍照片，拍的就都传上来了，

stanlyous · 发表于 2009-7-8 13:26:49

图片拍的不错,是什么牌子的显微镜?

hexz0911 · 发表于 2009-7-9 12:20:08

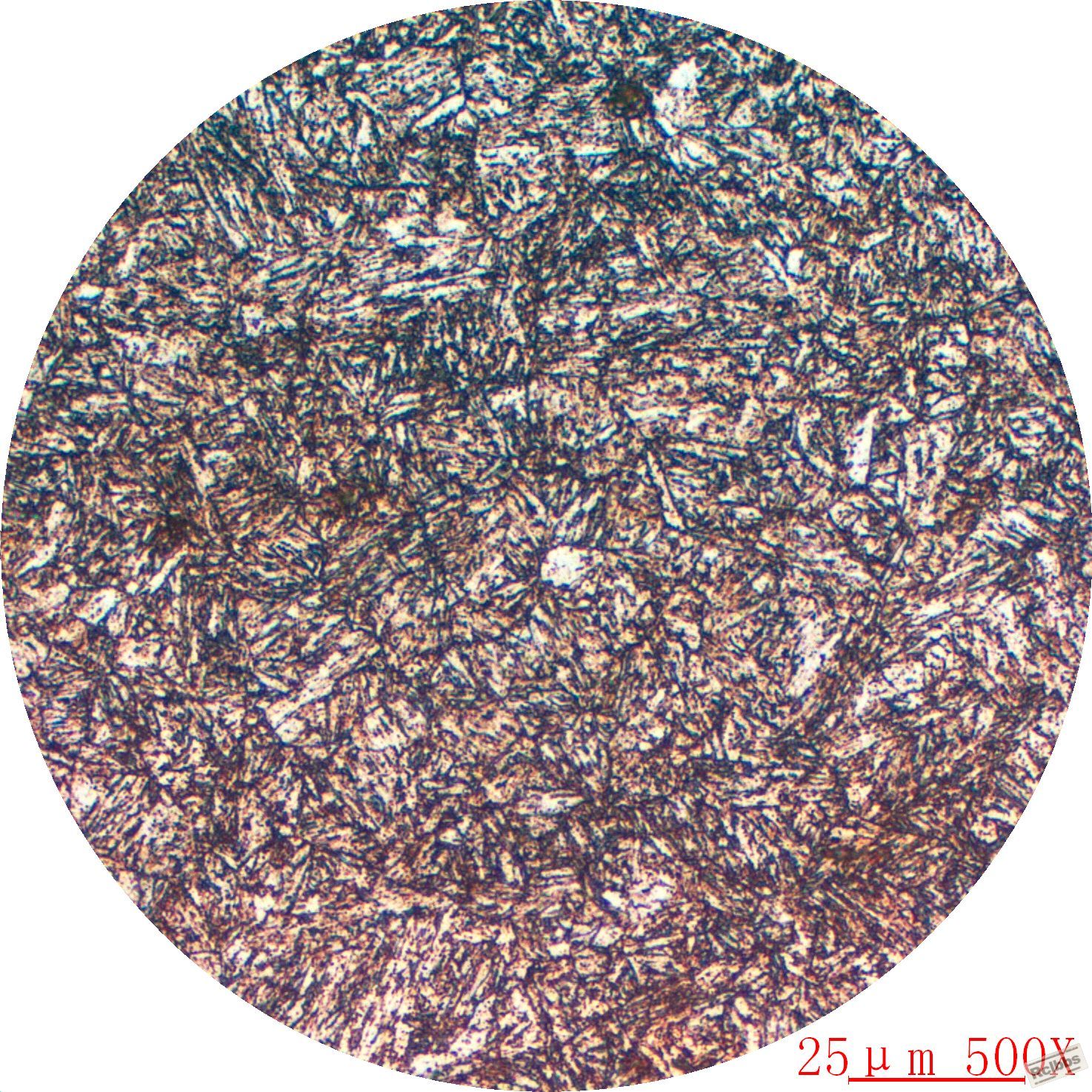

淬火组织正常吗?感觉有些粗大

MYG · 发表于 2009-7-13 21:43:40

原帖由 wujunfeng610 于 2009-7-7 18:51 发表
皮下气泡与发纹有关？我认为是轧制过程中的划痕！
发纹是没这么长尺寸的！

划痕、划伤类缺陷的横截面形状是宽度大于深度，而照片中的缺陷是深度大于宽度，所以不是轧制过程中的划痕。

		自动登录	找回密码
密码			免费注册

[原创] 30CrMnSiA组织照片
