求教一个关于20CrNi3热处理后硬度的问题

jesse1234 · 发表于 2009-9-18 22:39:53

1.20CrNi3，尺寸比较小的工件，能淬透，淬火后不回火直接测量它的硬度能到多少啊？如果回火，那回火温度与硬度之间的曲线大概怎样?有哪位高手能提供，在下感激不尽
2.20CrNi3，尺寸比较小的工件，能淬透，与第一条不同的是先做渗碳处理，渗碳层厚度大概1.8-2.0mm，渗碳后表面碳含量大概0.8~1.0，直接空冷，再加630°高温回火，重新加热淬火，不回火的话表面硬度能有多少？如果回火，那回火温度与表面硬度之间的曲线大概怎样？
由于我接触热处理的时间还不长，还请个位高位不吝赐教。

霜月 · 发表于 2009-9-19 21:20:29

20CrNi3淬火后能达到的最高硬度为50HRC左右，随回火温度提高，硬度降低。
渗碳空冷、630°高温回火、重新加热淬火后可能得到的最高硬度64~65HRC左右，150~200℃低温回火后硬度可以控制在58~64HRC。

czf000 · 发表于 2009-9-19 21:44:27

20CrNi3淬火硬度45-50HRC。
渗碳空冷,630℃高温回火,重新加热淬火硬度62-65HRC左右，180~200℃低温回火后硬度可以控制在58~62HRC。

jesse1234 · 发表于 2009-10-9 17:13:07

2# 霜月

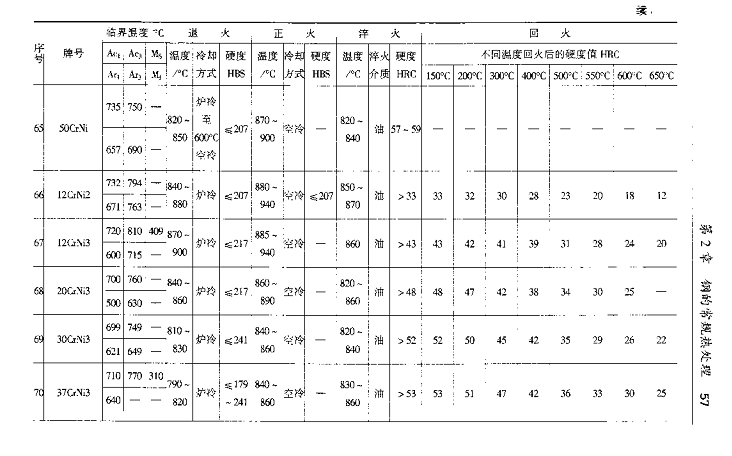

首先谢谢两位的回答，第一个问题的回火温度与硬度之间的曲线我自己补充下，如图所示

		自动登录	找回密码
密码			免费注册

[求助] 求教一个关于20CrNi3热处理后硬度的问题

本帖子中包含更多资源
