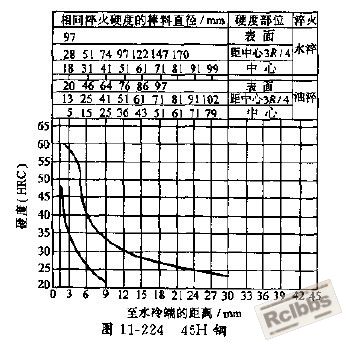

请帮忙解释一下这张表

wpq

这张表是手册第4卷里的，我比较愚钝，怎么都看不懂，请大师们帮忙解释一下，最好具体点：两条曲线代表什么？还有水淬 油淬 中心表面3R/4,还有几行数字都代表什么？至水冷端得距离等。不甚感激！

excellence

1．两条曲线（淬透性曲线）代表该材料的淬透性带宽（同一牌号的钢因化学成分或奥氏体晶粒度的波动而引起的淬透性曲线变动的范围）

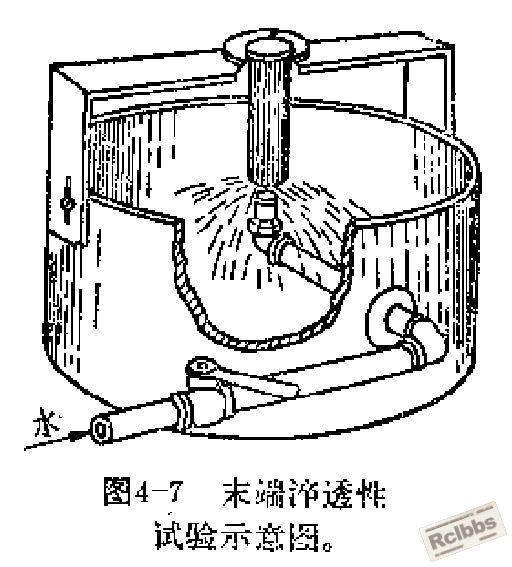

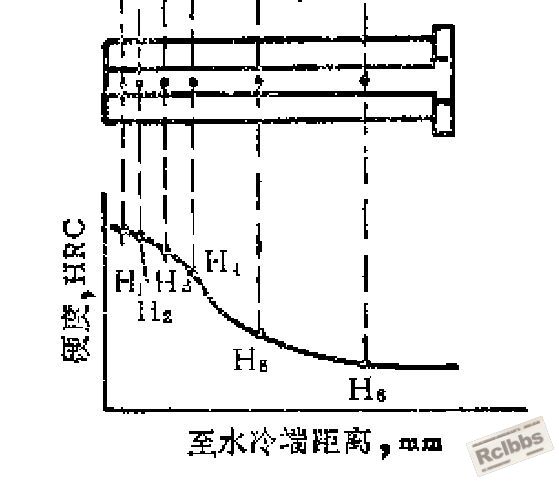

2．至水冷端距离是指采用末端淬透性试验法时，检测硬度的点与试样水冷端（试验时试样另一端不水冷）的距离

3．关于曲线上面的数字，我是这样理解的，举例来说吧：当采用水淬时直径为97mm棒料的表面硬度、直径为28mm棒料据中心3R/4处的硬度、直径为18mm棒料中心处的硬度是相同的。
以上仅供参考。

wpq

非常感谢版主指点！

搬运工

2楼的解说很准确，补充一点，
  当采用油淬时直径为20mm棒料的表面硬度、直径为13mm棒料据中心3R/4处的硬度、直径为5mm棒料中心处的硬度是相同的，且与当采用水淬时直径为97mm棒料的表面硬度、直径为28mm棒料据中心3R/4处的硬度、直径为18mm棒料中心处的硬度一一对应。

搬运工

再补充一点：
水淬时棒料直径为51mm据中心3R/4处的硬度，棒料直径为31mm中心处的硬度及油淬时棒料直径为46mm的表面硬度，棒料直径为25mm据中心3R/4处的硬度，棒料直径为15mm中心处的硬度是相同的。
其余据此类推。。。。。


钢的淬透性曲线有很高的使用价值

cadl

看了楼上的讨论，我也有一点不明白的地方，表头与表中曲线的数据是对应的吗？

ZTY5439

当然是的 ，也就是搬运工说的那样，硬度值也是相对应相等的。

cadl

请教，至水冷端的距离测得的硬度值与表头棒料各处的硬度值是什么关系呢？
比如，至水冷端距离9mm处硬度为22~33，对应的是油淬棒料24（中心），41（3R/4），64（表面）处硬度。这个对应的数值是测量出来的还是有什么关系？
如果出现一个新材料，我要测它的淬透性，当我用端淬法检验时，我如何来确定该材料的淬透性数值呢？

iyufeng

同意8楼，希望能详细解释一下如何确定淬透性数值。
还有一个问题就是：对于同一材料同一位置的硬度怎么会差别那么大呢？比如图上的距离水冷端9mm处，硬度是22--33。硬度区间这么大，那么对生产上有什么用处。

jixieman

对于至水冷端的距离在实际生产中可作为有效壁厚来看待，然后数值的大小可判断淬硬数值的范围。

cadl

难道是按照半马氏体区的硬度来判断？有不同材料半马氏体区硬度的表格吗？哪位达人能分享一下，感激不尽！

sjb312

2楼很到位啊，图文并茂

cyqzhh

请问：如果我要查直径64的圆棒距表面3mm处的硬度？该如何查？
