高温淬火与过热和组织粗大有必然联系吗？

李坚

各位：早上好！
现在随着热处理技术的发展，出现了高温淬火、亚温淬火等新工艺，亚温淬火好理解；但高温淬火是否易导致过热和晶粒粗大，力学机械性能是怎么提高的？
请各位专家、朋友给予回答。

sacb

好像高温淬火值的是有些合金钢吧，这些钢的合金元素含量比较高，在奥氏体化时候还要考虑合金元素的扩散均匀化过程，淬火温度的设计不仅仅依靠Fe-C相图，还要考虑三元系相图等，比普通的碳钢的相同含碳量下淬火温度要高。

tlx322

确实有高温淬火，个人没有实验过。
主要是真对低中碳钢，为了或得板条马氏体，提高淬透性，提高断裂韧性，获得较好的综合性能。

wycwyc

低碳钢和低碳高合金钢采取高温淬火，一般不会产生过热组织，但温度也不能盲目高。

邱清友

哈哈，本人是做热处理设备的，借各位的本事学习学习

guojianping

高温淬火与过热和组织粗大有相关联系。所谓的高温淬火，其温度的选择，必须遵循奥氏体的在此温度时未出现迅速长大倾向。总之，本人感觉，不管选择什么样的淬火方式，最终获得的马氏体组织是越小越好。不知各位同行是否同意此看法？

温庆远

这里的高温淬火指的是取淬火温度的上限，升温速度快，晶粒来不及长大，广泛用于盐炉的工模具淬火，也叫快速淬火法

renbenfg

现在的高频加热和中频加热淬火法。也可称高温高速加热，组织和晶粒并没有长大。反而到细化。

所以因为

快速淬火法是在常规淬火温度上抬高加热温度不超过100℃的范围，但加热时间有所控制（缩短），对形状简单的工件比较适宜，需要操作者有一定的经验。

tlx322

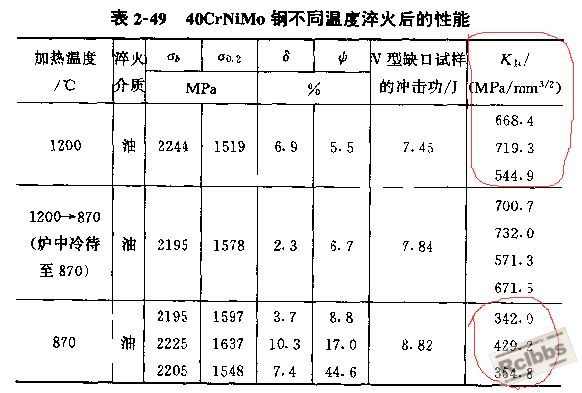

高温淬火的温度很高，并非是取普通淬火的上限，要高50以上，甚至过热到1200度，主要是使奥氏体稳定化，增加淬透性，增加残余奥氏体，获得较多的板条马氏体，从而提高韧性，提高耐磨性。当然晶粒肯定会粗大的。6楼说的一定要晶粒越小越好并不正确，要看工件的性能要求和服役条件而定。
这里说的高温淬火应该不是感应和火焰淬火，不知楼主可否认同

所以因为

我认同10楼朋友最后的观点，高温淬火应该不是感应和火焰淬火。
但不知道什么材料高温淬火要过热到1200度？

李坚

回复大家：好！
非常感谢大家的积极解答和耐心指导！
高温淬火不是指感应淬火，但加热速度应该也是很快的，但过热一定是不好的组织，不好的组织机械性能也一定不好，我对这个观点比较执着。

程程

高温淬火是在正常淬火温度高100度左右  适用中低碳合金钢  加热时间恰当  不会过热和晶粒粗大 成分均匀 晶粒还能细化 淬火回火机械性能提高 韧度更好

hy0808hy

我这40Cr用890-900 不知道算不算高温淬火？

程程

我看 小件就算高温淬火

888888

高温淬火是热处理的一种方式(方法),它的存在应该是符合使用性能或目的的,否则就没有必要了,过热是表现出组织粗化等现象,是操作或工艺不当造成

huangcj369

低碳钢和低碳高合金钢采取高温淬火，一般不会产生过热组织，温度比一般高80-100度。

ZX771

热处理工艺术语没有高温淬火一词，倒是加热炉有中、高温之分，采用什么温度加热完全取决于材料的Ac1，Ac3或Acm。比如高合金工具钢W18Cr4V由于Ac1点比一般材料高所取加热温度就高；当加热速度很快，即非平衡加热状态使得Ac1，Ac3或Acm点偏离平衡温度上升，加热温度自然提高，比如45钢常规加热温度840°C，快速加热可达到890°C或更高，但是在高温停留时间必须短否则将发生过热导致晶粒粗大，感应加热淬火属于典型快速加热淬火，不被称作高温淬火。

excellence

所见这方面的数据比较少，个人也从来没有应用过，但事物既有普遍性又有特殊性，其实晶粒相对粗大，性能并不一定差，例如锻造余热淬火。
另外，有时某种工艺是为了追求某项性能指标以满足其相应服役条件下的使用寿命等，中碳钢及中碳合金钢除了有高温淬火，还有过热淬火工艺（10楼所说的1200℃加热即属此类）
