这份检验报告中的ITP是什么组织?

秋天的风

我的热处理工艺是900℃渗碳,直接降温850度淬油,出现了不良组织,有什么改进措施?

LINFH

似乎是JDV要求.
ITP为高温转变组织.主要是贝氏体
采用快速油冷却.

motion_0576

1  ITP意识是英文Intermediate Transformation Products 简写，可以理解为“高温转变组织”或者直译成“中间转变产物”，意思就是转变产物中不是马氏体，而是贝氏体或者托氏体类组织。
2 这项关要求在国内产品金相检测中少见，但再国外产品金相检测中基本都有此项要求。主要是衡量“渗碳淬火”淬火质量的要求。受材料淬透性、淬火油冷速、工件尺寸、表面碳浓度等影响较大。
3  按照JD标准，表面不允许出现ITP（内氧化非马层除外），并且对出现ITP深度有要求，一般齿轮类节元处出现5%ITP深度要大于有效硬化层深度下限的50%以上合格。齿根处出现5%ITP深度大于25%深度。（简单叙述就是：节元大于层深要求下限一半，齿根大于层深要求下限四分之一。）
4  仔细阅读一下JDV21标准吧，如果没有让天津约翰迪尔提供。

秋天的风

我们是用井式炉生产的,又没有快速淬火油,缓冷后重新加热淬水,会增加成本,看来这个产品做不了.

qinqiang268

一般在感应淬火表面组织中经常出现ITP组织，但量都在5％以下。
渗碳淬火表面出现ITP组织很少见，可能是转移不及时所致。

何柬松

渗碳过程中可以提高点碳浓度试试。

aaron01

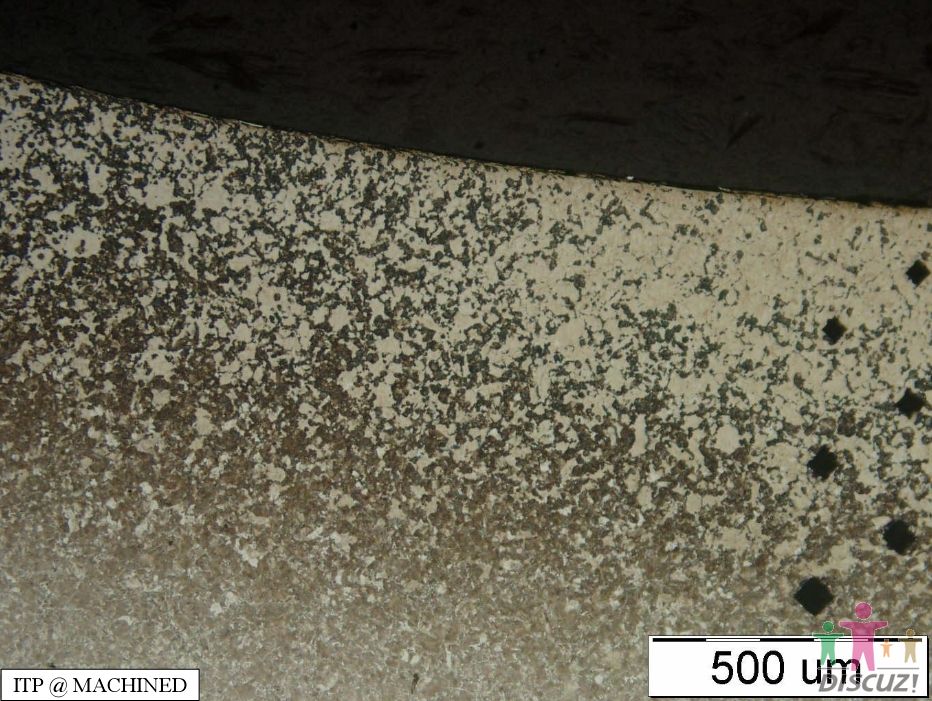

如果我判断不错的话，楼主这个零件是做的低碳钢渗碳工艺吧，前面几位说的没错，表面出现中间转变组织，也就是我们说的屈氏体（图中白色部分是马氏体组织，马氏体区中间黑色网状的是屈氏体）。
低碳钢渗碳表面经常出现这种情况，原因是合金元素含量低淬透性差，在既定冷却速度下无法淬到马氏体，解决低碳钢渗碳这一问题的方法：
１，最重要的是提高碳势
２，改为碳氮共渗工艺，通入５－１０％氨气
３，提高冷却速度。

qquuaa

好资料,学习

jxtufei

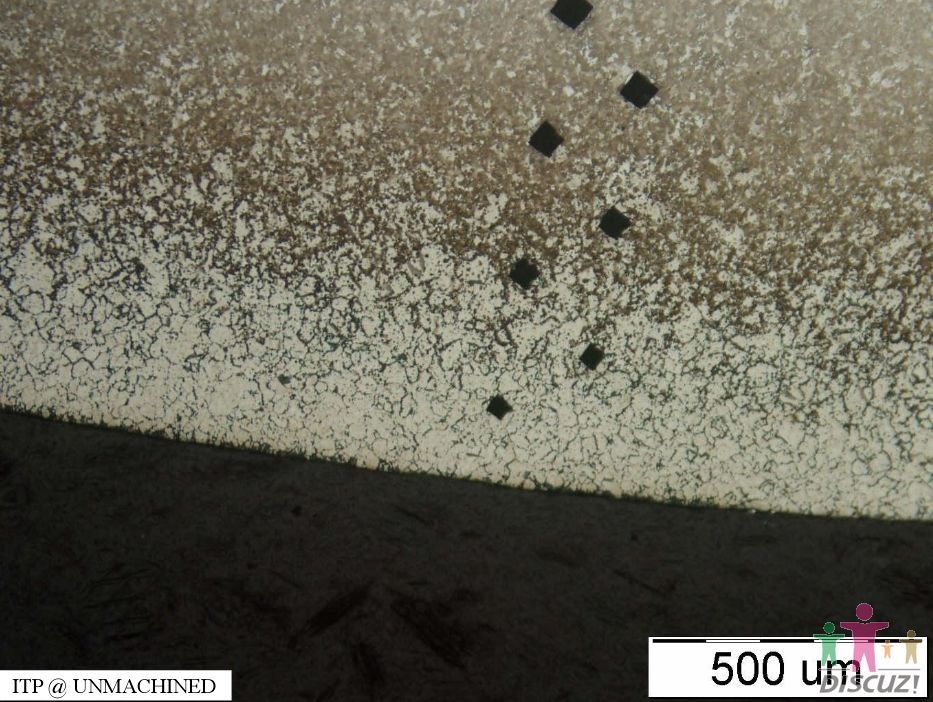

从图片中的维矢硬度计的压痕和金相分布来看，从零件表明往里硬度逐渐降低，零件渗碳层深约0.5mm，零件的渗碳过渡区硬度明显下降，说明此零件在淬火时明显冷却速度不够，心部硬度太低，有可能是材料的淬透性差，或者油冷却速度不够。从第一张图片上看，渗碳层不够均匀，局部区域渗碳效果不好。不知道此零件结构怎么样，最好是能增加渗碳层深度。
另外图片是不是浅腐蚀？这样马氏体才能显示为白色，取食体显示为黑色，请指导。

smartonion

主要还是在增加冷却速度上做文章，改变工艺的话，可能会产生意想不到的副作用。其实更换冷却能力更强的淬火油也不是很复杂吧？

秋天的风

前几天做了几十件样件,基本解决了这个问题,就是操作起来太复杂.
设备是井式炉,产品用铁丝扎成串,先860度碳氮共渗180分钟钩出炉空冷,再重新820度加热保温30分钟,甲醇+煤油保护,钩出淬快速淬火油,180度回火.
