1.2367 退火后的金相组织求分析原因

fyf332526 · 发表于 2023-5-23 17:33:06

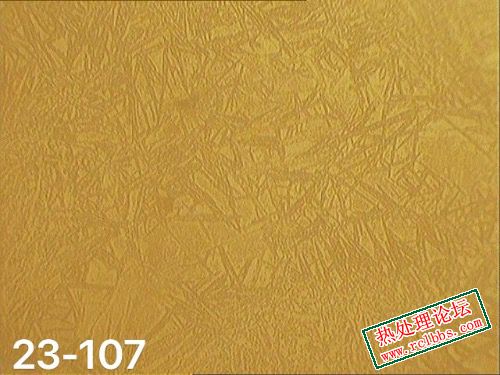

金相为400x 退火状态为什么会有那么多细针组织是什么组织。

沉浮 · 发表于 2023-5-23 18:57:43

说一下材料，还有退火工艺，是球化退火还是完全退火？还有工件是锻件、铸件还是？？

fyf332526 · 发表于 2023-5-23 23:54:33

沉浮发表于 2023-5-23 18:57
说一下材料，还有退火工艺，是球化退火还是完全退火？还有工件是锻件、铸件还是？？

图中材料是8418，球化退火，钢锭锻板材成型取样后送检的金相组织

noyarc · 发表于 2023-5-24 08:20:17

冷快了，出现贝氏体了

沉浮 · 发表于 2023-5-24 08:51:59

同意楼上大侠的说法，是出现了下贝氏体。要不然金相不会是这个样子。

fyf332526 · 发表于 2023-5-24 18:03:08

沉浮发表于 2023-5-24 08:51
同意楼上大侠的说法，是出现了下贝氏体。要不然金相不会是这个样子。

这组织是好是坏啊需要什么方法避免啊

沉浮 · 发表于 2023-5-24 18:36:33

fyf332526 发表于 2023-5-24 18:03
这组织是好是坏啊需要什么方法避免啊

既然是退火工艺，肯定对硬度是有要求的。出现了下贝氏体的话，可能硬度会偏高不符合要求。建议您最好打一下硬度看看是不是在客户的要求范围之内。

fyf332526 · 发表于 2023-5-24 19:14:43

沉浮发表于 2023-5-24 18:36
既然是退火工艺，肯定对硬度是有要求的。出现了下贝氏体的话，可能硬度会偏高不符合要求。建议您最好打一 ...

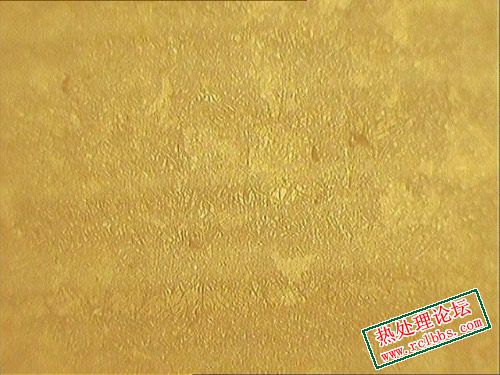

100x的图片是这样的板材表面硬度为170-200hb之间金相是板材心部组织

shenfuhai · 发表于 2023-5-25 07:49:55

来自组织遗传。
退火前的冷却过程中，形成了粗大的马贝组织；在退火时，其形态得到了遗传。

fyf332526 · 发表于 2023-5-26 10:14:29

fyf332526 发表于 2023-5-24 19:14
100x的图片是这样的板材表面硬度为170-200hb之间金相是板材心部组织

跟金相分析该锻件是否原料大于1.5t，如锻件过大冷却速度过慢冷却温度过低在300-400度极其容易形成马贝组织从而后续退火不能消除马贝组织遗传，出现此类组织情况有1.锻后冷却速度过慢，应采取快冷讲工件冷却-550-650度 2.锻后退火前冷却温度过低，应在550-650度内装炉装炉后650度4-6h待料然后在进行等温球化退火。3. 合金含量高的钢应适当降低始锻温度

		自动登录	找回密码
密码			免费注册

[求助] 1.2367 退火后的金相组织求分析原因

本帖子中包含更多资源

本帖子中包含更多资源
