热处理论坛

 找回密码
 免费注册

QQ登录

只需一步,快速开始

北京中仪天信科技有限公司 江苏东方航天校准检测有限公司 热处理论坛合作伙伴广告位
搜索
查看: 1760|回复: 8

[讨论] 40cr淬火组织

[复制链接]

签到天数: 92 天

[LV.6]常住居民II

发表于 2023-5-25 08:17:41 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司

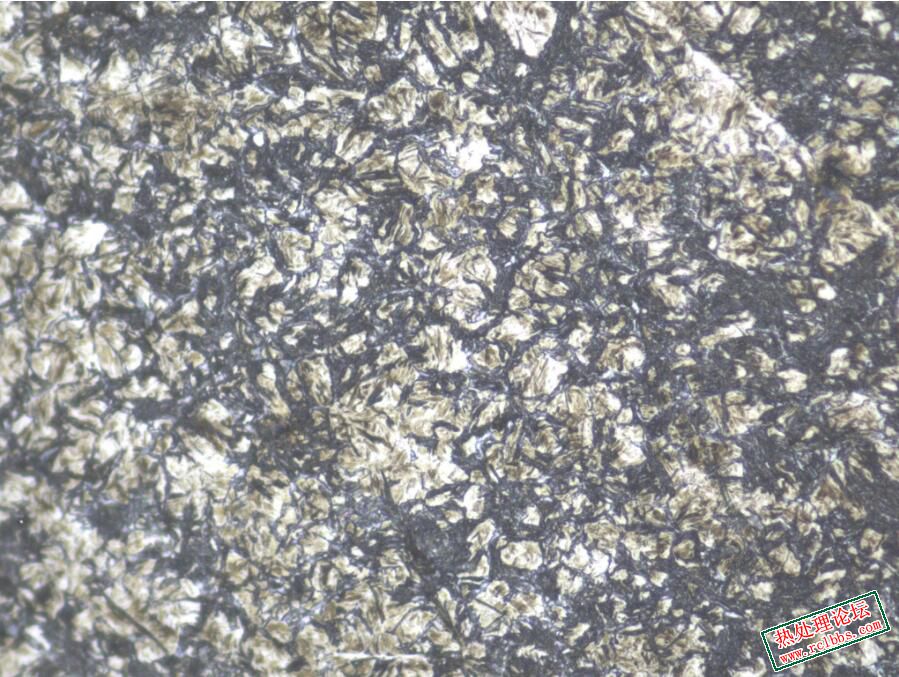

请各位大神帮忙分析一下40cr淬火组织,如何改善

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x

签到天数: 92 天

[LV.6]常住居民II

 楼主| 发表于 2023-5-25 08:18:33 | 显示全部楼层
正常工艺,规格46圆钢,感应淬火做的
回复 支持 反对

使用道具 举报

签到天数: 974 天

[LV.10]以坛为家III

发表于 2023-5-25 08:32:47 | 显示全部楼层
冷却查一下,还有硬度。
回复 支持 反对

使用道具 举报

签到天数: 974 天

[LV.10]以坛为家III

发表于 2023-5-25 08:34:13 | 显示全部楼层
这个取样及检测位置。
回复 支持 反对

使用道具 举报

签到天数: 92 天

[LV.6]常住居民II

 楼主| 发表于 2023-5-25 09:31:45 | 显示全部楼层
感应热处理 发表于 2023-5-25 08:34
这个取样及检测位置。

这个部位是距表面10mm处
回复 支持 反对

使用道具 举报

签到天数: 92 天

[LV.6]常住居民II

 楼主| 发表于 2023-5-25 09:33:07 | 显示全部楼层
感应热处理 发表于 2023-5-25 08:32
冷却查一下,还有硬度。

这个样由表面0.8CM起往心部测硬度HRC:54/50.7/50.8/45.8/45.6/40.5/40.42.6,显微硬度测黑色组织上硬度372.5HV1-39.2HRC
回复 支持 反对

使用道具 举报

签到天数: 974 天

[LV.10]以坛为家III

发表于 2023-5-25 10:21:23 | 显示全部楼层
10MM处是过渡区了,想改善就要淬深一点,频率要低,冷速加快
回复 支持 反对

使用道具 举报

签到天数: 974 天

[LV.10]以坛为家III

发表于 2023-5-25 10:23:08 | 显示全部楼层
感应淬火组织应检表面0.5处,如果是感应调质按客户要求检。
回复 支持 反对

使用道具 举报

签到天数: 379 天

[LV.9]以坛为家II

发表于 2023-5-25 16:36:23 | 显示全部楼层
细马氏体+下贝氏体+残奥
回复 支持 反对

使用道具 举报

您需要登录后才可以回帖 登录 | 免费注册

本版积分规则

QQ|Archiver|手机版|小黑屋|热处理论坛 ( 苏ICP备2021037530号|苏公网安备32059002001695号 )
Copyright © 2005-2023, rclbbs.com 苏州热协网络技术有限公司 版权所有

GMT+8, 2024-3-29 18:34 , Processed in 0.048972 second(s), 21 queries .

Powered by Discuz! X3.4

Copyright © 2001-2021, Tencent Cloud.

快速回复 返回顶部 返回列表
