AICHELIN盐浴辊棒炉

oyang · 发表于 2010-3-26 20:11:36

我公司使用AICHELIN盐浴棍棒炉。
但是目前产生一个情况，工件表面颜色不均匀，有蓝色和黑色混杂。是淬火盐槽里的问题，但是不知道怎么造成的。

希望碰到这种类似问题的专家不吝指教。

风、风、风 · 发表于 2010-4-8 08:50:32

这种现象的产生在我以前操作的AICHELIN棍棒炉淬火后出现过,和冷却介质根本没有关系的,主要是炉气的问题,工件表面颜色不均匀，有蓝色和黑色混杂产生的主要原因是淬火炉内有水蒸汽的产生所致,主要产生水蒸汽的位置在临出活的后炉门附近,在工件进入淬火槽的短暂时间产生的,对于这种现象可通过观察后炉门窥视孔上的高温玻璃上有水珠进行验证

lhwxp@sohu.com · 发表于 2010-5-9 14:29:13

发个照片看看，

renbenfg · 发表于 2010-5-10 09:24:55

你们的炉子是新上的吗？一般新炉试产会遇到这种现象，即使是国外的设备也不例外。不知你们的保护气氛可是氮气？

zhaozhihua · 发表于 2010-5-25 08:10:35

你们的炉子是新上的吗？一般新炉试产会遇到这种现象，即使是国外的设备也不例外。不知你们的保护气氛可是氮 ...
renbenfg 发表于 2010-5-10 09:24

也不尽然吧？在出料口出现一些水珠就能影响到淬火或套圈的表面颜色吗？可有得到验证？
我认为主要原因应该在淬火过程，也就是说从出料到入介质这个过程中是否处在一个相对的非氧化状态下，如果是空气中则容易因部分氧化导致颜色不一致。如果带有一定的惰性气体来隔离氧化性气氛，则可以避免这个原因。
同意付工的意见：

lmdrcl · 发表于 2010-6-18 14:23:20

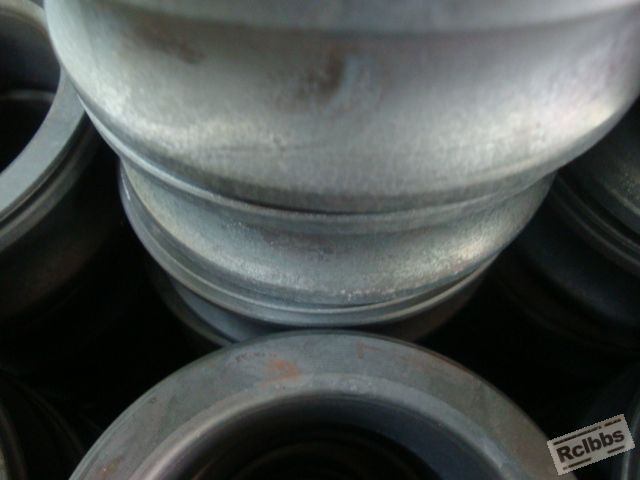

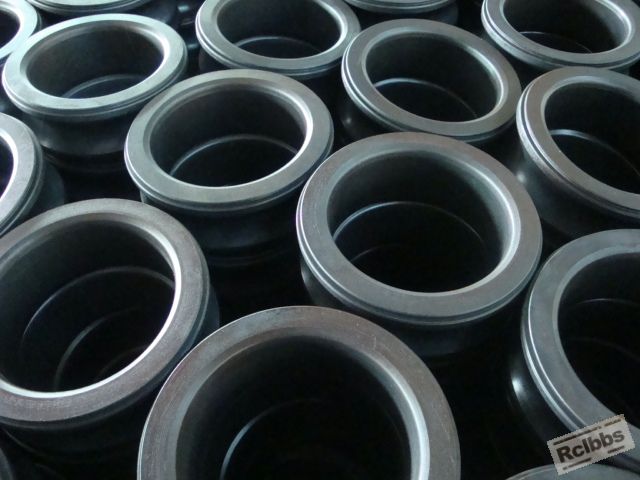

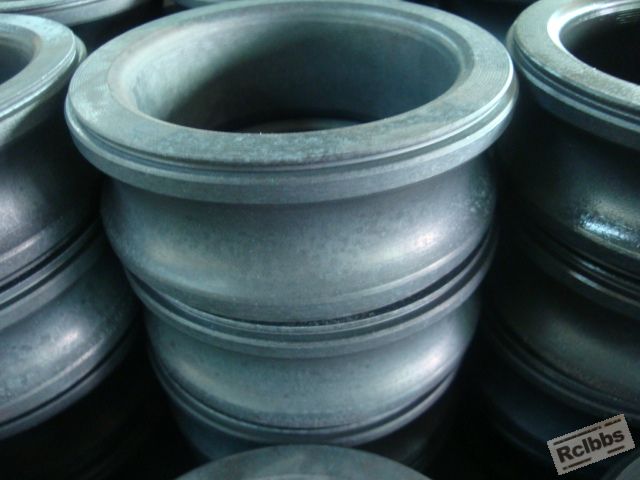

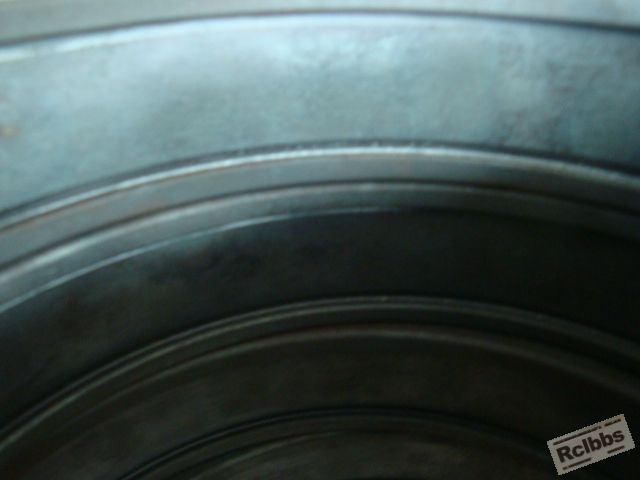

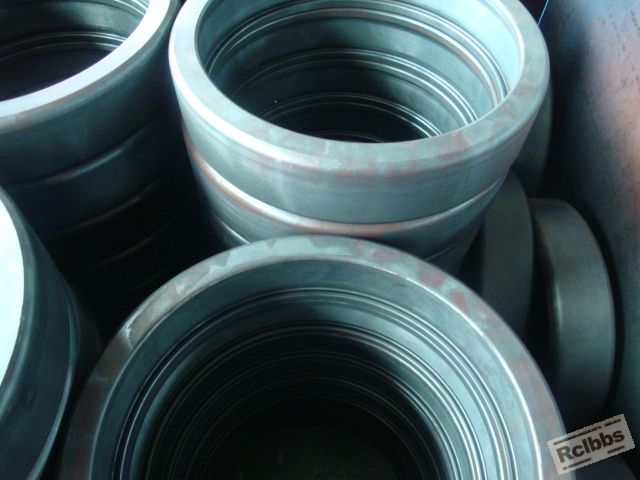

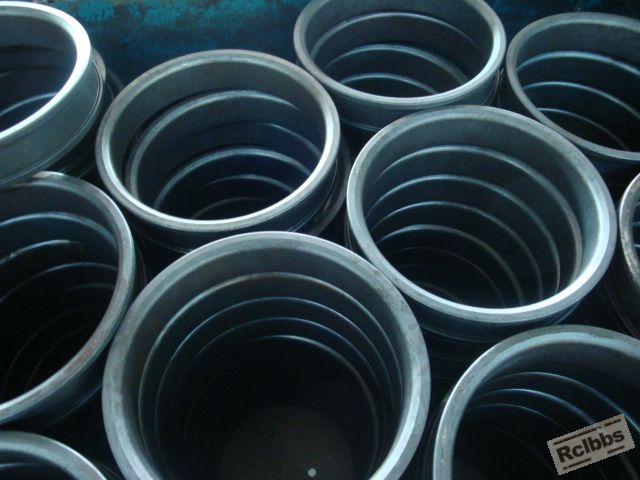

我们现在有一台盐淬棍棒炉，现在出来的套圈颜色比楼主说的还要糟糕，看看我们的产品照片，照片都是2天内生产出来的。

flyinskyzdq · 发表于 2010-6-20 22:08:19

套圈表面颜色真是烦死人了，我们公司淬火产品也是乱糟糟的，受不了了呀！还望哪位高手给总结总结呀

2080 · 发表于 2010-7-17 23:42:36

回复 6# lmdrcl

同种工件颜色：
1.工件进炉前的清洗效果。
2.炉内气氛，氮气纯度。
3.主炉内的温度，和停留时间。
4.工件从主炉进入淬火槽的传输过程。
5.淬火槽内的气体成份，淬火液的成分。

lmdrcl · 发表于 2010-7-20 09:39:05

回复 8# 2080

我们设备没有前清洗装置，我们设备用的保护气氛是氮气、丙烷、甲醇，我们氮气是自制的99.995%的，其他就不知道纯度了。

天行剑 · 发表于 2010-7-20 12:57:03

辊棒炉现在不止AICHELIN一家在做，GTYD也在做，TIANLONG也在做，杭州也在做，还有-----

2080 · 发表于 2010-7-20 23:22:30

回复 9# lmdrcl

厉害

shaod · 发表于 2010-7-21 01:17:50

盐的成分？使用的温度？

荒漠甘泉 · 发表于 2010-8-4 17:46:27

我们认为两种因素影响：工件进炉前的清洗；再个就是炉内气氛，氮气纯度。我厂使用的国内厂家也存在此种现象。

zyks0331 · 发表于 2010-8-5 12:51:58

同意楼上意见，工件进炉前的清洗；再个就是炉内气氛，氮气纯度。或者炉子漏气。

zwl · 发表于 2016-12-14 14:20:59

这种炉子还是AICHELIN的技术好，其它家都是仿制。

djh088 · 发表于 2016-12-16 15:03:27

辊棒炉和网带炉都是同样问题，淬火工件表面颜色主要是受炉内气氛的影响。

yeyuxiaofeng · 发表于 2017-1-17 22:38:59

这个应该是密闭淬火黑色正常，蓝色说明淬火槽有氧进入

7204750 · 发表于 2017-3-1 11:11:56

风、风、风发表于 2010-4-8 08:50
这种现象的产生在我以前操作的AICHELIN棍棒炉淬火后出现过,和冷却介质根本没有关系的,主要是炉气的问题,工 ...

后炉门附近为什么会有水蒸汽呢，炉内环境露点应该是没有问题。

		自动登录	找回密码
密码			免费注册

[求助] AICHELIN盐浴辊棒炉

评分

评分

本帖子中包含更多资源

评分
