一种德标钢的热处理求助

wuddizj · 发表于 2010-4-7 20:46:13

请问各位德标21CRMOV5-11这种钢国内有对应的钢号吗？我查了下好像没有。请问大家这种钢的热处理工艺
淬火加热温度，一般回火温度。用于连铸辊的轴。

stigershu · 发表于 2010-4-8 10:38:27

你取样做个化学成分分析，根据分析结果查找相近似的材料牌号，根据此可以确定你的大概热处理工艺。

burning · 发表于 2010-4-8 11:13:56

我们一般用940淬火，710回火，硬度在230-280HBS

uu263 · 发表于 2010-4-8 21:51:31

做过920淬火 680回火 270HB左右

ZX771 · 发表于 2010-4-9 03:00:14

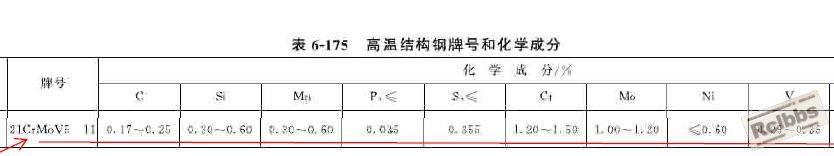

查到化学成分如下，可用相关公式计算出Ac3点确定热处理工艺。

wuddizj · 发表于 2010-4-9 18:13:51

谢谢各位！

		自动登录	找回密码
密码			免费注册

[求助] 一种德标钢的热处理求助
