35CrMnSiA感应淬火后断裂

qixiao9421 · 发表于 2023-7-1 17:00:12

材质：35CrMnSiA
热处理：调质：240-280 感应淬火：52-56，淬硬层≥4mm

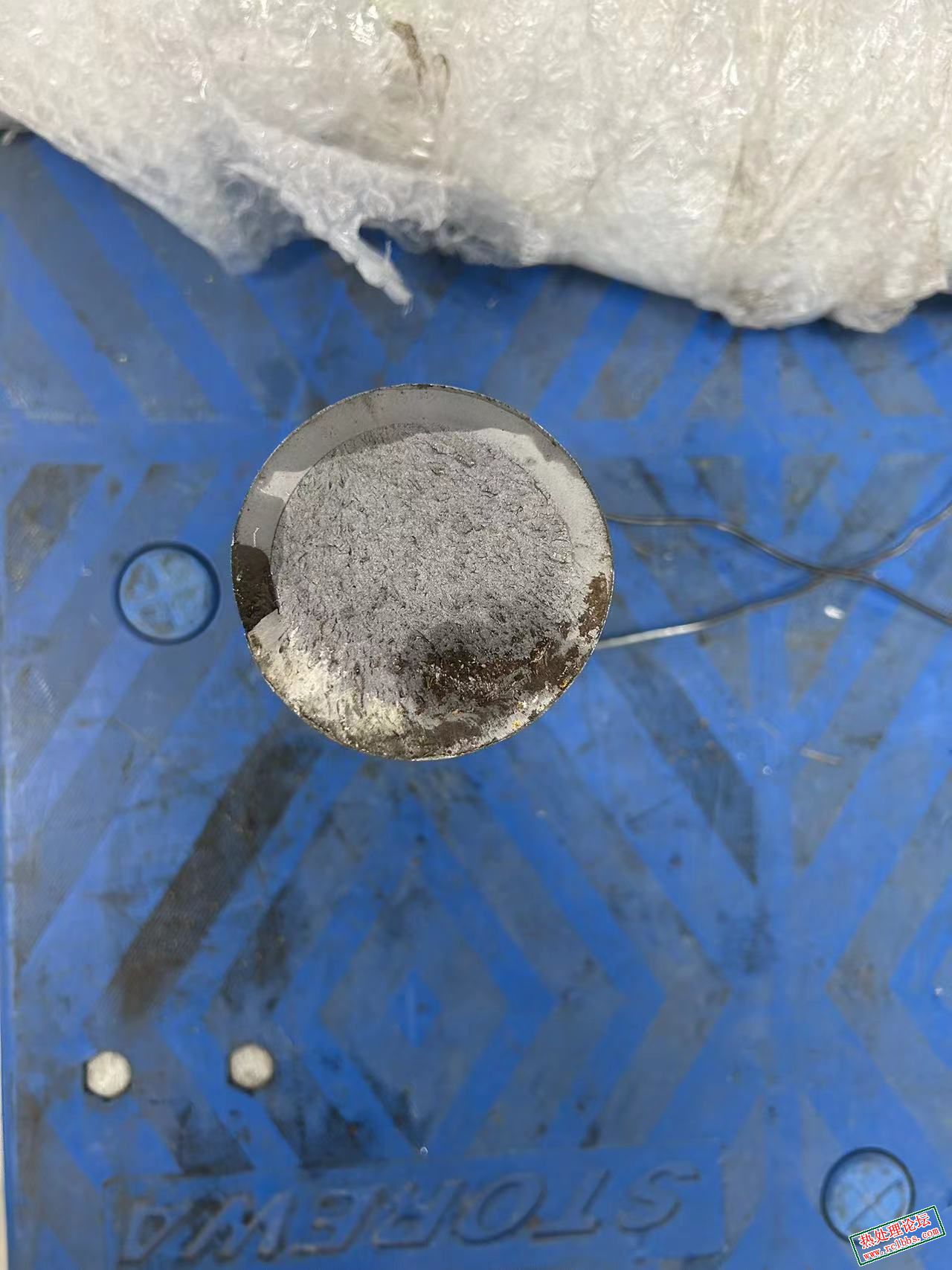

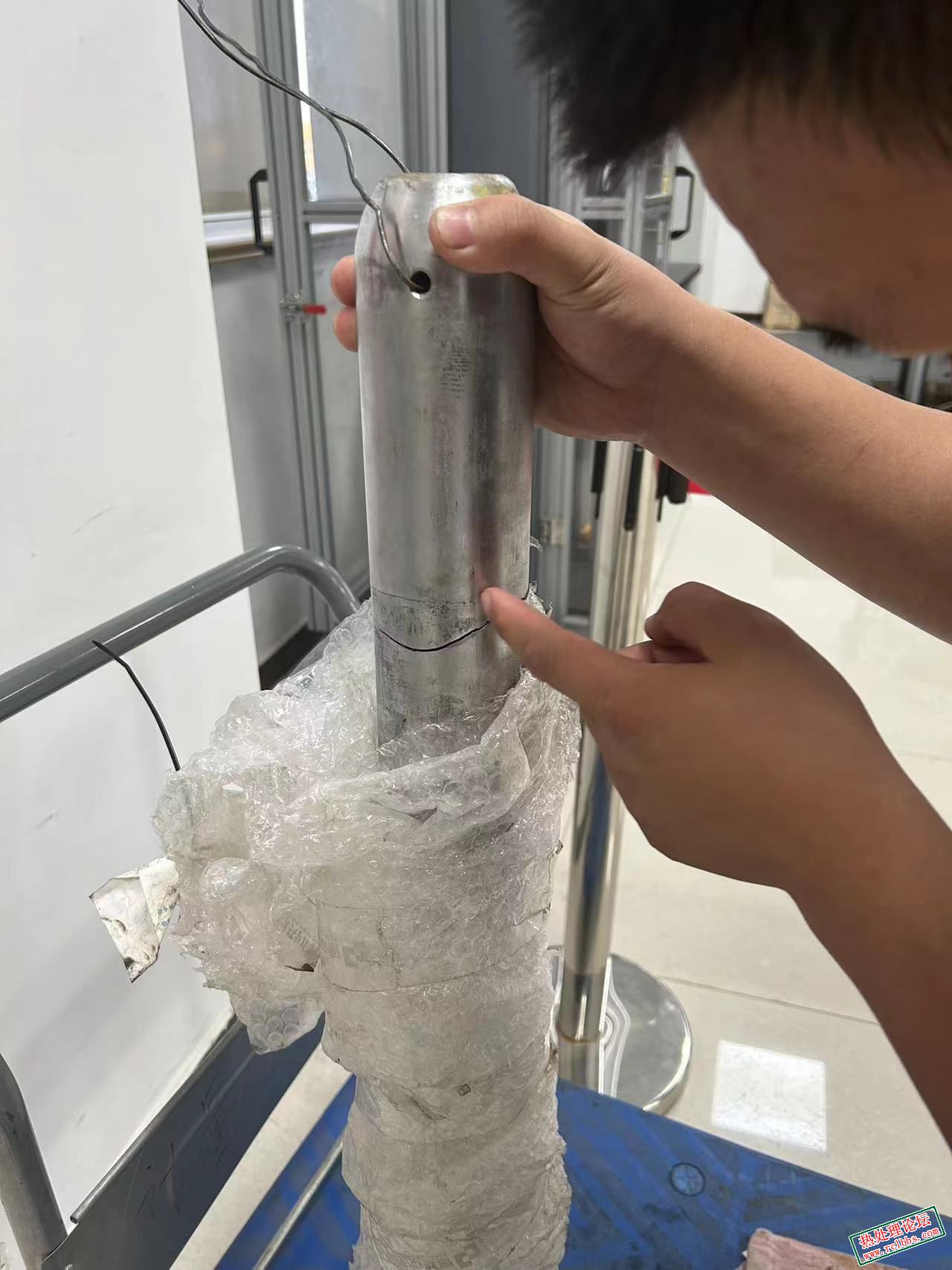

断口形貌见附图

qixiao9421 · 发表于 2023-7-3 10:52:50

热处理老马发表于 2023-7-3 10:10
断几件无所谓，只要省钱就行，这明显的淬火应力开裂，查调质组织和冷却问题。。

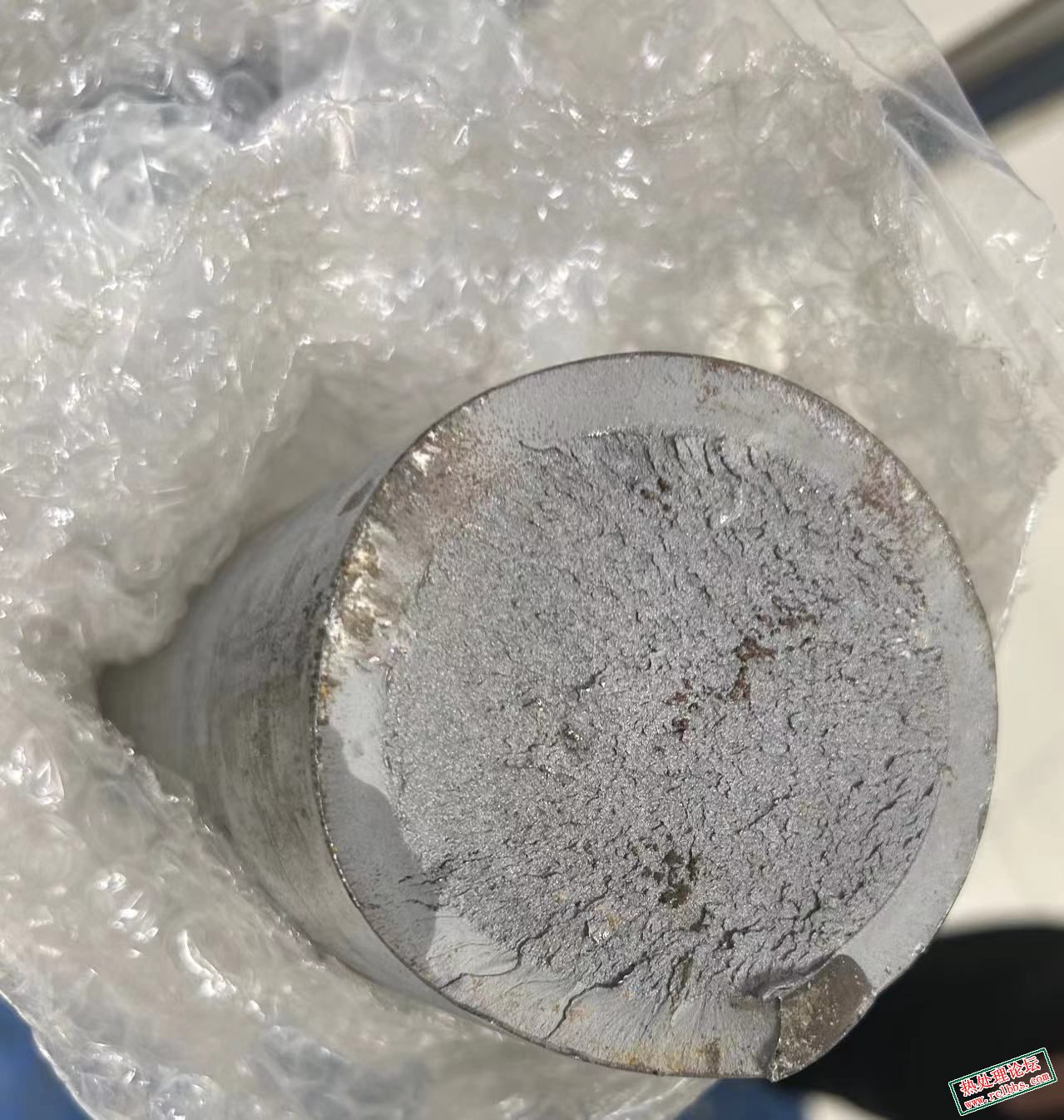

根据断口形貌，我判断初始断裂位置在第二张图的三点钟方向
但是在五点钟方向，有个黑色区域，试验人员在哪里找到了人字形裂纹拓展，认为初始断裂区在5点钟

热处理老马 · 发表于 2023-7-3 10:10:25

本帖最后由热处理老马于 2023-7-3 17:49 编辑

断几件无所谓，只要省钱就行，这明显的淬火应力开裂，查调质组织和冷却问题。。查调质组织和冷却！！

若潮 · 发表于 2023-7-6 16:40:50

这种钢能感应淬火？碳含量和合金含量都很高啊。

LINFH · 发表于 2023-7-12 08:14:19

这种刚淬火效果不错，要求也合理。就是检测一下断裂位置金相，还有断裂是个例还是？

qixiao9421 · 发表于 2023-7-12 13:53:38

LINFH 发表于 2023-7-12 08:14
这种刚淬火效果不错，要求也合理。就是检测一下断裂位置金相，还有断裂是个例还是？

成批次的。那地方应力集中的明显
但是，上个月去了一趟哈瓦洛的洛阳，见识到了中信的感应淬火，现场工程师表示，存在尖锐过度他们是可以解决这个问题
瞬间觉得自己懂得实在是太少。

412104999 · 发表于 2023-8-15 11:09:50

qixiao9421 发表于 2023-7-12 13:53
成批次的。那地方应力集中的明显
但是，上个月去了一趟哈瓦洛的洛阳，见识到了中信的感应淬火，现场工 ...

断裂处有尺寸过度吗？照片中看不出来啊？

wujunfeng610 · 发表于 2023-8-20 09:47:58

问题就出在感应淬火上，硬化层陡了，没有过渡缓冲区！

qixiao9421 · 发表于 2023-8-21 09:49:56

wujunfeng610 发表于 2023-8-20 09:47
问题就出在感应淬火上，硬化层陡了，没有过渡缓冲区！

过度缓冲区？
这是什么意思？

		自动登录	找回密码
密码			免费注册

[讨论] 35CrMnSiA感应淬火后断裂
