2Cr13调质处理

wangping2010 · 发表于 2010-4-27 14:18:05

2Cr13，外径2500，壁厚200，高度100。要求调质处理，抗拉达到950MPA.，屈服800MPA.谢谢大家！

jxing1234 · 发表于 2010-4-27 14:52:03

1000摄氏度空淬，保温150min。然后550摄氏度回火，保温200min
欢迎指正

burning · 发表于 2010-4-27 15:50:41

1000度油淬，620回火

程程 · 发表于 2010-4-27 17:09:04

1030加热，油淬到300度左右空冷，640回火。

jxing1234 · 发表于 2010-4-28 08:14:01

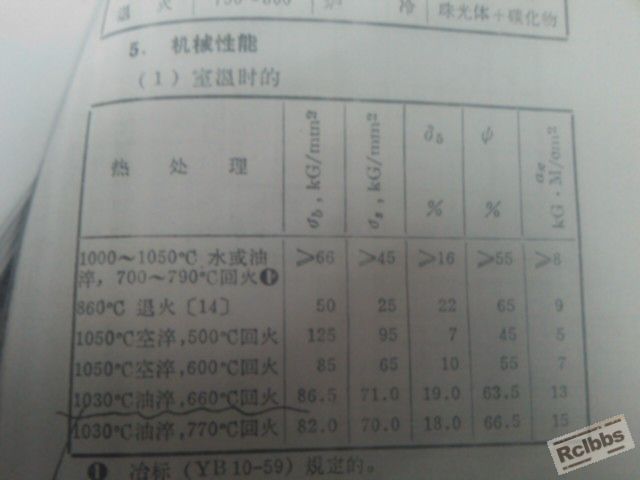

我这有个数据是2Cr13的
注意他的单位，KG/mm2 所以要乘以9.8
可以参考一下

		自动登录	找回密码
密码			免费注册

[求助] 2Cr13调质处理
