请各位大佬帮忙分辨一下这两种组织

HUANGXIA · 发表于 2023-11-14 17:04:17

材料都是Fe8Ni，均为淬回火的组织，平时淬火温度为840℃，回火温度为260℃，油浴。第一个维氏硬度在607.9HV，第二个硬度在474.0HV感觉第一个是回火马氏体+残A,第二个组织是回火屈氏体吗？第二个是不是回火过程出现了问题呢？求助一下各位大佬！！！

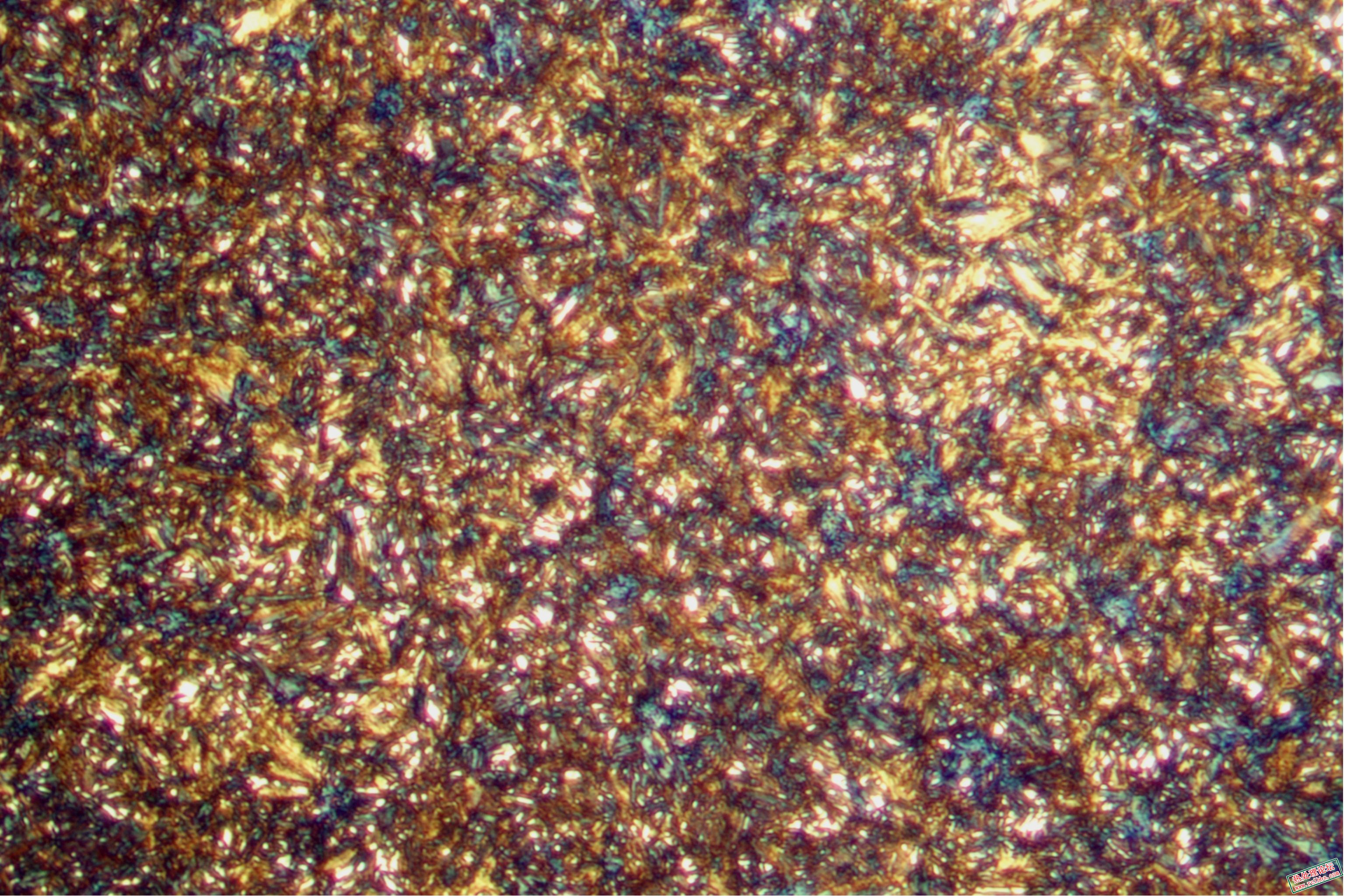

组织1.500X 明场

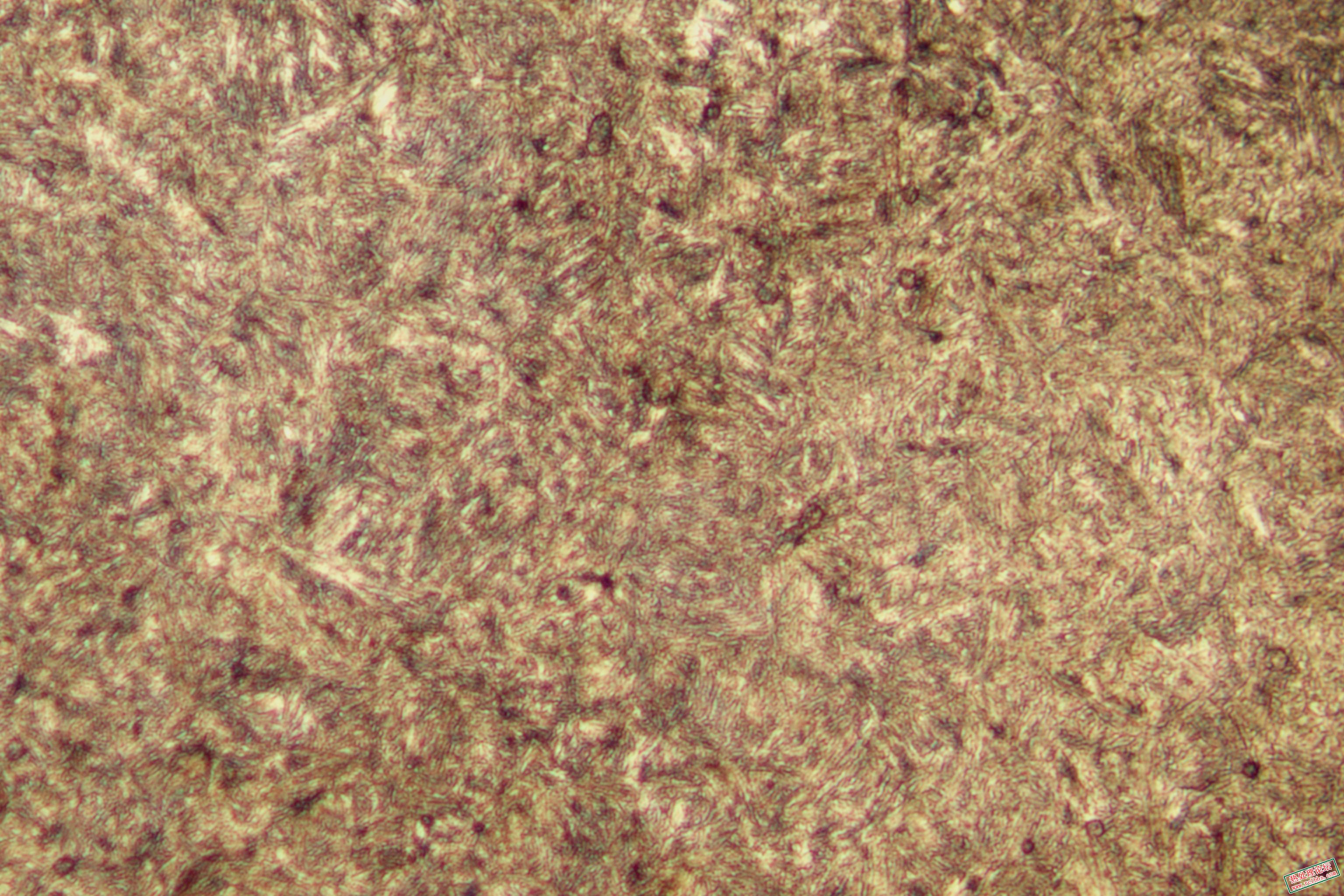

组织2.500X 明场

dzkyx1314 · 发表于 2023-11-14 19:13:34

第二个感觉好像已经回成回火托氏体了，确认一下回火温度吧。

HUANGXIA · 发表于 2023-11-15 07:54:52

dzkyx1314 发表于 2023-11-14 19:13
第二个感觉好像已经回成回火托氏体了，确认一下回火温度吧。

我也觉得像回火屈氏体，但是不是很确定

suda · 发表于 2023-11-15 09:32:38

油浴能回出托氏体？那油得多耐热啊？

另：Fe8Ni是什么材料？有具体成分吗？

HUANGXIA · 发表于 2023-11-15 13:03:45

suda 发表于 2023-11-15 09:32
油浴能回出托氏体？那油得多耐热啊？另：Fe8Ni是什么材料？有具体成分吗？

可以请问一下这个组织是什么吗？Fe8Ni是高Ni铁基合金，含碳量在0.6左右。

suda · 发表于 2023-11-15 13:50:54

HUANGXIA 发表于 2023-11-15 13:03
可以请问一下这个组织是什么吗？Fe8Ni是高Ni铁基合金，含碳量在0.6左右。

高温合金（无论是铁基还是镍基）一般都是靠固溶或沉淀强化，能够在840度淬火并获得马氏体，回火后硬度还明显下降的，岂不是跟一般的合金钢相当？何来高温强度？这是我不明白的地方。

dzkyx1314 · 发表于 2023-11-15 16:19:32

HUANGXIA 发表于 2023-11-15 07:54
我也觉得像回火屈氏体，但是不是很确定

两个组织明显差异，还得到现场去排查，然后进行再现性试验。

wanggong · 发表于 2023-11-17 13:39:32

suda 发表于 2023-11-15 13:50
高温合金（无论是铁基还是镍基）一般都是靠固溶或沉淀强化，能够在840度淬火并获得马氏体，回火后硬度还 ...

这个不熟悉，高镍往不锈钢方向，硬度上初判异常组织应该有贝或者马了。

suda · 发表于 2023-11-17 16:03:07

wanggong 发表于 2023-11-17 13:39
这个不熟悉，高镍往不锈钢方向，硬度上初判异常组织应该有贝或者马了。

高温合金需要的是高温强度和强的耐蚀性能，一般以奥氏体为基体，出现马、贝组织就不正常了，况且设定0.6的C含量，你认为是正常的高温合金吗？

		自动登录	找回密码
密码			免费注册

[求助] 请各位大佬帮忙分辨一下这两种组织

本帖子中包含更多资源
