组织说明

风来疏竹 · 发表于 2010-6-4 18:41:56

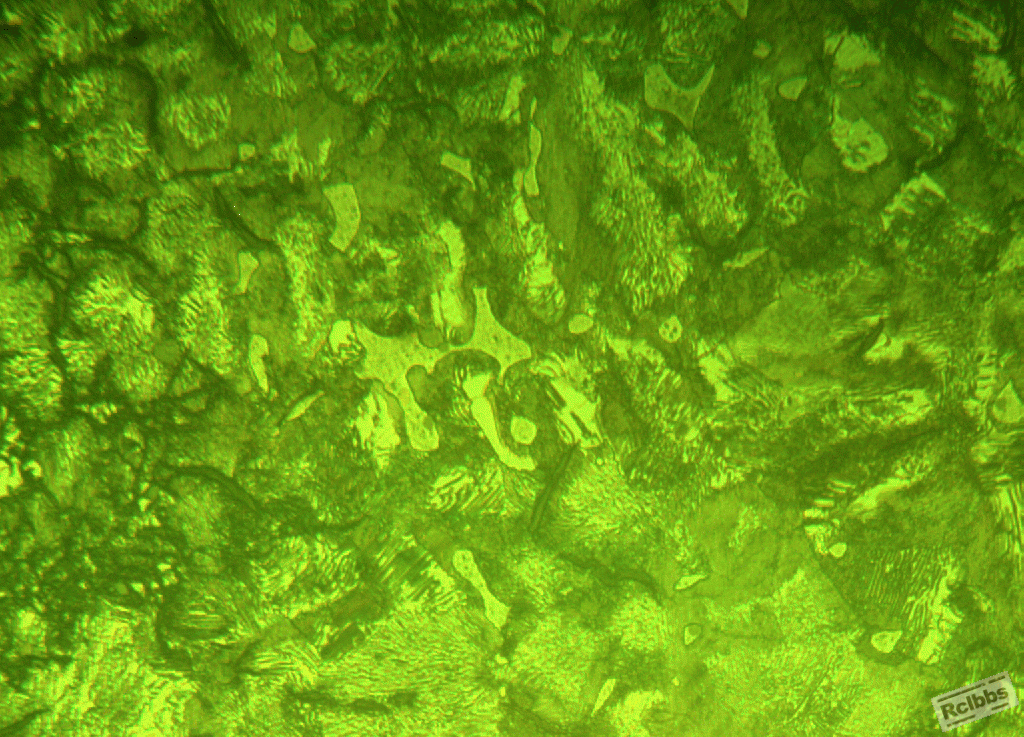

您能说出这是什么材料、什么组织吗？

tangdaodong · 发表于 2010-6-4 19:23:32

是粉末冶金吗

meng · 发表于 2010-6-4 20:18:25

是不是灰铸铁，组织是石墨+铁素体+碳化物？

ZX771 · 发表于 2010-6-4 20:21:28

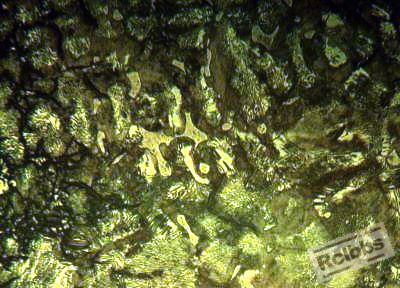

仅凭一张图无法做出准确判断，从组织呈现莱氏体枝晶特征判断为铸件，或为未经锻轧的铸锭。有很高的碳含量枝晶间隙存在碳化物，依稀看到些许石墨条（不浸蚀就好判断是否有石墨），猜测为局部带白口倾向的灰铸铁。该图经ADC软件处理后转贴如下:

风来疏竹 · 发表于 2010-6-5 09:45:06

回复 4# ZX771
还有其它组织吗？

z051443019 · 发表于 2010-6-5 10:49:27

本帖最后由 z051443019 于 2010-6-5 11:02 编辑

灰铸铁，有磷共晶，可明显的看到铸态形貌。珠光体，灰色区域（看不太清楚）组织不详，变态莱氏体。同意4楼ZX771 的看法，有白口倾向。

ZX771 · 发表于 2010-6-5 12:46:46

回复 5# 风来疏竹

还有如楼上所说的磷共晶，基体似乎不是珠光体，也斗胆猜测像淬火后马氏体。

z051443019 · 发表于 2010-6-6 13:40:27

回复 7# ZX771

如果有马氏体存在的话，那也就不会存在珠光体了，我也曾猜测那些灰色的区域是马氏体，但是看某些区域貌似有珠光体存在，因此不能对灰色区域下结论。

zsrh369 · 发表于 2016-1-26 16:24:30

磷共晶+珠光体+石墨

fengyonghe · 发表于 2016-1-26 23:09:49

亚共晶珠光体基铸铁+磷共晶

		自动登录	找回密码
密码			免费注册

[原创] 组织说明
