760*920*1220 易普森炉,怎么计算换气次数. 气体流量怎么控制.

混在西北 · 发表于 2010-6-11 07:07:28

760*920*1220 易普森炉,怎么计算换气次数. 气体流量怎么控制.
甲醇+氮气+(空气+LPG) 氮气压液体甲醇入炉.
CP需要0.35-0.45 之间,只用于淬火. CO 控制在20% 左右可以吗?
炉内压力0.1-0.2BAR.

现在的流量. 800℃放气体.
甲醇 7L/hr
LPG 0.12M3/hr
空气 23L/min
氮气 130L/min
CO 21.5±0.5%
CO2 0.5±0.1%

Jasen · 发表于 2010-6-11 10:56:05

回复 1# 混在西北
氮甲醇气氛基本原理：
炉内只通甲醇时气氛的组成为: 33.3% CO+ 66.7% H2，在实际应用时按工艺要求，通过改变N2/CH3OH的比例来调整氮-甲醇气氛的基本组成， 40/60配比为最常用的氮-甲醇气氛，其目的是代替吸热式气氛，可以减少气体发生器的投入。因此氮-甲醇气氛也叫合成吸热式气氛（Endomix）。
最常用的配比：1.1m3的N2 + 1升CH3OH。其气体主要成分组成为：20% CO+ 40% H2+ 40%N2，这也是我们常说的氮气与甲醇 1.1:1的关系。

再来看你的流量：甲醇：7L/h，氮气：130L/min=0.13x60=7.8m3/h
通入炉内的氮气与甲醇符合1,1:1的原则，所以CO=20%左右，　氮气和甲醇的总流量=14.8m3/h.
装料区炉膛有效尺寸760*920*1220，计算时考虑其与马弗之间的距离，左右各加200mm作为计算依据（此尺寸取舍会影响计算结果，所以计算出的结果只能作为理论值作参考，实际流量的调整还是应以产品处理后的结果为依据）,这样炉膛容积=1.16x1.32x1.62=2.45m3, 换气次数=14.8/2.45=6次/h,
哈，看来你的流量完全是按易普森设备技术参数表调整的。通气量大对工件处理肯定是有好处的，在不影响零件处理结果的前提下，你的氮气和甲醇的流量可以适当调小，但注意必需保证氮气与甲醇 1.1:1的关系，否则CO的含量就不是20%了。

一路飞歌 · 发表于 2010-6-11 17:42:10

上楼真够胆大，氮气是气体，甲醇是液体，你也可以把它们的流量直接加在一起计算

yangxinshan · 发表于 2010-6-11 18:40:14

7.8m3/h+7L/h*1.66=19.42m3
19.42m3/2.45=7.926次、小时

yangxinshan · 发表于 2010-6-11 18:41:57

可以成比例适当减少介质供给量！砍掉一半！没有问题！

Jasen · 发表于 2010-6-11 18:59:27

回复 3# 一路飞歌
谢谢你的提醒。平时习惯了经验算法-采用有效炉膛容积计算时可以省略甲醇高温裂解产气量的关系，所以直接加了。
如果要先将甲醇（液体）转换为气体的产气量（1.66m3/l ）计算，甲醇（气体）＝7x1.66=11.62m3. 这样与氮气相加后，在计算换气次数时就要除以炉膛的总容积。计算出结果与经验算法基本相同。

Jasen · 发表于 2010-6-11 19:07:28

回复 5# yangxinshan
砍掉一半是否多了点。考虑甲醇产气量计算的话，炉膛容积需按总容积计算，结果应还是在6次左右。

Jasen · 发表于 2010-6-11 19:50:22

回复 1# 混在西北
你实际使用的流量比技术参数表中的数据大，按参数表中氮气6.6m3/h，甲醇6.0l/h 设置流量时，可达到换气 5次/小时。

混在西北 · 发表于 2010-6-11 21:21:12

以前定碳出来的,CP 比实际高0.1%, 放气温度790度
现在定碳出来的,CP 比实际高0.02%, 放气温度800度
不知道什么原因?
LPG, 空气流量怎么设置.

Jasen · 发表于 2010-6-11 21:49:31

定碳有变化与氧探头使用时间长短，特性有变化相关，定碳碳势与显示碳势不同，本来就应该定期做主碳调整。定碳时可多做几个定碳片，相互可以作比较，以便消除定碳操作不当产生的误差。
LPG和空气流量没有严格的规定，可以根据碳势控制实际情况作相应调整。目的是调整至碳势控制时能快速上升或下降。达到设定值时碳势控制曲线平直。
空气在进入控制偏差内即关闭。流量大小易调整，LPG有两个阀控制碳势，基本量阀决定碳势上升速度。控制量阀的大小决定碳势控制品质。偏差带内通过控制量阀的通断控制碳势。
同时要注意的是，基本量并不是越大越好，在炉温较低时如基本量调得太大，碳势上升是快了，但有可能会有碳黑产生。

混在西北 · 发表于 2010-6-11 22:51:30

以前定碳出来的,CP 比实际高0.1%, 放气温度790度结果发现红外气体分析仪里CO 和CO2 过滤阀,太脏了.
现在定碳出来的,CP 比实际高0.02%, 放气温度800度换了过滤阀

Jasen · 发表于 2010-6-11 23:15:16

回复 11# 混在西北
如果计算碳势时CO设置为模拟值时，分析仪过滤阀太脏会影响CO值传送至CP软件的正确性，这时会对计算碳势的精度产生不利的影响。若发现过滤器问题无法及时处理时，可临时将CO选择至计算值，并设置CO=20%，相对来讲，这样做反而能提高计算碳势的精度。

LIUYANG · 发表于 2010-8-17 10:14:17

回复 8# Jasen

你好！没接触过多用炉，可否介绍一下图中其它几个参数？

Jasen · 发表于 2010-8-17 10:32:30

回复 13# LIUYANG

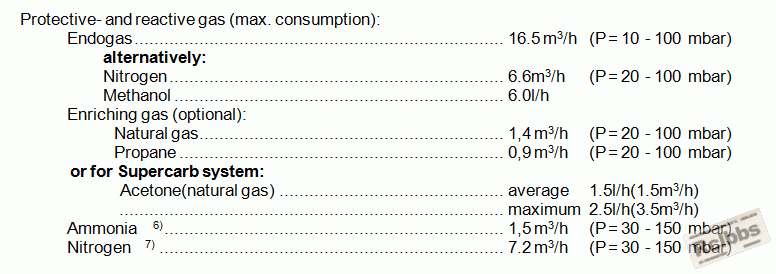

表中列出了多用炉常用的三种气氛的气源的耗量；1，吸热式气氛，2，氮-甲醇气氛，3，超级渗碳（直渗式）气氛；同时列出了富化气天然气或丙烷的耗量，这些参数是根据一定的装炉量的炉型来讲的，不同装料量的炉型其气源耗量是有区别的。

LIUYANG · 发表于 2010-8-17 10:50:55

本帖最后由玉米清阁于 2011-1-11 19:35 编辑

回复 14# Jasen

恕我愚昧，表中最后4组数字是代表什么？

Jasen · 发表于 2010-8-17 10:59:35

回复 15# LIUYANG
超级渗碳气氛系统时，丙酮（天然气）的平均耗量、最大耗量、氨气耗量、安全氮气耗量。

LIUYANG · 发表于 2010-8-17 11:09:27

回复 16# Jasen

非常感谢指教！

重新回炉 · 发表于 2010-11-16 22:52:54

你这多用炉尺寸跟我们的差不多，怎么流量大那么多！，看来我们的流量是小了点，得好好研究研究...

混在西北 · 发表于 2011-1-9 15:04:42

你们的是什么流量参数?

江湖123 · 发表于 2011-1-12 21:27:20

淬火件对换气次数要求好象没这么严吧，只要出火孔有火苗就好了
