渗碳层表面残余奥氏体的危害

lhsren · 发表于 2024-6-25 12:05:13

本帖最后由 lhsren 于 2024-6-25 12:06 编辑

渗碳层表面有大量的残余奥氏体，会影响冲击构件的性能吗，造成早期失效？残奥大约为3-4级。

dzkyx1314 · 发表于 2024-6-25 13:07:58

一定的残余奥氏体对于产品来说反而是有益处的。

感应热处理 · 发表于 2024-6-25 14:16:54

要具体问题具体分析。

lhsren · 发表于 2024-6-25 15:22:05

感应热处理发表于 2024-6-25 14:16
要具体问题具体分析。

能否详细解说一下？学习学习，谢谢！

zyglf117526 · 发表于 2024-6-25 16:07:35

lhsren 发表于 2024-6-25 15:22
能否详细解说一下？学习学习，谢谢！

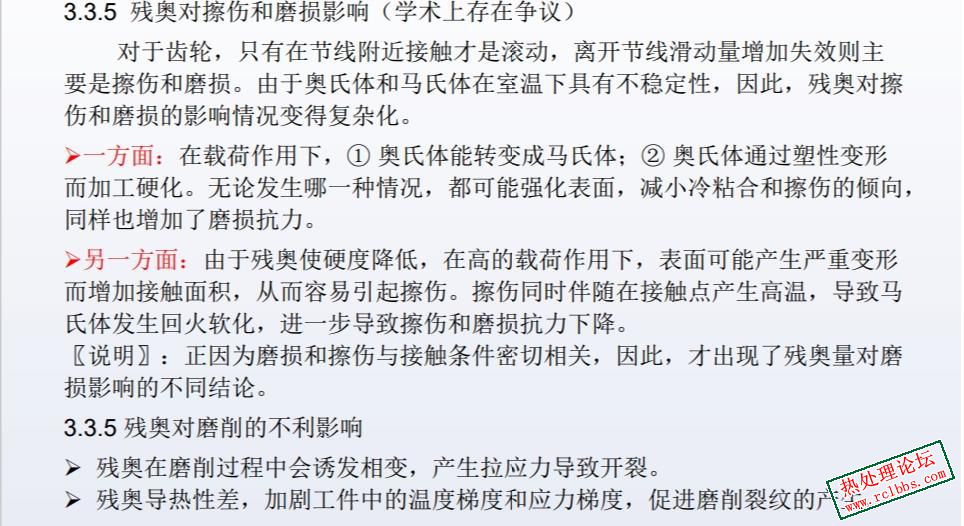

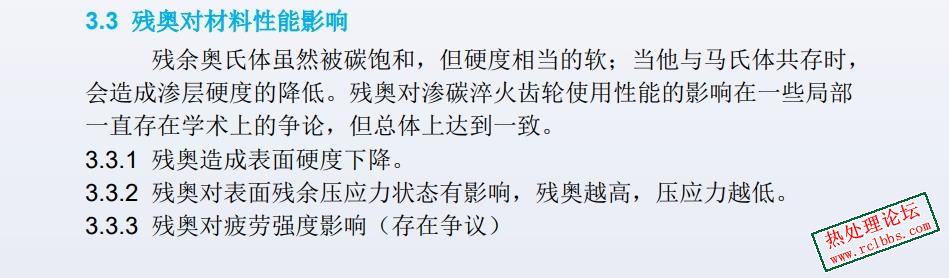

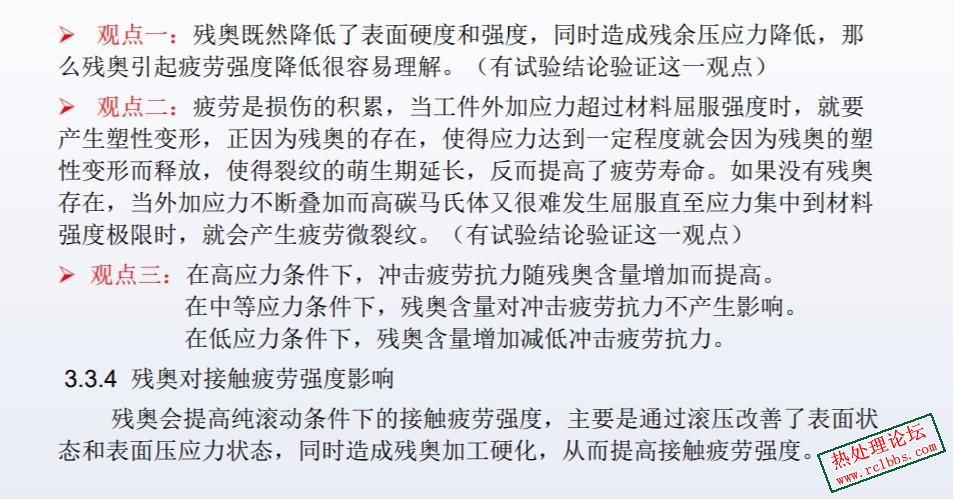

看看截图中的观点，希望能帮到你

子玄 · 发表于 2024-6-25 19:27:21

一般标准，3-4级残余奥氏体是合格范围啊，，，看使用场合

金丝猫咪咪 · 发表于 2024-6-25 19:53:31

残余奥氏体小于等于25%～30%就行了啊，残奥是不可能完全消除的

weibo520 · 发表于 2024-7-1 15:07:37

一般规定在15%是最有益的，就是标准的2级

		自动登录	找回密码
密码			免费注册

[讨论] 渗碳层表面残余奥氏体的危害
