w18cr4v 淬火问题

约翰尼 · 发表于 2010-7-1 09:55:38

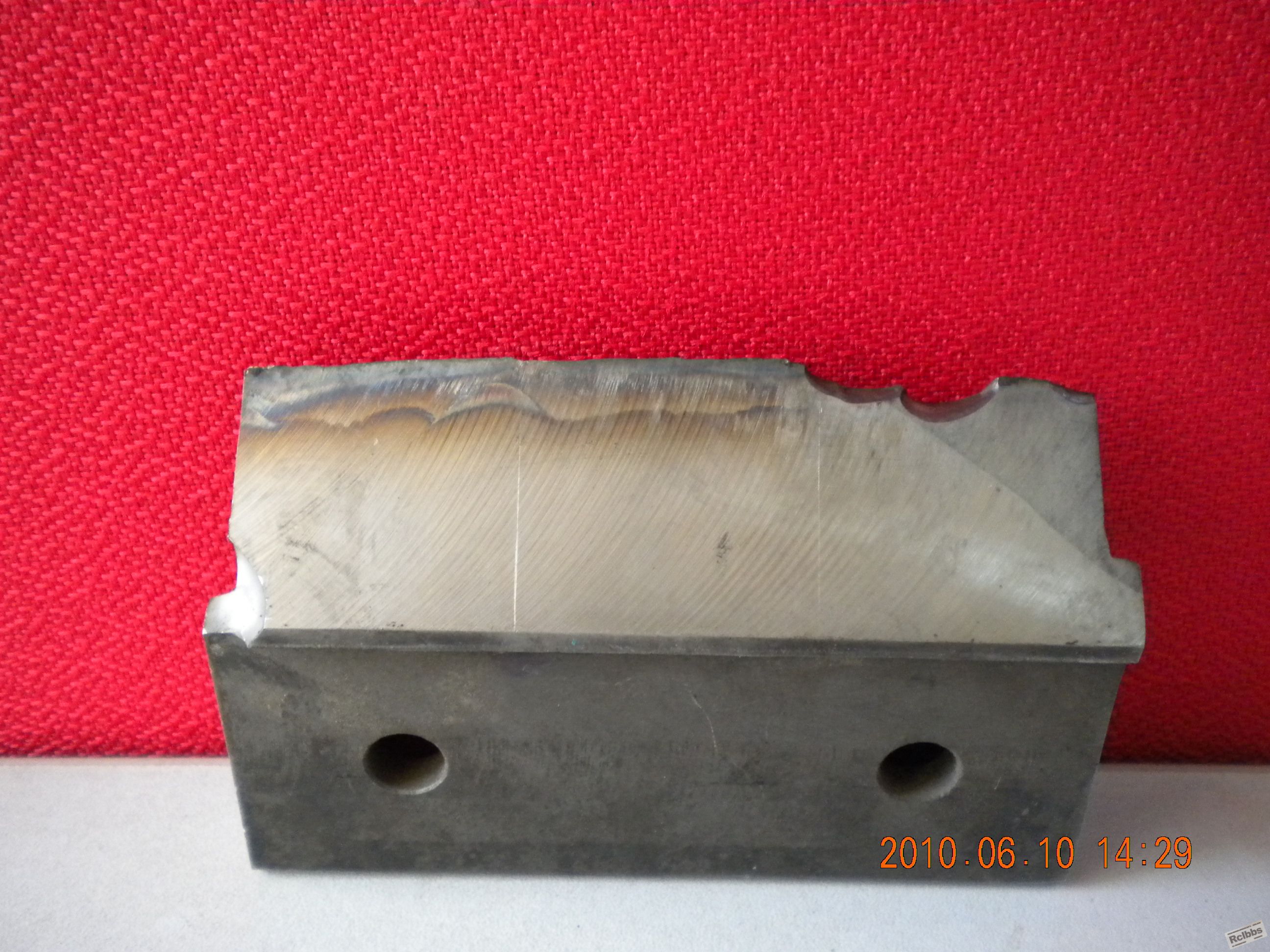

生产一个刀具，工作条件是刮红热的钢坯的毛刺，上次选了w18cr4v，但淬火硬度55-60，很快就崩刃了，不知是选材料的问题，还是热处理的问题，大家帮忙分析一下，帮帮小弟

约翰尼 · 发表于 2010-7-1 09:57:41

想选一种热作模具钢，因为是有刃的，不知能不能达到硬度要求。

约翰尼 · 发表于 2010-7-1 10:58:03

本帖最后由约翰尼于 2010-7-1 13:32 编辑

选4Cr5MoSiV1（H13）或 3Cr3Mo3W2V（HM1）或 3Cr3Mo3VNb（HM3）可以吗？
还是w18cr4v可以，只是因为我们淬火没做好？

杨青海 · 发表于 2010-7-1 11:11:29

是你们W18Cr4V淬火没有做好,正常淬火出来的硬度不高,靠高温回火起来硬度在62~64HRC!560回火三次以上!你的55~60是低温回火的吗?!

约翰尼 · 发表于 2010-7-1 12:29:12

要求60HRC以下，怕硬度高了韧性不够，刀具的工作条件大概能达到600度以上，刮红热的钢坯。您觉得这个材料可以满足吗，能给个硬度值吗？我是新手，赶鸭子上架

万立皓 · 发表于 2010-7-1 12:30:41

像这种工作条件下,选用热作模具钢会好一些,如果这种高速钢的话,就要用楼上说的,560回火三次以上,每次一小时,这出来硬度和韧性都会好一些,

约翰尼 · 发表于 2010-7-1 12:37:11

本帖最后由约翰尼于 2010-7-1 13:31 编辑

我上面说的几种热作模具钢可以吗，硬度得多高，能给个热处理工艺吗？

		自动登录	找回密码
密码			免费注册

[求助] w18cr4v 淬火问题
