挖机斗齿金相组织异常

b123xg · 发表于 2024-9-3 15:29:42

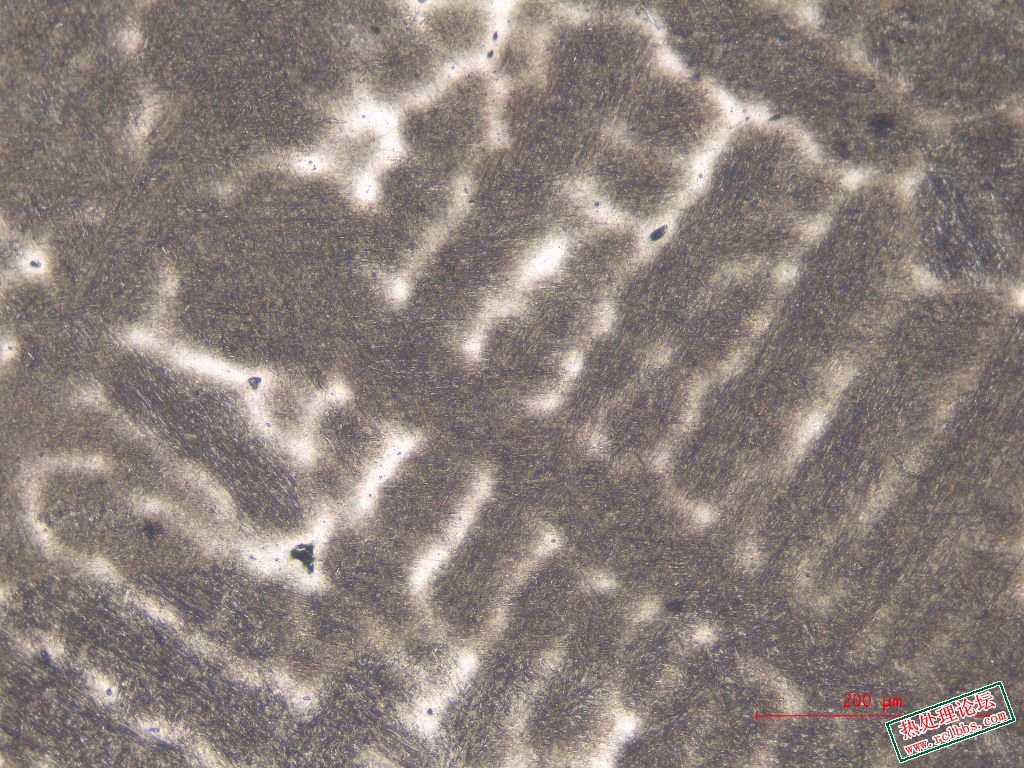

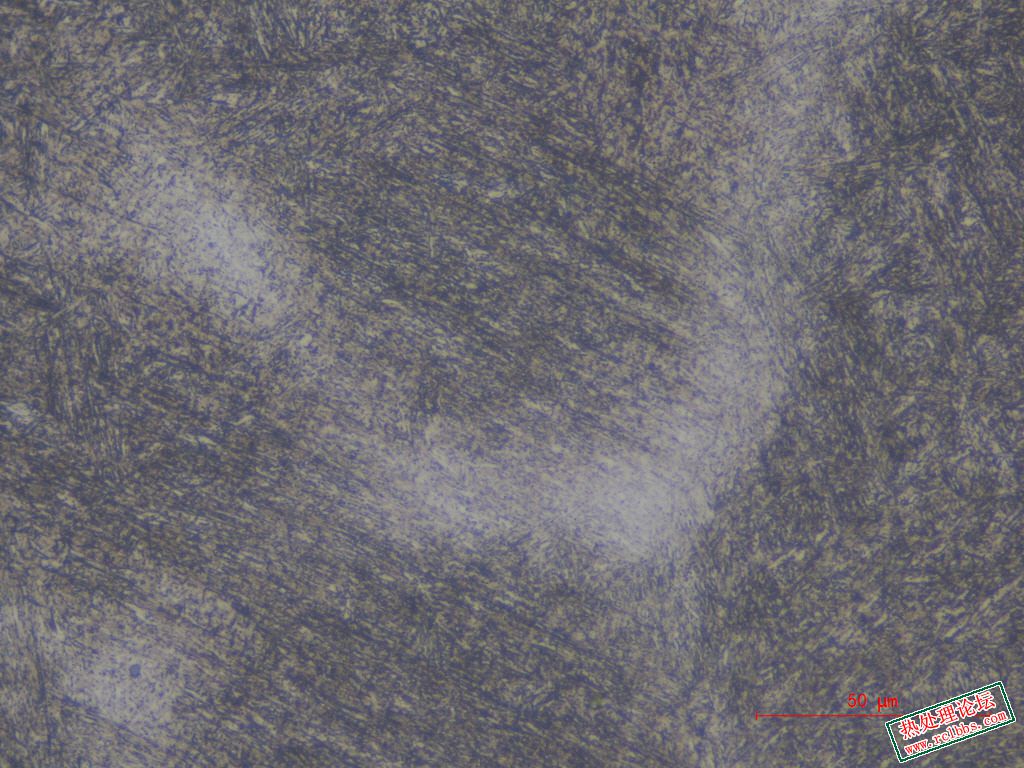

请教论坛前辈：挖机铲斗用铸造斗齿金相组织如下是什么原因造成的？硬度正常在HRC49-50，冲击功偏低。

zhuyf220723 · 发表于 2024-9-3 15:54:22

偏析，晶粒粗大，从两张图片上看

DELETE · 发表于 2024-9-3 16:49:55

本帖最后由 DELETE 于 2024-9-3 16:52 编辑

低碳钢类铸件？铸造成分偏析。

zhuyf220723 · 发表于 2024-9-3 17:34:13

DELETE 发表于 2024-9-3 16:49
低碳钢类铸件？铸造成分偏析。

低碳钢能达到这样的效果？

崔孟国 · 发表于 2024-9-4 08:37:00

应该是高铬合金铸铁，金相组织是莱氏体。

热处理老马 · 发表于 2024-9-4 08:45:42

，你这个淬火温度太高造成的吧，，正常淬火硬度达到50以上，低温回火至48--50，冲击功就高了，冷速一定要够用

b123xg · 发表于 2024-9-4 17:52:42

感谢各位前辈的指导，应该是淬火温度过高导致

zhuyf220723 · 发表于 2024-9-6 16:34:31

b123xg 发表于 2024-9-4 17:52
感谢各位前辈的指导，应该是淬火温度过高导致

你不考虑组织遗传的问题？？若原材料就有问题呢？

zhengweibo · 发表于 2024-9-6 21:10:33

应该是铸造材料偏析了

		自动登录	找回密码
密码			免费注册

[求助] 挖机斗齿金相组织异常
