热处理论坛

 找回密码
 免费注册

QQ登录

只需一步,快速开始

北京中仪天信科技有限公司 江苏东方航天校准检测有限公司 热处理论坛合作伙伴广告位
搜索
查看: 2575|回复: 6

[求助] 渗碳后组织这样正常吗?

[复制链接]

签到天数: 26 天

[LV.4]偶尔看看III

发表于 2024-9-4 18:46:25 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司
本帖最后由 XIAXIA 于 2024-9-4 19:06 编辑

铁基粉末冶金(Fe8Ni),热处理后进行过渗碳处理,渗碳处理后金相组织如下图,这样的组织正常吗?感觉和正常的渗碳组织不大一样,这个马氏体零散分布,出现这样的原因是什么呢?
求助求助!!!感谢感谢!!!

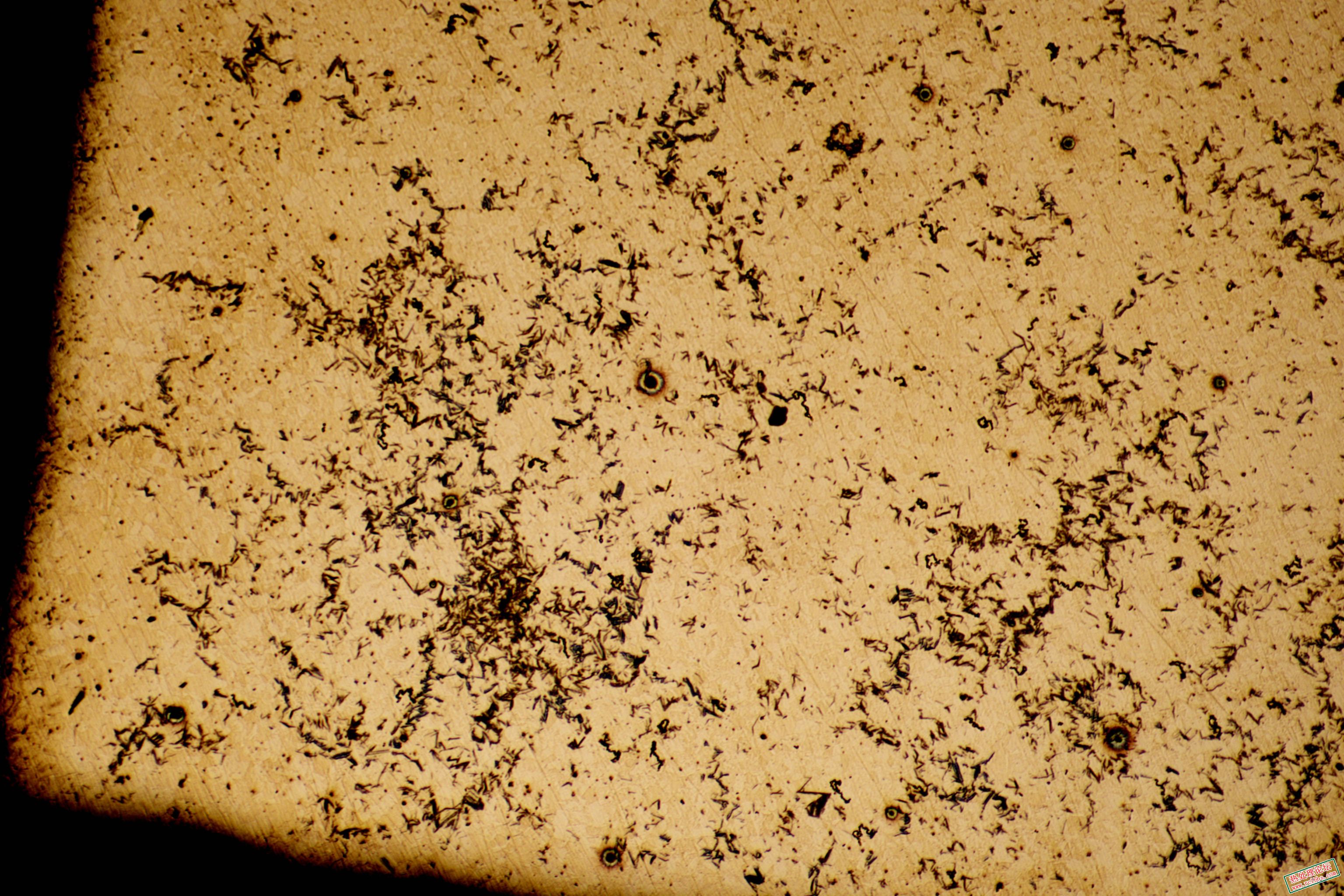

50X

100X

200X

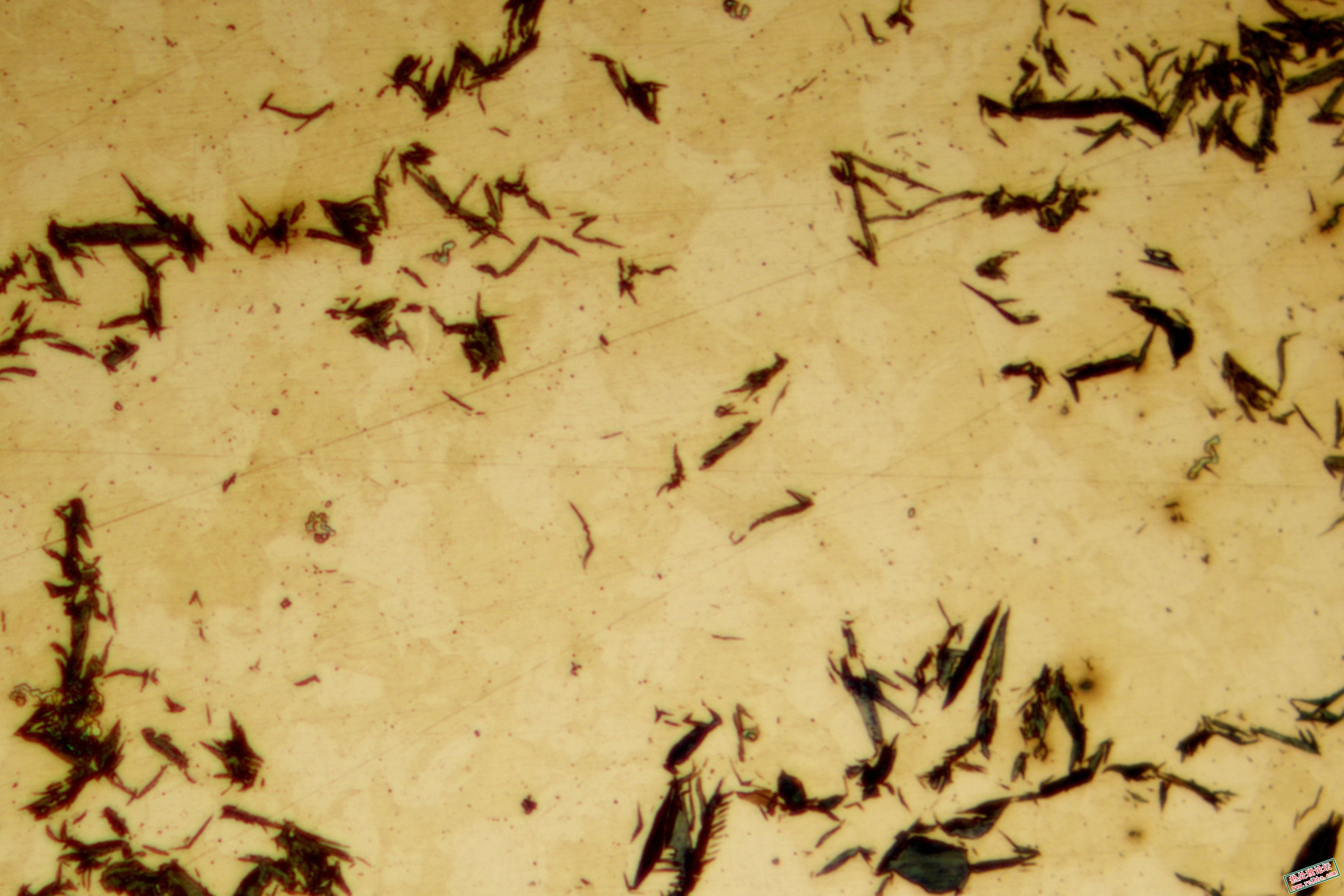

500X

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x

签到天数: 89 天

[LV.6]常住居民II

发表于 2024-9-5 08:11:45 | 显示全部楼层
基体都没有腐蚀出来把
回复 支持 反对

使用道具 举报

签到天数: 26 天

[LV.4]偶尔看看III

 楼主| 发表于 2024-9-5 08:37:11 | 显示全部楼层
热处理金相 发表于 2024-9-5 08:11
基体都没有腐蚀出来把

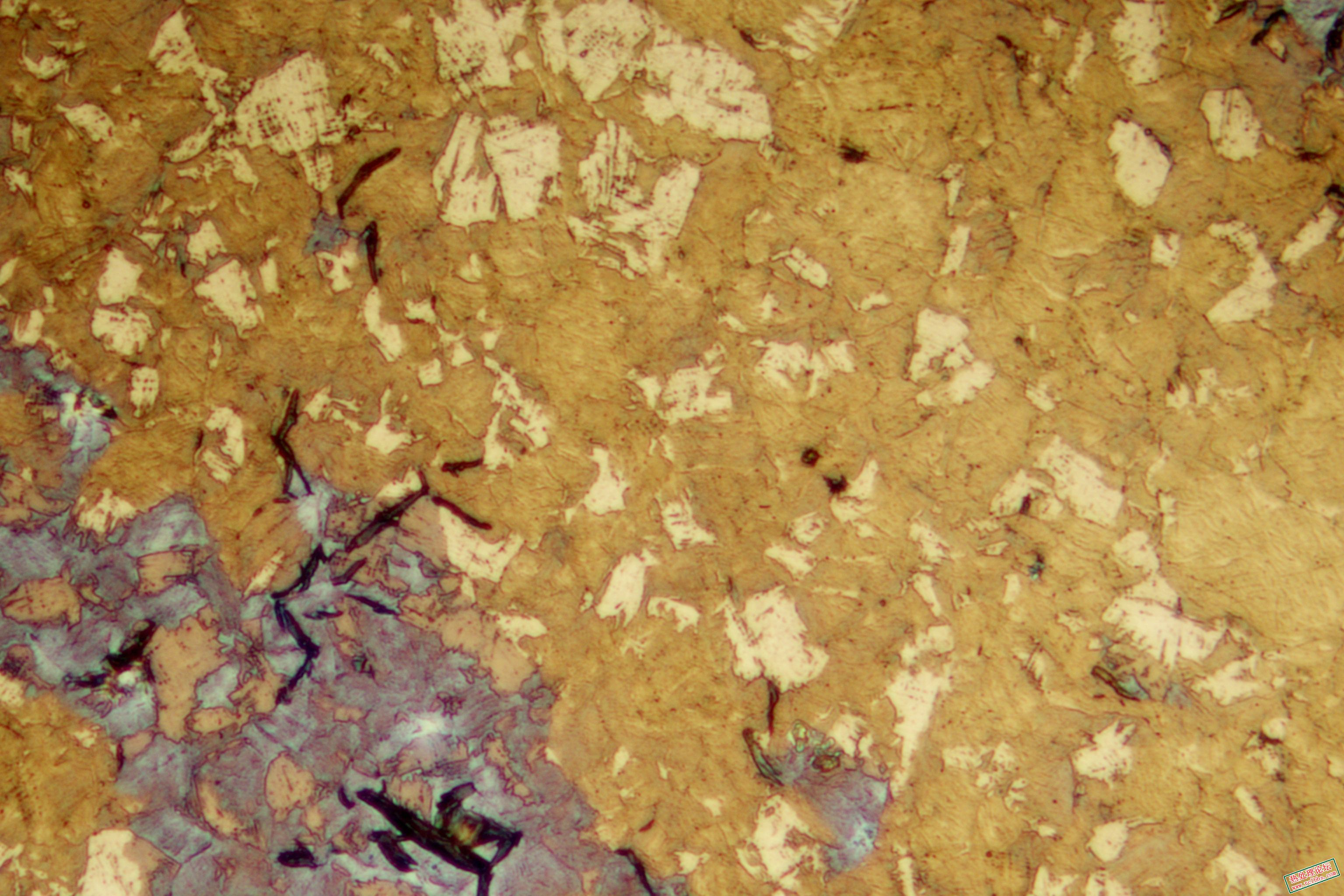

加长腐蚀时间后基体是这样,渗碳后这样组织正常吗?
500X

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x
回复 支持 反对

使用道具 举报

签到天数: 78 天

[LV.6]常住居民II

发表于 2024-9-5 10:13:58 | 显示全部楼层
XIAXIA 发表于 2024-9-5 08:37
加长腐蚀时间后基体是这样,渗碳后这样组织正常吗?
500X

您好,问一下,产品渗碳淬火后进行回火处理了吗??多少度回火的?
回复 支持 反对

使用道具 举报

签到天数: 442 天

[LV.9]以坛为家II

发表于 2024-9-9 09:18:21 | 显示全部楼层
反正我们的粉末冶金件渗碳金相跟这个差不多。
回复 支持 反对

使用道具 举报

签到天数: 119 天

[LV.6]常住居民II

发表于 2024-10-7 13:22:09 | 显示全部楼层
白色富镍奥氏体,灰色马氏体,蓝紫色是水痕还是就是本身金相,像屈氏体,冷速是不是慢了
回复 支持 反对

使用道具 举报

签到天数: 32 天

[LV.5]常住居民I

发表于 2024-10-7 13:44:15 | 显示全部楼层

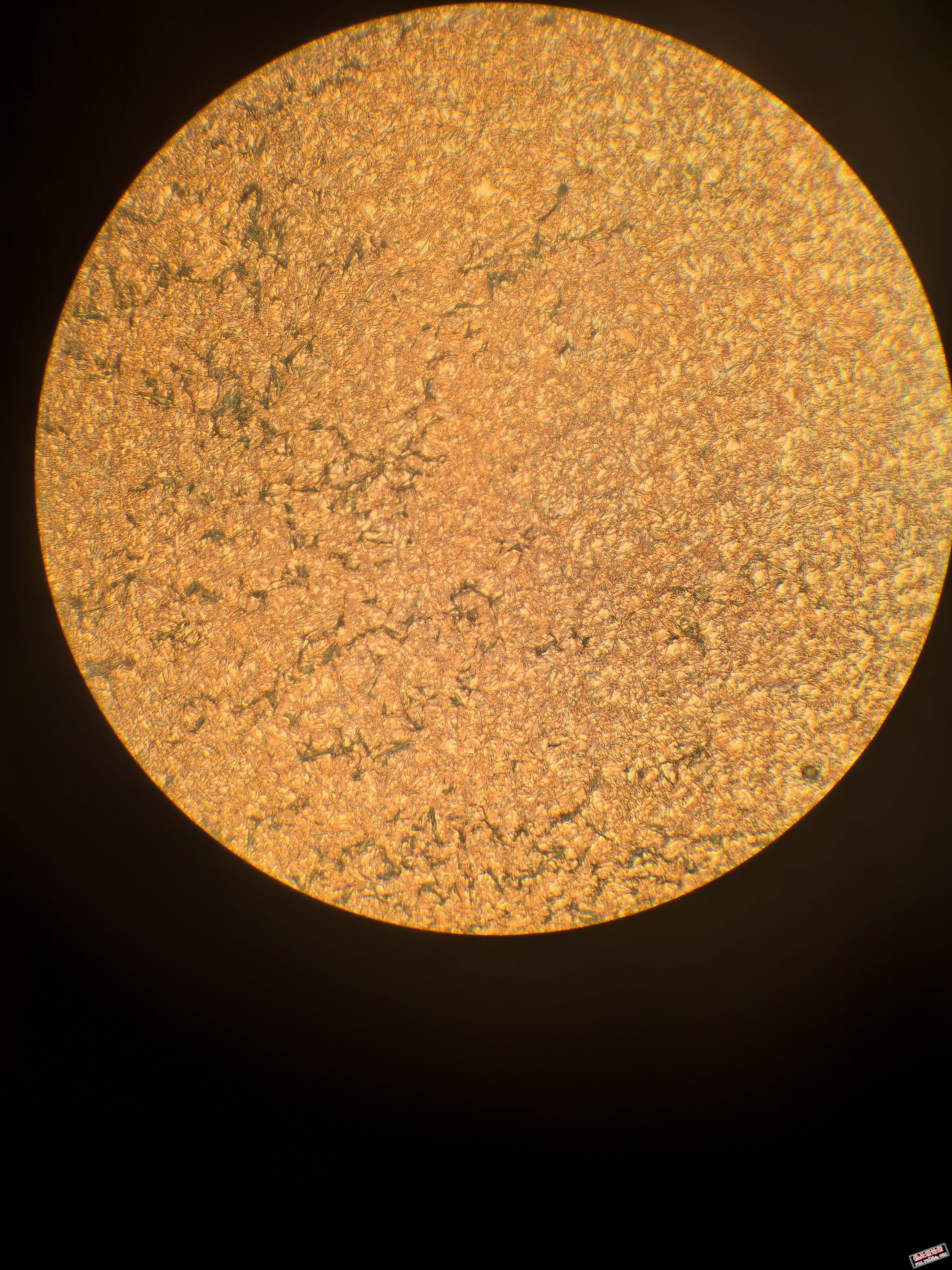

感觉你这个像是没有腐蚀好一样,我之前渗碳淬火腐蚀不好也就是你图片这样,后面重新腐蚀后马氏体组织显现出来了,那个黑色的应该是低碳马氏体一样,和芯部的马氏体颜色差不多

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x
回复 支持 反对

使用道具 举报

您需要登录后才可以回帖 登录 | 免费注册

本版积分规则

QQ|Archiver|手机版|小黑屋|热处理论坛 ( 苏ICP备2021037530号|苏公网安备32059002001695号 )
Copyright © 2005-2024, rclbbs.com 苏州热协网络技术有限公司 版权所有

GMT+8, 2024-10-16 15:02 , Processed in 0.047066 second(s), 21 queries .

Powered by Discuz! X3.4

Copyright © 2001-2021, Tencent Cloud.

快速回复 返回顶部 返回列表
