各位老师，金属纤维表面出现纤维毛毛现象。

巴哈

不专业，勿怪。
主要是将原材料镀铜后套入铜管，不断拉拔，退火。到达目标参数后，去铜，得到纤维。但是纤维表面总是出现纤维毛毛。
退火温度925℃30分钟左右，950℃2-3分钟，低温退火390℃4.5小时。
出现这中情况，是在复合丝拉拔过程中内部出现断裂，还是在退火时纤维内部晶粒变化导致的，或者是去铜时受到的影响等等。

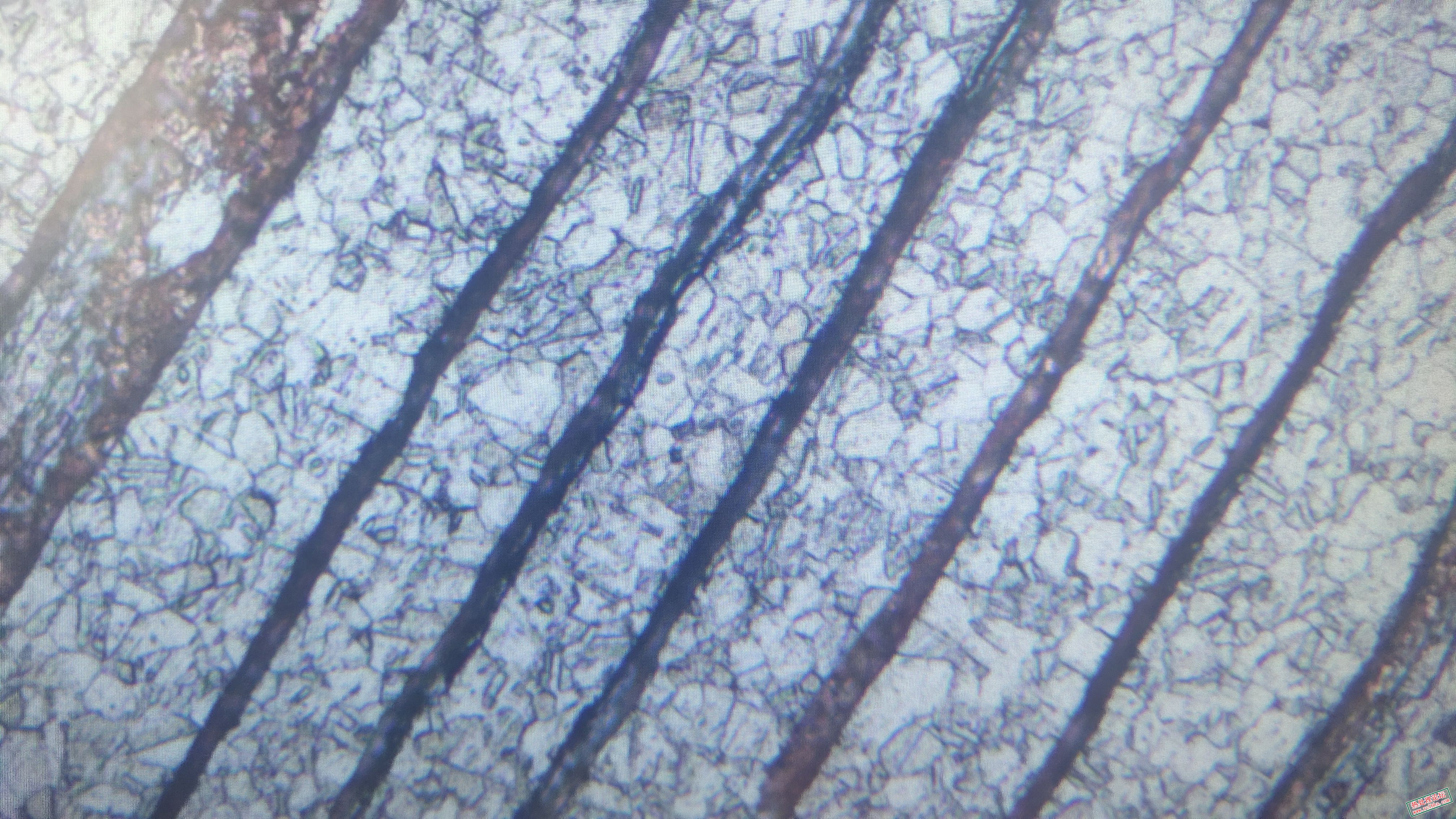

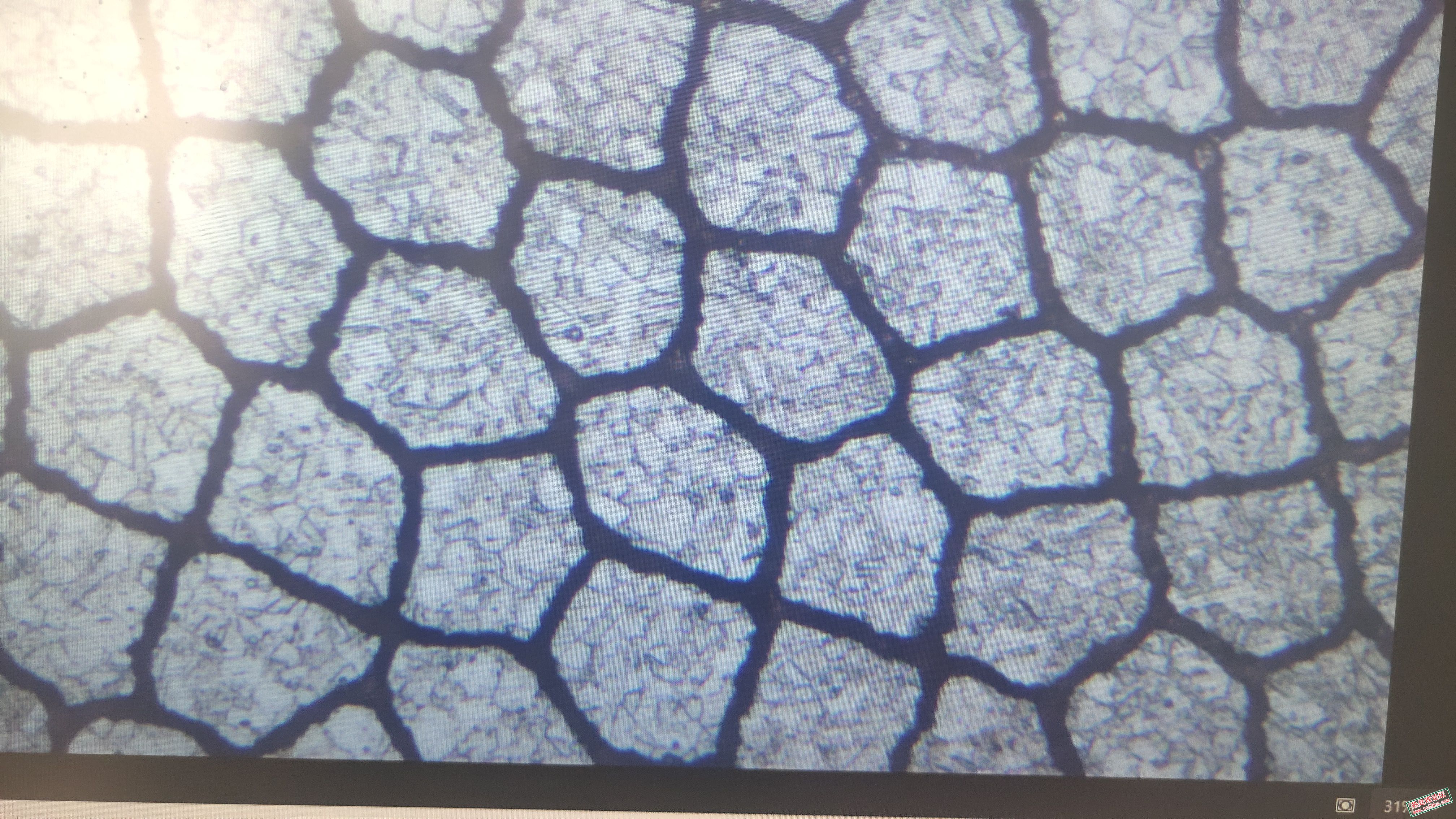

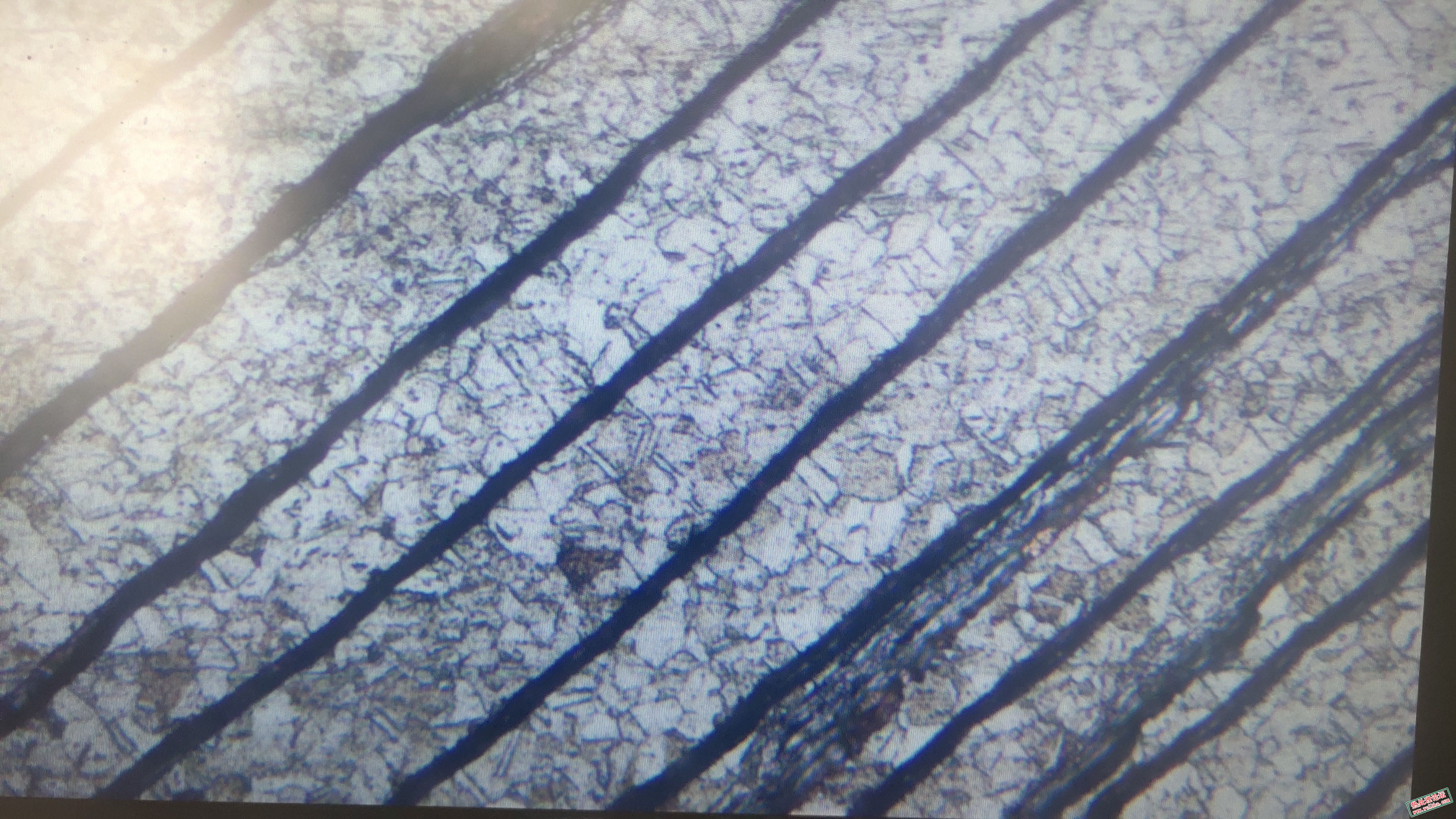

下面三个图片是950℃退火后横纵界面的金相。
希望各位老师能给个思路，哪一方面的问题概率比较大？

289582933

没见过这种工艺，得到这种纤维是什么目的

hy0808hy

拉拔到位后不去铜，先做金相看一下呢。

巴哈

289582933 发表于 2024-9-29 10:59
没见过这种工艺，得到这种纤维是什么目的

在军工业中，金属纤维面料被用于制作抗静电服和防辐射服。由于其强大的抗静电功能和导电性，金属纤维面料被广泛应用于制作专业抗静电的静电工作服、超净工作服，以及军队、武警的常服、作训服等‌4。

在民用方面，金属纤维面料主要用于制作防辐射服，特别受到孕妇和特殊环境工作者的欢迎。金属纤维面料的防辐射功能使其成为保护人们免受电磁辐射伤害的理想选择‌4。

巴哈

hy0808hy 发表于 2024-9-29 11:32
拉拔到位后不去铜，先做金相看一下呢。

上面做的金相就是在未去铜的情况下做的，去铜是在做的流程。

wangzeshi

金属纤维表面出现纤维毛毛现象，通常是由于金属纤维在生产、加工或使用过程中，表面受到摩擦、拉伸、切割等机械力作用，导致纤维表面产生微小的毛刺或纤维碎屑。这种现象可能会影响金属纤维的物理性能，如导电性、强度和耐磨性，同时也可能对金属纤维的后续加工和应用造成不利影响。

为了解决金属纤维表面的纤维毛毛现象，可以采取以下几种方法：

1. **表面处理**：通过化学或物理的方法对金属纤维表面进行处理，如喷砂、抛光等，以去除表面的毛刺和碎屑。

2. **改进生产工艺**：优化金属纤维的生产工艺，如调整拉丝、编织或切割过程中的参数，减少对纤维表面的损伤。

3. **使用润滑剂**：在加工过程中使用润滑剂，减少摩擦力，保护纤维表面。

4. **磁控溅射**：利用磁控溅射技术在金属纤维表面镀覆一层金属膜，如铜、镍或钛，可以改善纤维表面的光滑度，并增强纤维与基体的结合力。

5. **金属化处理**：对碳纤维进行金属化处理，通过化学镀或电镀在碳纤维表面形成一层金属层，提高其导电性能，同时形成的金属层可以覆盖纤维表面的毛刺，减少毛毛现象。

6. **后处理**：在金属纤维生产完成后，可以进行后处理步骤，如热处理，以消除加工过程中产生的内应力，减少毛毛现象的产生。

通过上述方法，可以有效减少金属纤维表面的毛毛现象，提高其质量和应用性能。
