渗碳钢芯部组织

zhouhaohui · 发表于 2024-11-1 18:32:24

本帖最后由 zhouhaohui 于 2024-11-1 19:24 编辑

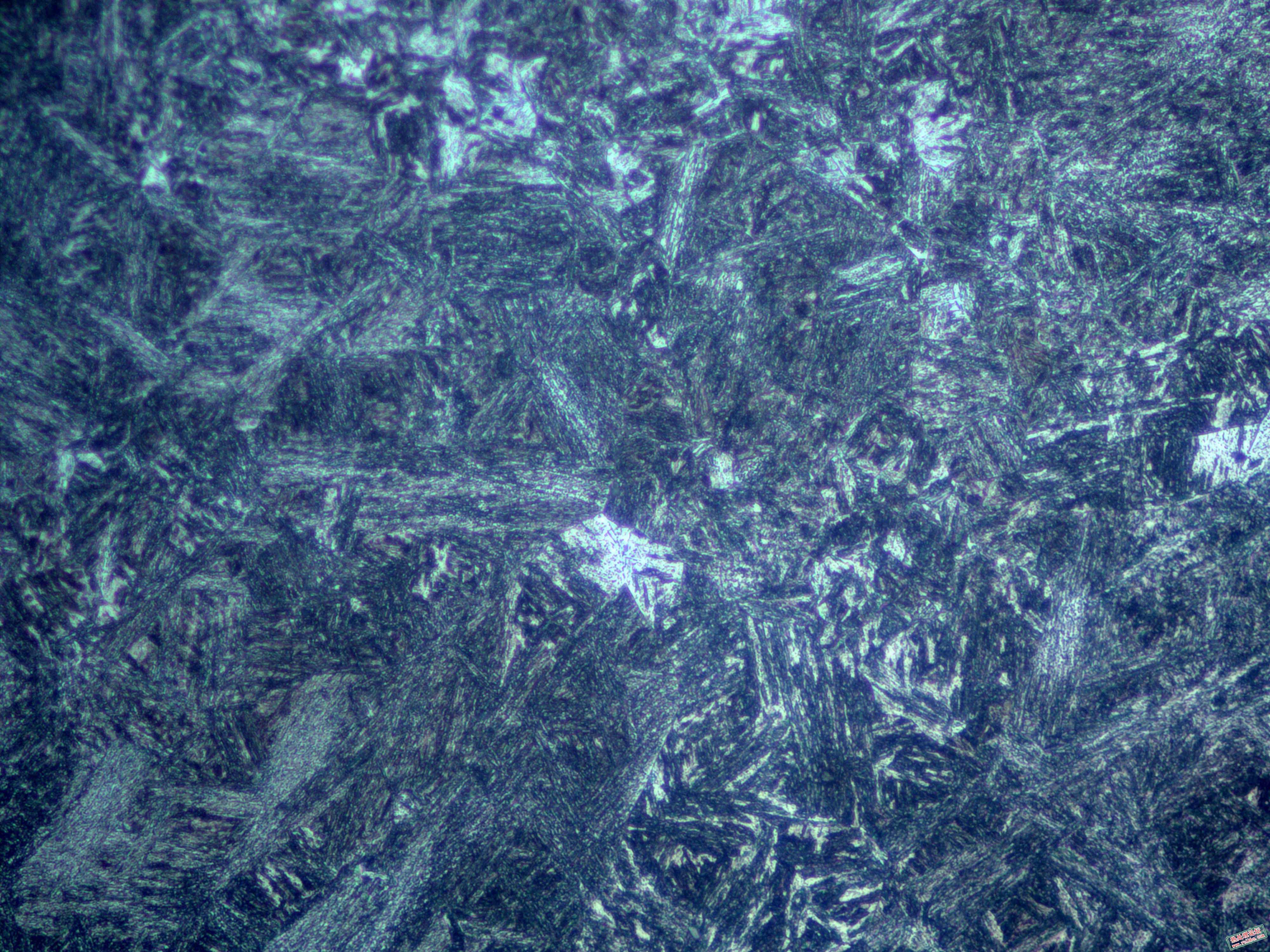

渗碳淬火低温回火，1000X图片中看起来感觉有点怪，请问专家这是低碳M吗？

dzkyx1314 · 发表于 2024-11-2 07:54:59

粗大的板条马氏体，因为晶粒太粗，所以板条束很长很宽，放大看就觉得好像有点点怪怪的。有的位置好像还有贝氏体。

suda · 发表于 2024-11-3 11:31:01

少量贝是允许的，晶粒度等级应该由制造方自己提出要求，实际上这是个混晶组织。

逆居儿 · 发表于 2024-11-2 08:23:37

是低碳马氏体没错，但低倍下感觉组织不是很均匀，不完全是马氏体

zhouhaohui · 发表于 2024-11-2 19:13:09

dzkyx1314 发表于 2024-11-2 07:54
粗大的板条马氏体，因为晶粒太粗，所以板条束很长很宽，放大看就觉得好像有点点怪怪的。有的位置好像还有 ...

请问大佬对于渗碳后，芯部有没有国标规定多少级晶粒度属于合格

zhouhaohui · 发表于 2024-11-2 19:14:35

逆居儿发表于 2024-11-2 08:23
是低碳马氏体没错，但低倍下感觉组织不是很均匀，不完全是马氏体

嗯嗯，我也感觉有贝氏体

zhouhaohui · 发表于 2024-11-3 17:11:30

suda 发表于 2024-11-3 11:31
少量贝是允许的，晶粒度等级应该由制造方自己提出要求，实际上这是个混晶组织。

:handshake 谢谢

xhszck · 发表于 2024-11-4 10:40:51

齿轮类要求晶粒度5级或更细

liumin257 · 发表于 2024-11-5 10:10:46

是板条状马氏体，有贝氏体，存在一定的混晶情况，供参考

		自动登录	找回密码
密码			免费注册

[求助] 渗碳钢芯部组织
