10.9级螺栓调质组织

菜鸟yi · 发表于 2024-11-7 20:09:39

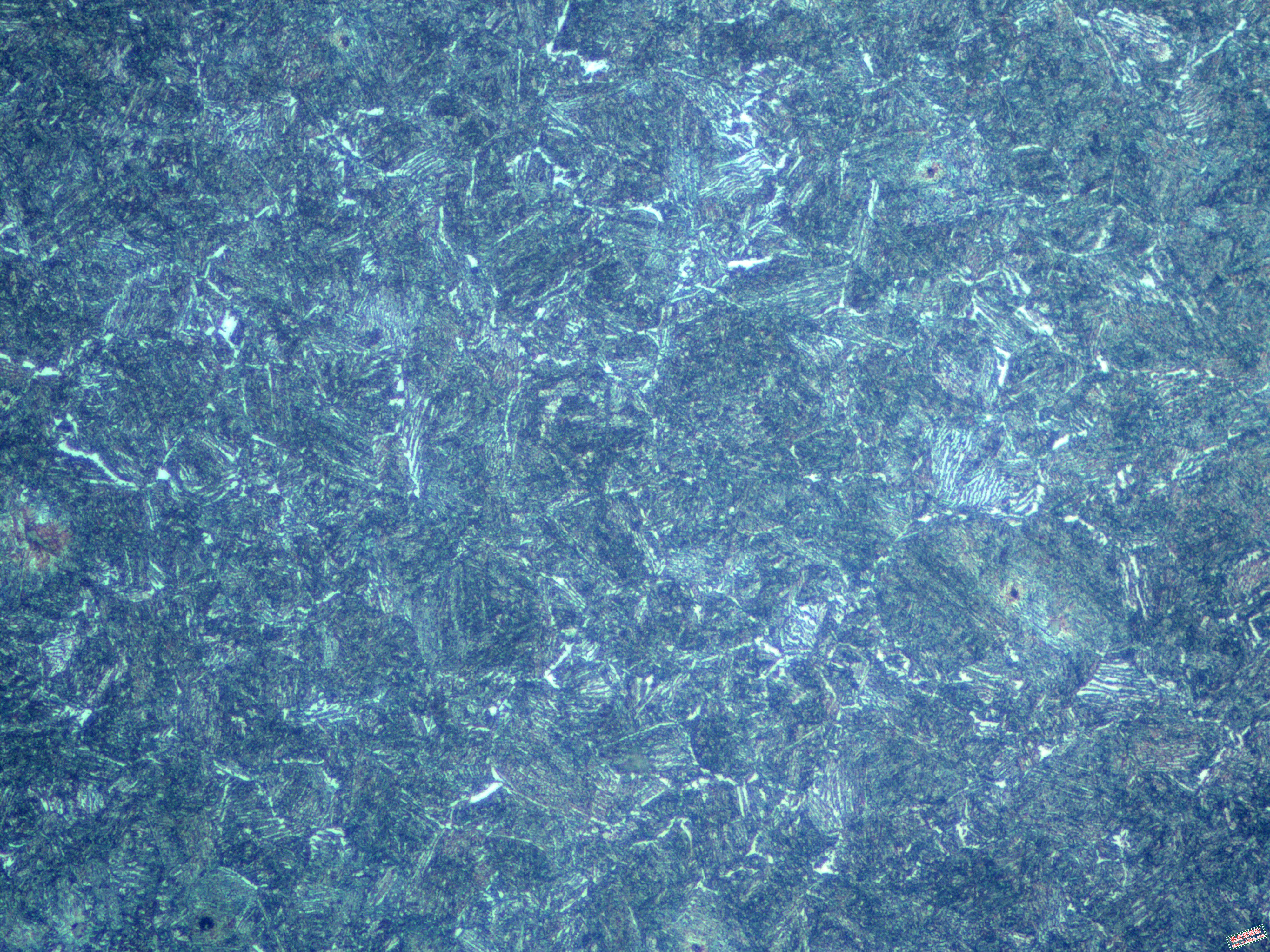

请问各位大佬，10.9级螺栓（直径20mm，40Cr）调质做成这样还能用吗？

崔孟国 · 发表于 7 天前

10.9级紧固件，一般产品使用，强度达到就可以了，不必太较真，太较真对本单位成本受影响，如果是高科技设备使用的，必须符合全部要求。

热处理老马 · 发表于 7 天前

10.9，硬度宽泛，金相凑乎够用就行，，，真的不用较真

dzkyx1314 · 发表于 7 天前

菜鸟yi 发表于 2024-11-8 08:01
请问金相组织与机械性能有必然关系吗？比如说，机械性能不合格，难道金相组织一定不合格，又或者说金相组 ...

金相组织是要求90%以上马氏体，也就是回火以后要求 90%以上的回火索氏体，这个金相要求相对宽泛的。但是螺栓不足要求金相一项，还有性能和硬度要求，目的也是规范螺钉的其它指标，只有当所有指标都在范围内才是一个条例的产品。所以就你现在的金相来看，是能够满足金相的，但是觉得金相比较差的时候，其它指标的满足与否就显得优为重要了。

dzkyx1314 · 发表于 7 天前

做力学性能试验，性能满足和硬度全部满足就可以使用。

菜鸟yi · 发表于 7 天前

dzkyx1314 发表于 2024-11-8 07:40
做力学性能试验，性能满足和硬度全部满足就可以使用。

请问金相组织与机械性能有必然关系吗？比如说，机械性能不合格，难道金相组织一定不合格，又或者说金相组织不合格，那么机械性能一定不合格。

wanggong · 发表于 7 天前

菜鸟yi 发表于 2024-11-8 08:01
请问金相组织与机械性能有必然关系吗？比如说，机械性能不合格，难道金相组织一定不合格，又或者说金相组 ...

这个问题很难回答的.不是严格的一一对应关系,但有正相关的关系.限定其他条件全部完全相同的情况下,正相干的关系更明显.

wanggong · 发表于 7 天前

dzkyx1314 发表于 2024-11-8 07:40
做力学性能试验，性能满足和硬度全部满足就可以使用。

抬一杠,性能满足,还管硬度干吗?或者说性能满足,硬度不满足的时候咋办?

若潮 · 发表于 7 天前

紧固件没有那么严格，毕竟这玩意也是能定期更换的。只看金相不能说明问题的，这种金相是有先共析铁素体，调质时，从出炉到入水的时间长了些而已，对于一般紧固件而言，这个不算很差。没有气氛保护或者用其他非多用炉网带炉去做就容易这样，你这样说不行的话，让人家台车炉室式炉侧面开的室式炉怎么活？？？一分钱一分货，有时候别太较真，毕竟你家的紧固件又不是用于航空航天真空室，

热处理金相 · 发表于 7 天前

这种抗冲击性能不一定能过，就算能过比正常的也要低两个档次。

ljjsunny · 发表于 7 天前

10.9级的紧固件，如果这是已经最差的组织，做一下强度测试，合格的话可以用。
如果这是使用在比较严苛的工况下，金主爸爸给的又不少，就不要用了。
毕竟失效后，甲方拿这样的失效件去第三方检测，一定会把这个作为主要的失效原因。
如果你就是甲方，那就不要用了。

dzkyx1314 · 发表于 7 天前

wanggong 发表于 2024-11-8 08:40
抬一杠,性能满足,还管硬度干吗?或者说性能满足,硬度不满足的时候咋办?

对于一个产品来说，不光只有性能要求，其它指标对于产品来说也是影响，比如你说的硬度，比如表面最高硬度。当技术规范规定了5项的时候，只有4项满足，您说这个是一个合格品吗？

zb1969 · 发表于 6 天前

10.9级的紧固件，如果这是已经最差的组织，做一下强度测试，合格的话可以用。
如果这是使用在比较严苛的工况下，金主爸爸给的又不少，就不要用了。
毕竟失效后，甲方拿这样的失效件去第三方检测，一定会把这个作为主要的失效原因

		自动登录	找回密码
密码			免费注册

[求助] 10.9级螺栓调质组织

本帖子中包含更多资源
