怎么分辨组织是针状马氏体还是下贝氏体

小石头 · 发表于 2010-7-24 22:10:57

各位老师儿，从金相图片上怎么分辨是针状马氏体还是下贝氏体啊，它们很相似，我都晕了。我是新手，谢谢各位了

metart · 发表于 2010-7-27 01:14:38

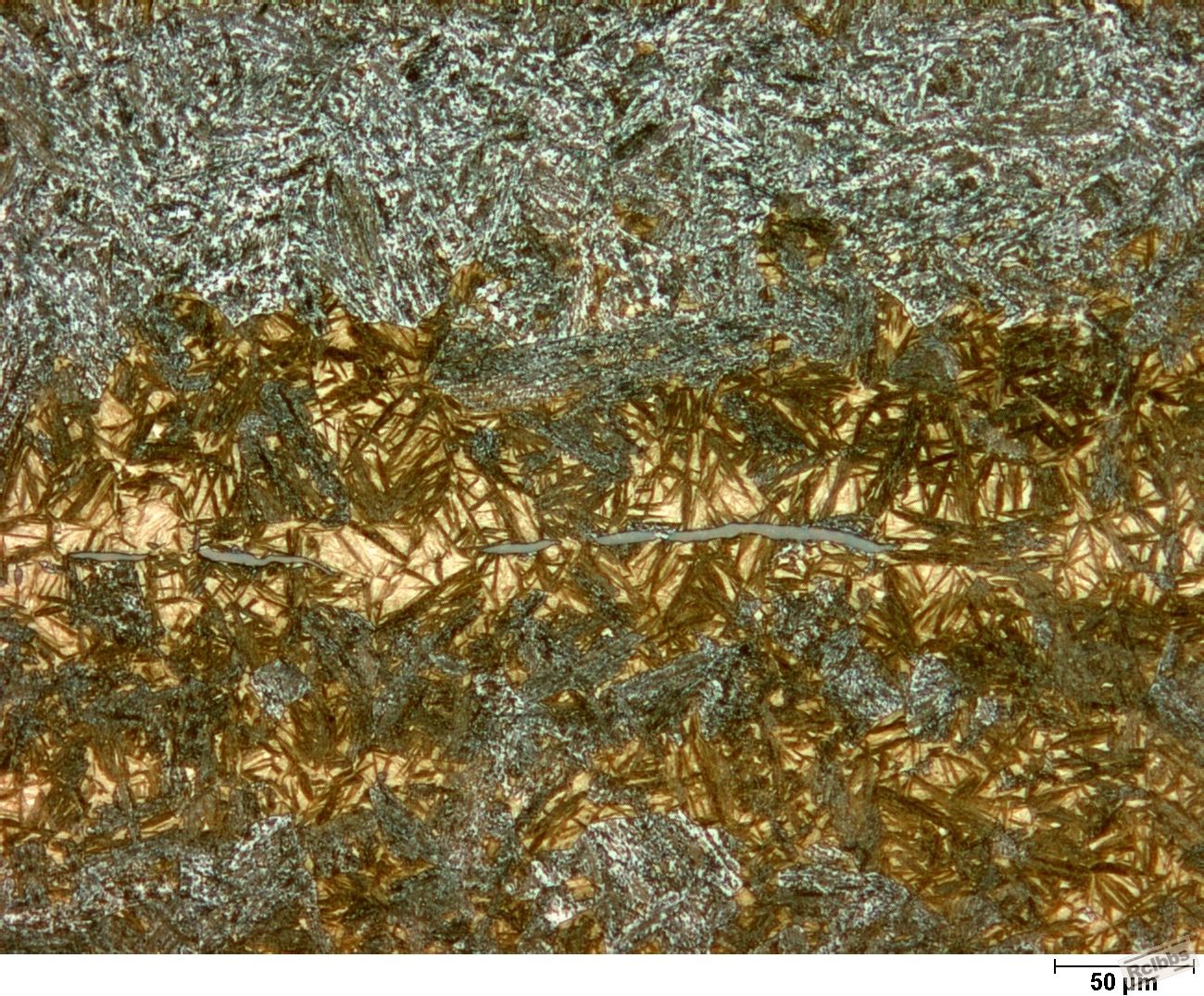

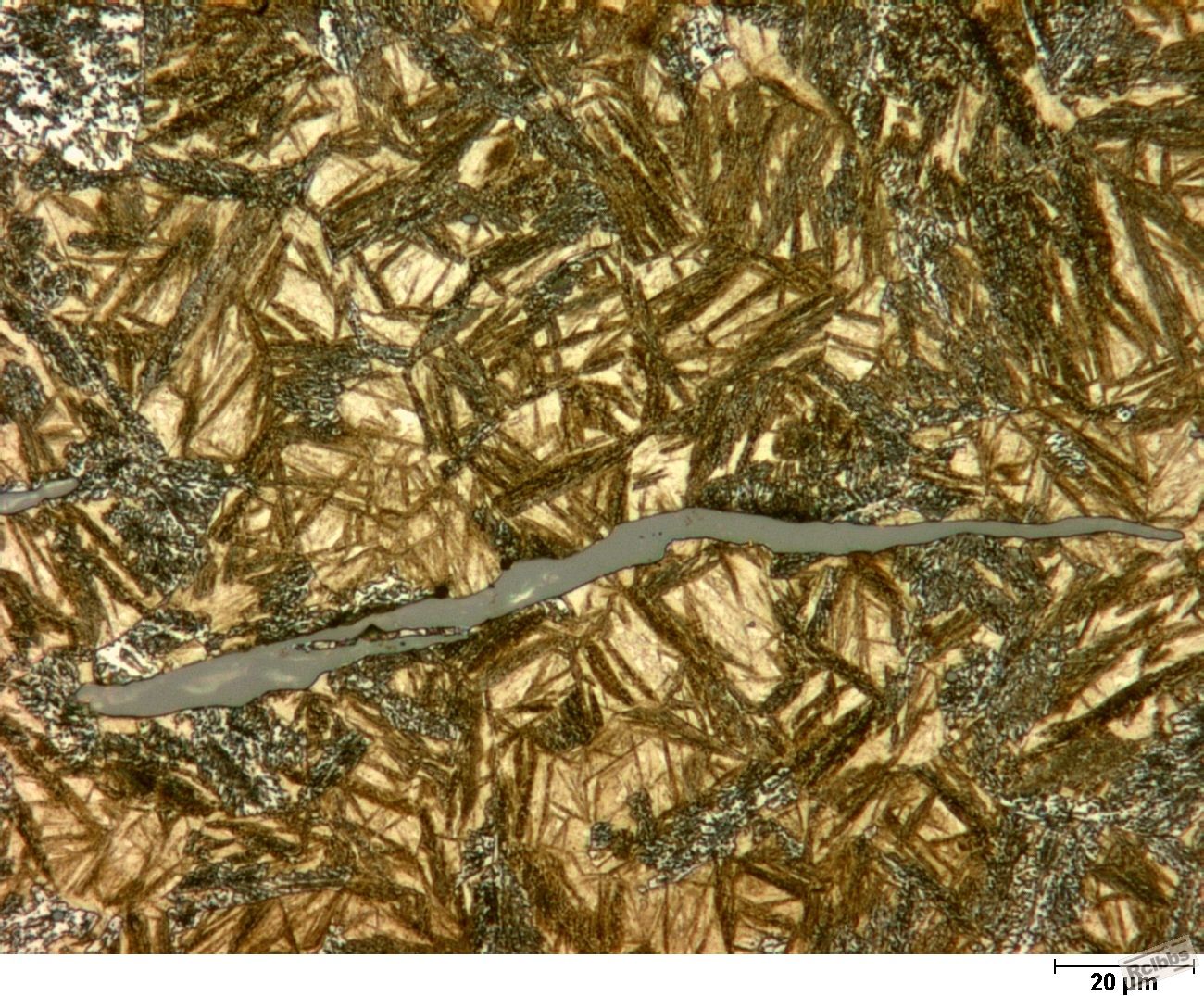

可以试试先用4%苦味酸，再用10%焦亚硫酸钠水溶液侵蚀，时间要掌握好，不然侵蚀过度又要从来了。下贝氏体呈蓝色，马氏体呈棕色，看图：

注意，回火温度越低，侵蚀效果越好。因为回火温度越高，碳化物粗化越严重，马氏体和下贝体就像和到一快了。

fengzhonghenji · 发表于 2010-7-25 09:37:44

针状马氏体主要是针形的，而贝氏体一般的一层一层的

Hisen · 发表于 2010-7-25 13:21:52

看有没有‘中基线’

sheng1985z · 发表于 2010-7-26 08:06:17

在低倍镜下，中脊线分辨不明显

小石头 · 发表于 2010-7-26 21:34:31

既然低倍下中脊线不明显，还有其它方法分辨它们吗？

上尉连长 · 发表于 2010-7-27 08:53:14

10%焦亚硫酸钠水溶液？这是什么溶液啊，是不是打错了啊？

上尉连长 · 发表于 2010-7-27 08:54:20

6楼的金相图片很漂亮，不知道是多少倍的照片

metart · 发表于 2010-7-27 09:38:36

回复 7# 上尉连长

就是Na₂S₂O₅和水的溶液。

metart · 发表于 2010-7-27 09:50:14

本帖最后由 metart 于 2010-7-27 10:07 编辑

回复 8# 上尉连长

用数码相机拍的金相一定要有微米尺标。有了尺标就不必说多少倍的了，因为图像的实际大小可随意变化，说是多少倍就没意义了，我也没法保证500倍的金相在你看到时还是500倍的放大。可以说明用什么物镜拍的以给读者原始放大倍数，但这种做法正在被淘汰中，我也没这习惯。总之有了金相内的尺标就什么都好办了。

漫天飞舞的雪花 · 发表于 2010-7-31 21:29:05

6楼的照片很漂亮，用的什么设备？

lcl553 · 发表于 2010-8-14 22:20:40

有颜色了，两者的形态好像也不一样了，呵呵。不错啊！

houww85 · 发表于 2013-6-21 07:38:09

metart 发表于 2010-7-27 01:14
可以试试先用4%苦味酸，再用10%焦亚硫酸钠水溶液侵蚀，时间要掌握好，不然侵蚀过度又要从来了。下贝氏体呈 ...

您好：
1、第一张图片的上部分的组织是什么？
2、图片中的组织应该是马氏体吧？白色的区域的隐约好像有些马氏体。

HRC · 发表于 2013-6-22 11:02:46

6楼的图片拍的很清晰，在合金结构钢中容易看到，由于成分偏析，大量合金元素呈带状留在钢材的心部，使其淬透性好于两侧，淬火后就形成了这样的组织。
对于里面的组织叫什么，我与6楼的看法不同，当然，我说的不一定正确，欢迎大家讨论。
图的中间那条灰色的为夹杂物我想大家不会反对吧，图1上、下部白色青色相间的是粒状贝氏体，中间针状的是下贝氏体，淡黄色的是基体，其组织应该是淬火马氏体和残余奥氏体。

		自动登录	找回密码
密码			免费注册

[求助] 怎么分辨组织是针状马氏体还是下贝氏体

本帖子中包含更多资源

评分

评分

浏览过的版块
