裂纹周边为什么出现大块的碳化物

zyboy1986 · 发表于 2010-8-6 11:28:56

本帖最后由 stigershu 于 2010-8-18 18:40 编辑

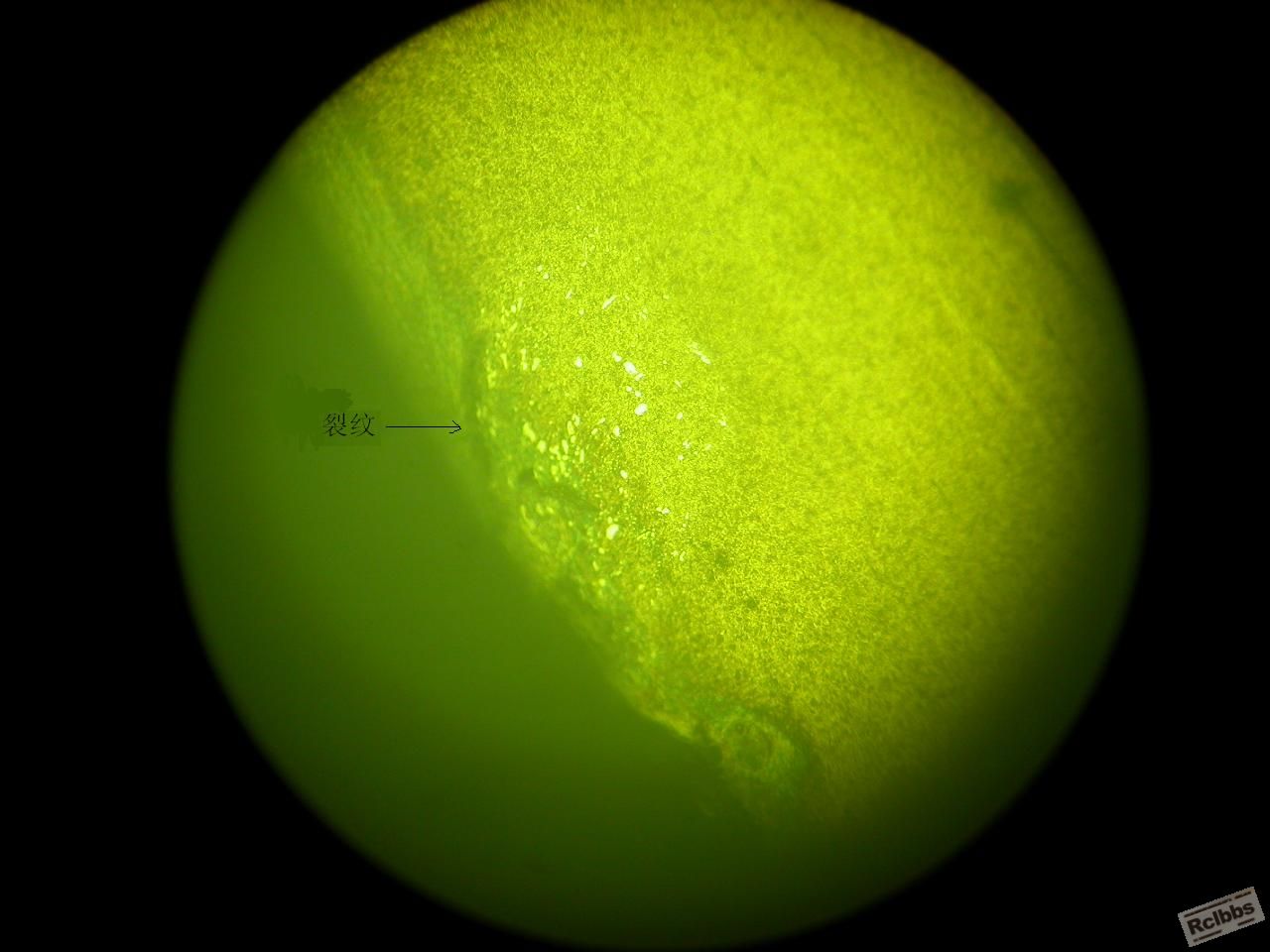

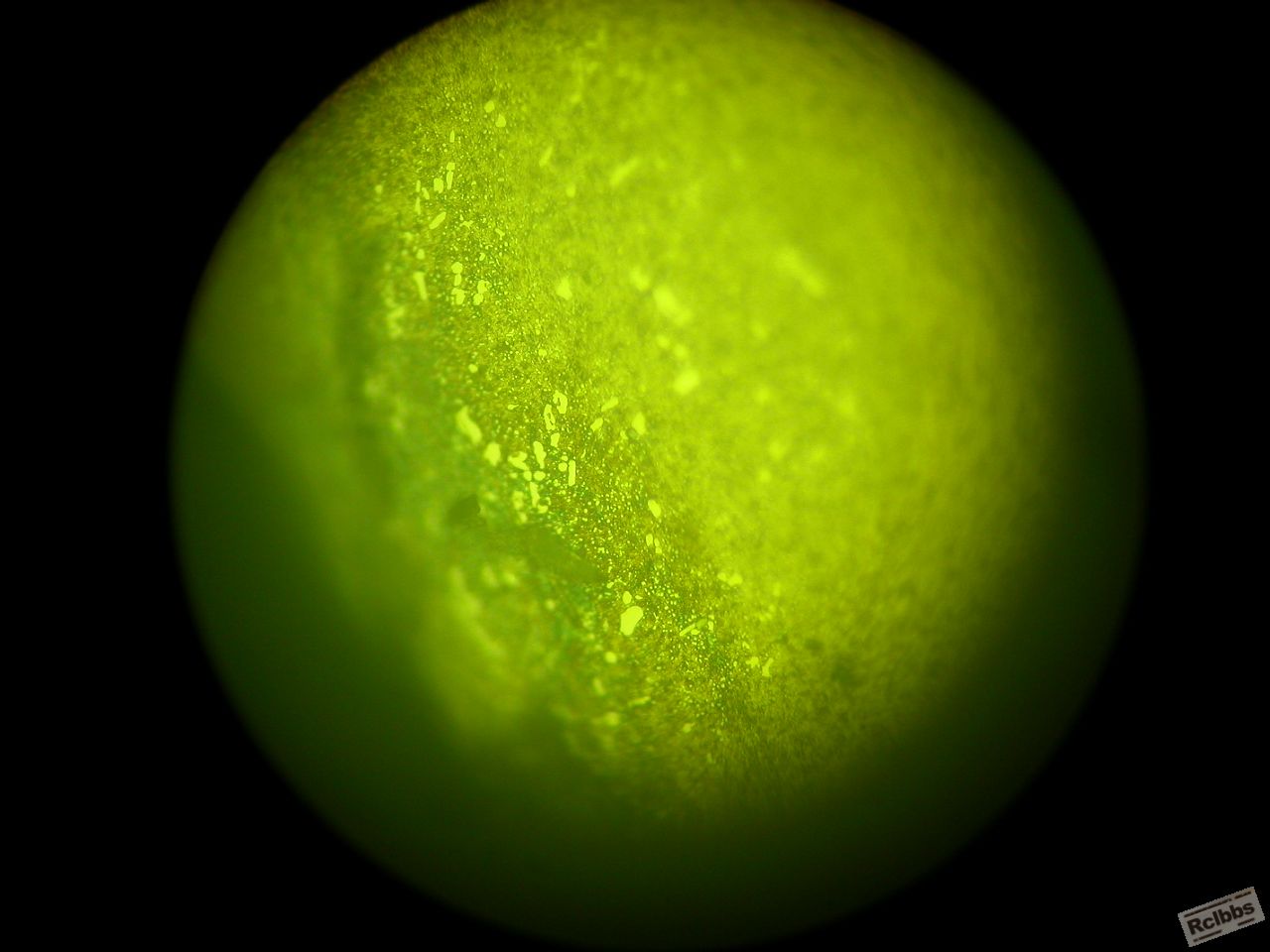

钢球有裂纹剖（抛）开后发现裂纹周边有大量大块的碳化物，不知是什么原因造成的，希望大家帮忙分析下！！

杨青海 · 发表于 2010-8-6 11:50:21

图片不够清晰！难分析

shane · 发表于 2010-8-6 12:36:39

回复 1# zyboy1986

用什么拍的片，怎样拍的，有一定效果呦，欣赏！

小小学生 · 发表于 2010-8-6 13:24:38

材料有问题吧，可能是原材料带状较重

wkee · 发表于 2010-8-6 14:13:52

倍数太低！

dikewhm123 · 发表于 2010-8-8 10:36:21

倍数低，不清晰，感觉不像是碳化物，再制样看看吧。从图片看裂纹局部颜色比较暗，不是夹杂就应该是料头褶皱氧化部分被带入，有些像纯铁素体。期待结果

仙都热工 · 发表于 2010-8-8 13:02:00

碳化物网状并存液析较粗，加强原材料检查，可通过正火改善

紫琅人 · 发表于 2010-8-8 17:28:24

图片不是很清晰，一时还无法分析，初步是原始组织不良

离别钩 · 发表于 2010-8-9 11:19:23

正是因为大块碳化物的存在，才造成该处形成裂纹。而大块碳化物形成可能是原材料的偏析、带状、或局部过热区。

matin329 · 发表于 2010-8-10 09:45:18

钢球是用什么材料制成的?照片不是特别清楚...

luhuigang · 发表于 2010-8-10 16:44:43

碳化物呈现半网状并存在液析，造成材料早期失效。

贝迪颐园 · 发表于 2010-8-18 10:24:41

可能球化没做好吧。

zhaozhihua · 发表于 2010-8-18 11:49:48

这个图片大家只能猜测，不会又真正的结论。
按照说的情况应该和原材料有关，主要体现在碳化物液析方面的可能性比较大。

荒漠甘泉 · 发表于 2010-8-18 14:13:45

原材料带状网状按JB18254应该超标，这样严重的网状碳化物通过正火一次难以改善，需要退火加正火

wqw20100801 · 发表于 2010-8-18 15:19:28

建议您在白色的大块状物上用显微硬度计打一下这种相的显微硬度，如果硬度值极高，就可基本确定是碳化物，此后再仔细做一下试样，看看其形态、分布，就大致可以确定其形成的原因了。

stigershu · 发表于 2010-8-18 18:41:28

图片还是能分辨，不过拍的视场太小，希望补充完整裂纹照片。

毛毛的 · 发表于 2010-8-21 21:17:22

碳化物液析,是球化不能改变的

yupei · 发表于 2010-8-25 04:30:05

多少倍的我怎么看不清

		自动登录	找回密码
密码			免费注册

[求助] 裂纹周边为什么出现大块的碳化物
