跪求：9SMnPb28K材料的热处理

yxw_2832 · 发表于 2010-8-14 06:38:36

我司有一批9SMnPb28K（德国牌号）材料需要热处理，硬度要求在HRC15以上就可，但我查了很多资料也没查到相对应的中国牌号是什么，只能查到相近的9SMn28对应的中国牌号是Y15。我现在用900℃淬水后硬度一点也没，不知道这个工艺对不对，跪求~~~急~急~急~

离别钩 · 发表于 2010-8-14 10:14:10

只要知道化学成分就可以计算出材料的淬硬性，相变点等参数，从而确定热处理工艺。如果确定不了牌号，就做化学成分分析，有了元素成分含量一切都好办。

离别钩 · 发表于 2010-8-14 10:16:42

还有个办法就是测定相变点和淬水硬度，相变点的测定可以用磁性法、膨胀法、及金相法等，

tlx322 · 发表于 2010-8-14 20:47:22

这个硬度，又没其他要求，正火或退火一下就可以了，温度范围很大，大概一下就好。先解决当前问题，以后再慢慢查!

ZX771 · 发表于 2010-8-15 13:12:35

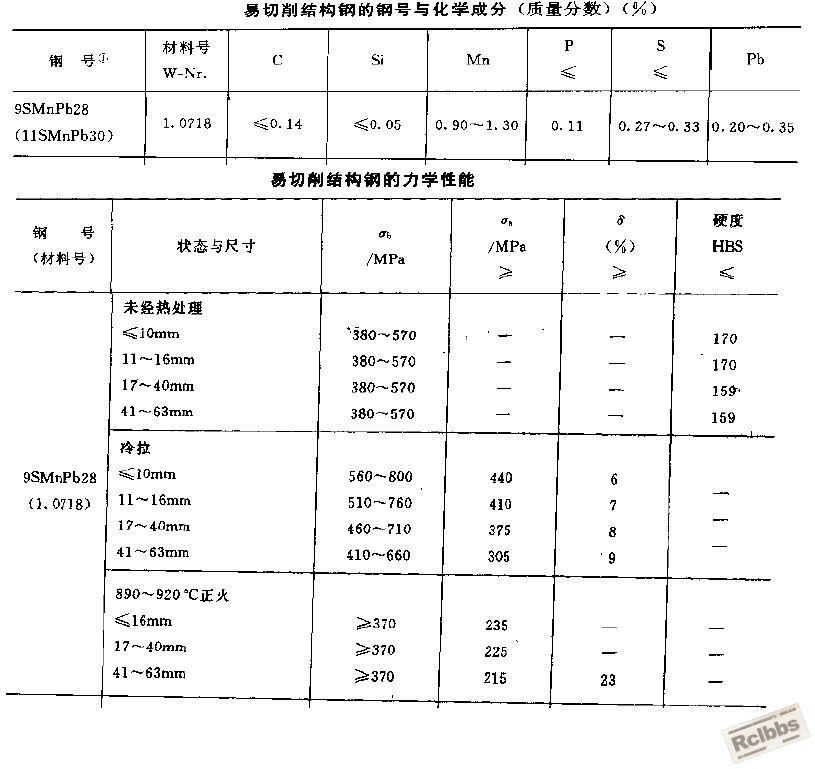

这种材料C含量≤0.14%不保底，属于非热处理用钢。可以采取压轧冷变形强化，淬火硬度能达到多少？C含量在上限时应当可以做到15HRC，如果没有特别约定C含量不可能得到保证，硬度也就不一定有保证。还是冷变形强化比较可靠。以下是查找获取相关数据供参考：

yxw_2832 · 发表于 2010-8-16 19:19:52

回复 5# ZX771

非常感谢~~

		自动登录	找回密码
密码			免费注册

[求助] 跪求：9SMnPb28K材料的热处理
