帮我看看50钢热锻后的组织

吃小米的蚂蚁 · 发表于 2010-9-14 18:55:35

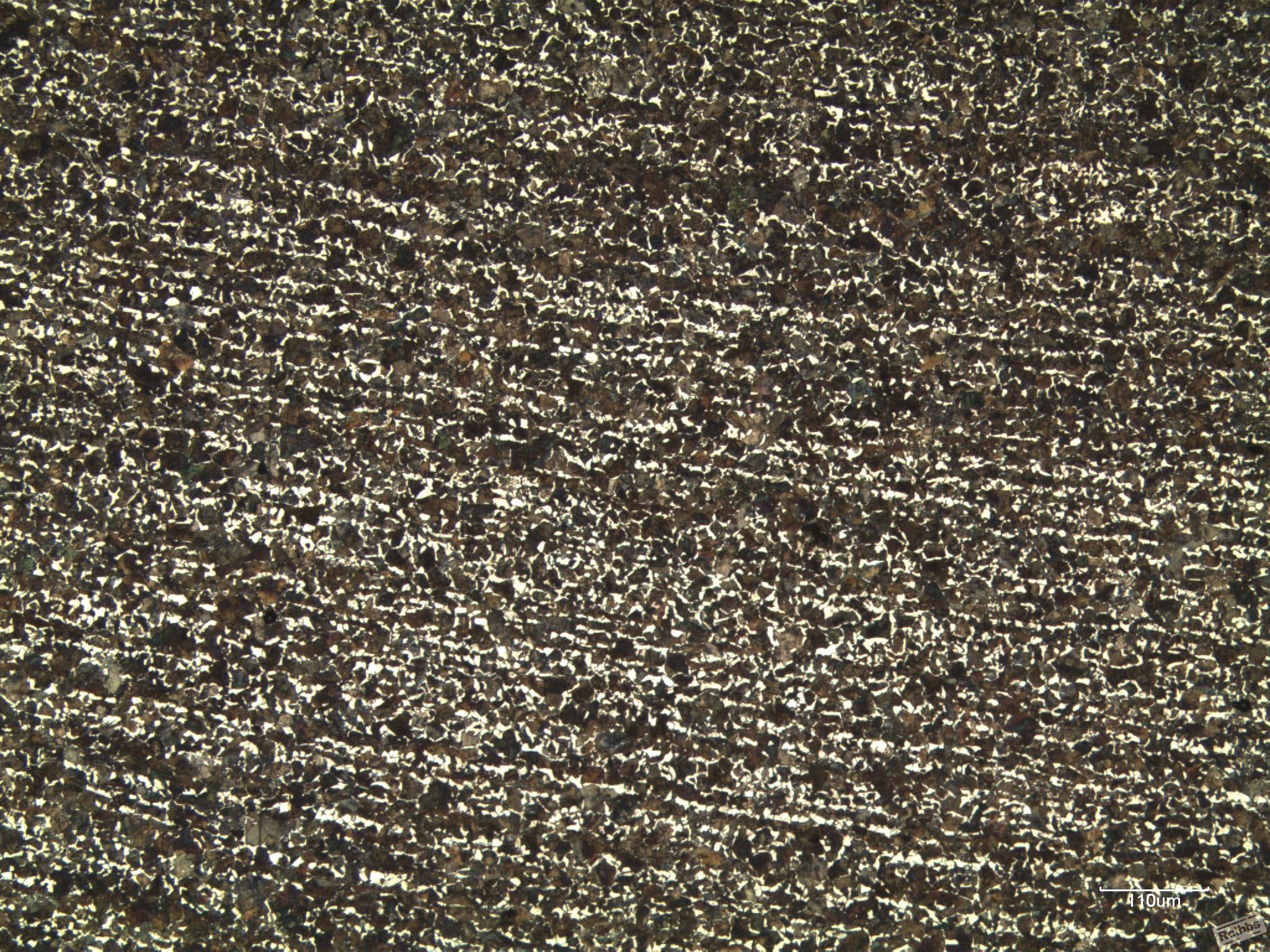

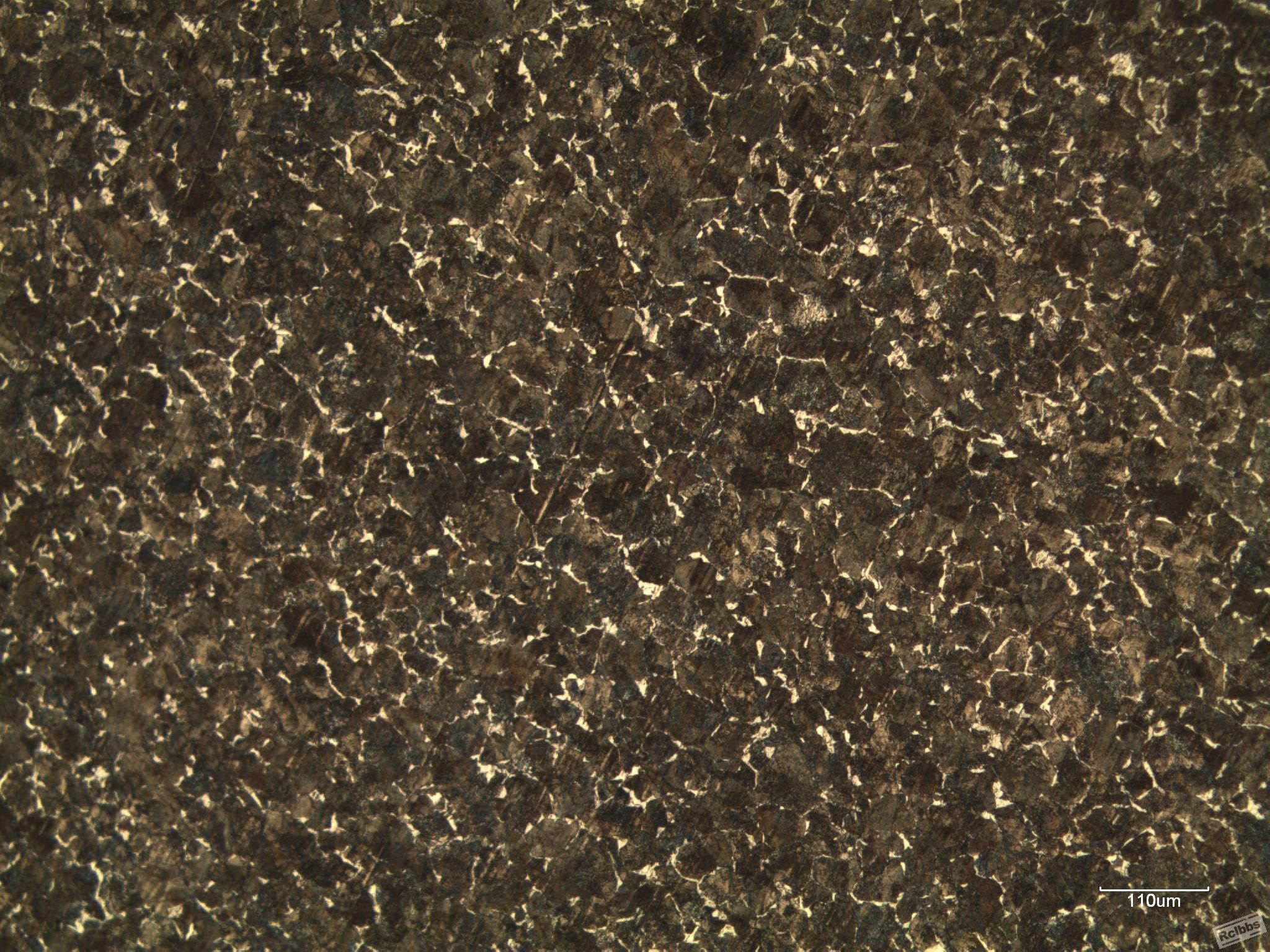

我公司的中碳钢，含碳量在50~60,锻造后空冷，得到的组织
如图所示，请教各路大侠，其中是否有索氏体和屈氏体，哪
种较多，形成了带状组织又该怎样对晶粒进行评级，如果白色
铁素体程网状析出又会对其性能造成什么影响？

ycjxy · 发表于 2010-9-15 16:44:58

50钢不应该有这么多的网啊，放大倍数是多少，锻后应进行正火处理，组织会好一些

renbenfg · 发表于 2010-9-15 18:05:14

网状铁素体，冷速慢所致。严重影响机械性能，可正火改善。

MYG · 发表于 2010-9-16 12:54:10

没有屈氏体，索氏体要在500X下才能确定。
我认为不考虑带状的活，正火组织属正常。
从照片的标尺看，放大倍数相同，但晶粒差异较大。

lmdrcl · 发表于 2010-9-25 10:08:40

我想应该是锻造冷却太快所致吧？本人对锻造不懂请高手指点。

		自动登录	找回密码
密码			免费注册

[求助] 帮我看看50钢热锻后的组织
