求助:有关钢球渗碳淬火后硬度低的问题

WZM

各位高手好！
    最近我遇到个难题至今没有解决，特向各位高手求教，我们是做钢球产品的，最近我们用材料为Q235B来做1/2”的钢球，在做渗碳热处理时出现硬度有部分不合格，要求HRC55-67，渗碳深度1.1mm,而我们做的产品硬度有HRC30-HRC50这样的情况，所占比例约0.02%，在淬火回火后检测没有发现，到最后工序研磨时上光不好才发现。检测这些球的渗碳深度，也达不到顾客要求。所用设备：滚筒炉，88KW，炉膛为八角，装炉量每炉50，000pcs.工艺：930 渗碳180分钟、930°扩散80分钟，然后随炉降温到845°保温10分钟出炉水冷。我们使用煤油渗碳，没有碳势控制装置，只控制煤油流量。请教各位高手，什么原因造成的，怎么解决？因为渗碳热处理我是第一次做，没有经验，所以目前还没找到原因，比较头疼，设备是新的，没有死角啥的。

LINFH

材料有没有问题,把渗层不同的产品,光谱分析.
检查渗层是不均,还是均匀偏浅.
看看合格与不合格的金相

小小学生

渗碳钢球，没做过，不知道那东东在热态下滚来滚去的渗碳会不会碰的都是坑啊

紫琅人

从楼主的工艺看是可以的，但是煤油的流量是多少煤油说清楚，就是单独煤油滴注吗？还是其它甲醇一起滴注呢
我想是煤油流量的大小滴注有关系，使产品没有得到很好吸收碳分子渗入
同意二楼的意见，把材料成分，渗层多少，金相如何？都要说清楚

WZM

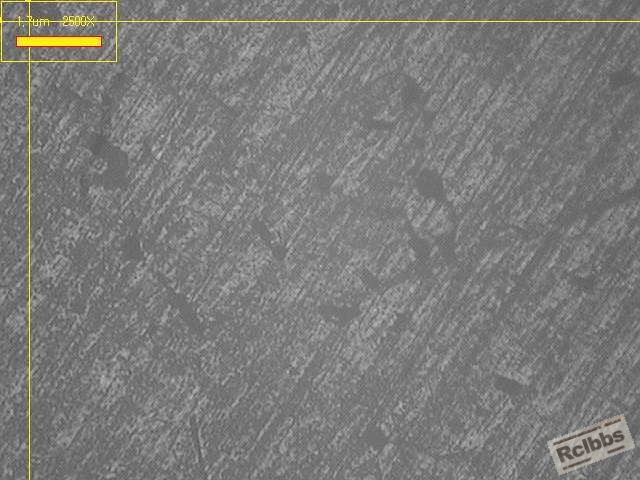

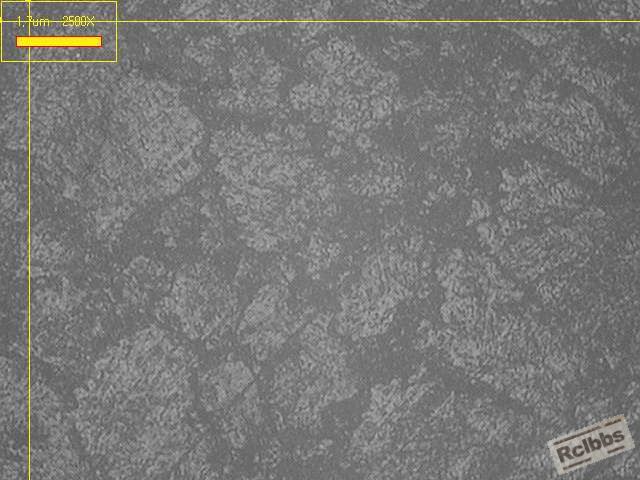

煤油是在装炉后炉温达到880°时通入的，强渗阶段煤油量20ml/min,扩散阶段10ml/min,单用煤油滴注。不合格的产品渗碳层1.1mm地方测HV400以下，而且均匀渗层浅。合格产品渗层深度1.1mm处HV600以上。原材料一直使用一个厂家的，邢钢的，做了一年多了吧，以前没有出现这种情况。金相组织不会看，有照片我传上来你们看看，试样做的不太好，放大1200倍的，不知你们能否看清。
