回火温度的高低对渗碳齿轮使用寿命的影响？

changpeng · 发表于 2010-9-28 10:17:04

比如，在不同的厂家，同样的材料，渗碳淬火后的齿轮却有不同的回火温度，20CrMnTi 本人见过有150—200摄氏度的回火温度，如果单纯的为达到回火后的硬度指标（58—62HRC）而确定回火温度，此时的回火温度的高低对齿轮上的力学性能和使用寿命有何影响？有没有这方面的实验数据？谢谢！

周建国 · 发表于 2010-9-28 18:51:57

都是低温回火150和200度的回火温度不会出现影响齿轮的力学性能。

guidou_114 · 发表于 2010-9-29 16:13:49

渗碳后的低温回火主要是为了消除淬火过程中的各种应力，对齿轮的力学性能本人认为没什么影响。齿轮的力学性能主要取决于材料本身和设计齿轮的形状等。

lixingkercl · 发表于 2010-10-1 07:08:19

本帖最后由 lixingkercl 于 2010-10-2 07:39 编辑

低温回火温度范围内回火，对力学性能和寿命没有影响，硬度是保证耐磨性必须的，可通过调回火温度来适当调节。

aaron01 · 发表于 2010-10-1 10:29:50

本帖最后由孤鸿踏雪于 2010-10-1 14:39 编辑

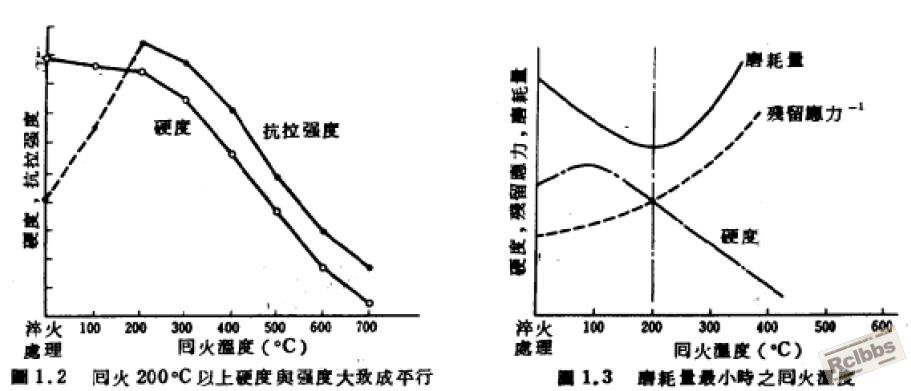

对于渗碳齿轮而言强度和耐磨性都是在200℃左右回火的性能最佳，以上图很说明问题，原因在于太低的回火温度（比如150℃或更低）对去除淬火应力不利，虽然能得到较高硬度，但强度和耐磨性都没有200℃回火好，200℃以上回火温度和强度成直线关系。温度越高，强度越低。

changpeng · 发表于 2010-10-1 16:29:29

回复 5# aaron01

谢谢师傅的讲解，当时也是从国内的渗碳齿轮的跑机实验上想到这个问题的，当然，回火温度只是一方面。师傅能否介绍关于影响渗碳齿轮力学性能和使用寿命方面的书？谢谢了！

aaron01 · 发表于 2010-10-2 16:47:38

回复 6# changpeng

手头并没有这样谈齿轮寿命的书，不过我认为从材料力学角度，从拉伸曲线可以解释很多东西了。前面帖子里的图片来源是大和久重雄的“热处理108招秘诀”里的内容，其实不光谈的是渗碳淬火，讲的是淬火后的回火温度和力学性能关系，这本书论坛里有资料的，你可以去找下。

不需要太懂 · 发表于 2010-10-5 21:00:08

低温回建议温度控制在180-200，建议最好别用低于180一下的温度。

霜月 · 发表于 2010-10-5 21:40:02

零件渗碳淬火后回火温度的高低，除了与要求的硬度有关外还与所用材料有关，并不是所有材料都适合采用180~200℃温度。

xiaocao · 发表于 2010-10-5 21:42:51

低温回控制在180-200

		自动登录	找回密码
密码			免费注册

[讨论] 回火温度的高低对渗碳齿轮使用寿命的影响？

评分

本帖子中包含更多资源

评分
