长城好汉

各位同行大家好！现在有个问题请各位分析一下，有一个40Cr零件，锻造后探伤合格，调质以后探伤就不合格当量大于2。补充一下：这个零件的尺寸：中间直径630mm  最大直径670mm  上面的锥台最深处148mm  下面最小直径530mm  零件总高710mm   探伤在直径630mm的部位。要求缺陷当量小于2。
这是什么原因造成的呢？？零件形状尺寸见下图：



                1、2、3点        检测硬度








        f553                                                                        f240        f430        f651        f673
                f507






                        63
                                                                        75                A面
                B面                                                205

                                                673

qibao9891

发现自己该回炉了，楼主区区14个项目和数据的表格，居然没找出规律来。

能否说下热处理工艺过程。

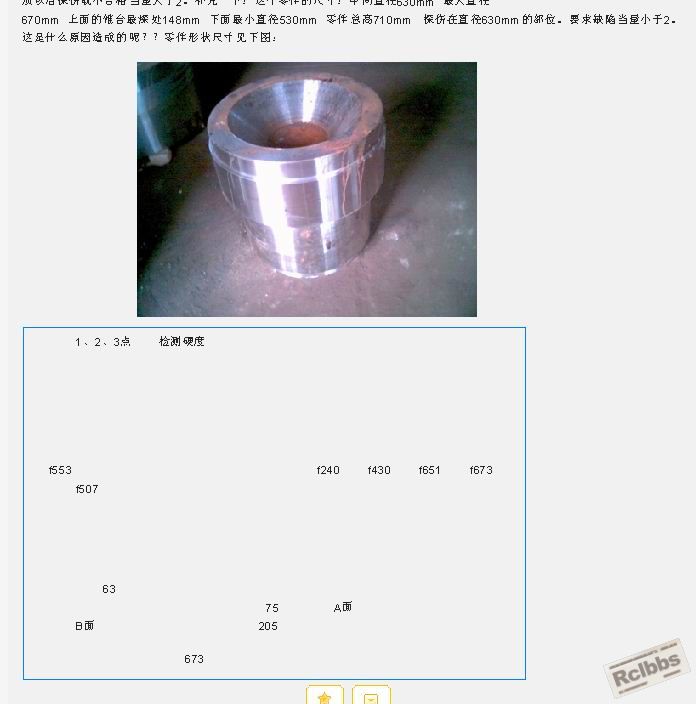

哪位好心人帮忙解释一下蓝框中表格的意思？

长城好汉

回复 2# qibao9891


    工艺：650度装炉、保温4小时，升温到850度保温4小时出炉，预冷后水中冷却到250 - 300度转入油中继续冷却，120 - 150分钟后出油，2小时内入炉回火，温度550度保温7小时， 出炉后水冷。检测硬度为HB318 - 328。表面没有任何热处理缺陷。交货出厂。

长城好汉

回复 2# qibao9891


    不好意思，帖子里照片下面的数字是附带上去的。没有意义的。

tlx322

回复 3# 长城好汉


    淬火保温时间短了不少吧？

txljh8

1。“ 锻造后探伤合格”、“要求缺陷当量小于2”、“调质以后探伤就不合格当量大于2”、
   最终还是“交货出厂”了。（不合格当量大于2的缺陷个数在控制范围内？）
2。原材料、锻造的缺陷在热处理过程中“长大”并最终暴露！（热处理工艺除淬火加热保温略短、预先未正火外看不出工艺缺点）

高合金

回复 1# 长城好汉


    这种情况比较常见，在锻后探伤合格，调质后缺陷扩大。它是由于在调质前存在低于当量直径小于２的缺陷，在调质后，由于缺陷具有一定的方向性，在应力作用下它可能扩大，或有些比较小的密集缺陷在热处理后开裂连接。

heatingsun

回复  长城好汉


    这种情况比较常见，在锻后探伤合格，调质后缺陷扩大。它是由于在调质前存在低于当 ...
高合金 发表于 2010-10-5 16:23

    高合金所说在我们这儿也发生过，探伤人员就说怎么在调质前合格的到调质后就有问题了呢，原来是这么一回事啊

qihang04

很显然是热处理过程中，原有缺陷在应力的作用下长大所致。这种情况应该在探伤时发现缺陷的情况下，尽量减小热应力和组织应力，预防缺陷的长大。

长城好汉

感谢热心的“qihang04"\"heatingsun"\"txljh8"\"tlx322"\"高合金"几位同行：综合起来看，就是在处理过程中，由于热应力和组织应力的作用，使得小于2个当量的缺陷扩大了，才出现热处理以后探伤不合格的现象。根据这个思路，就应该在减小热应力和组织应力上着手，这里还请各位指点一下，怎么样减少热应力和组织应力，因该在那几个工艺参数上着手？
再次谢谢各位同行！！

左岸

降低应力的话 就减少冷却时间吧  淬火冷却出油时工件表面温度多少呢？ 还有回火水冷后再加个去应力回火吧
