H13组织求鉴别

youweijie314 · 发表于 2010-10-23 14:02:36

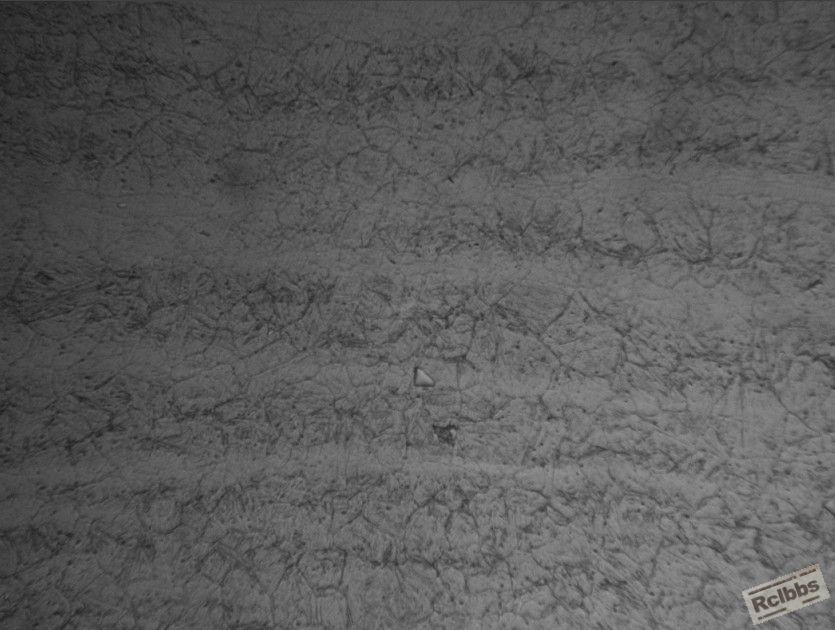

400倍

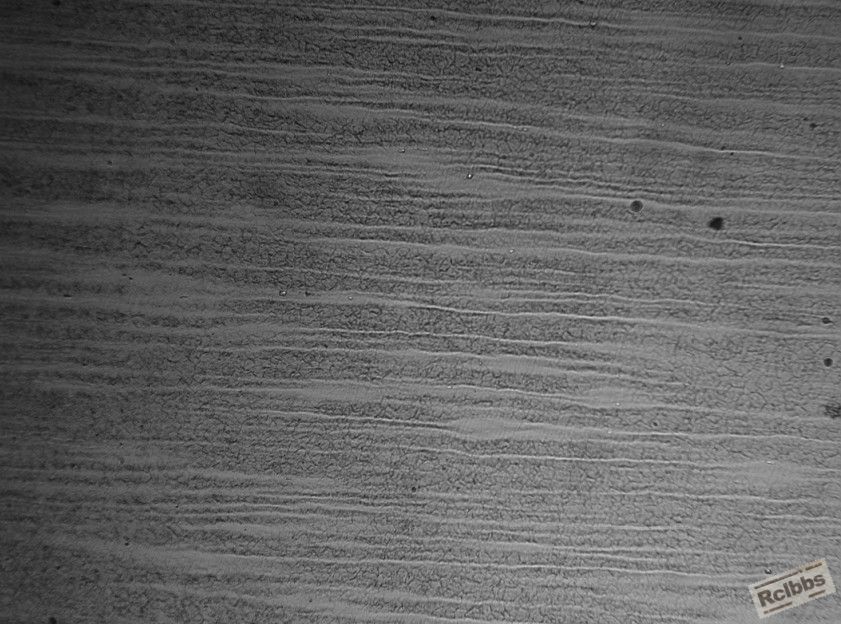

100倍
我们要求外协厂是锻造+球化供货的。400倍上看到晶粒内有
片状马氏体或下贝一样的针。难道做过淬火？硬度不知道，
硬度计送修了！

上尉连长 · 发表于 2010-10-23 14:15:41

看100倍组织，是不是带状组织哦

紫琅人 · 发表于 2010-10-23 16:54:46

组织不合格，是片状马氏体针，400倍图片中间有个类似夹杂物，请再次鉴别
材料是扎制的么？带状偏析比较重的

youweijie314 · 发表于 2010-10-23 21:15:58

回复 3# 紫琅人
我是这行新手，能跟我说轧制钢材的情况吗，原材料我们是大野的，送出去锻打的。然后还有些厂是直接供货锻打+球化好的毛坯的，我们加工后然后送出去热处理的。这个厂属于后者。热轧钢组织有方向性拉长，杂质也比较多？

离别钩 · 发表于 2010-10-23 21:27:12

退火冷却快了。制样不好，下不了结论。

leekeychen · 发表于 2010-10-23 22:03:54

退火冷却快了，我看出炉早了，有点气淬的意思了。

shenfuhai · 发表于 2010-10-24 06:56:37

从图1直观上看,基体组织属于淬火组织;可能原材锻后直接空冷造成。

ZX771 · 发表于 2010-10-24 11:56:43

锻造+球化供货的H13，就按这个标准检验：JB/T 5074-2007低、中碳钢球化体评级，站内可以下载得到。

fengyonghe · 发表于 2010-10-24 17:51:06

从图1直观上看,基体组织属于淬火组织;可能原材锻后直接空冷造成。
shenfuhai 发表于 2010-10-24 06:56

同意这个结论。图2属于合金元素偏析。

shenfuhai · 发表于 2010-10-24 19:23:14

回复 8# ZX771

H13退火球化组织应当引用NADCA207--2003标准或参照GB/T1299标准;
JB/T5074-1991--不适用H13类钢的球化组织评级.

紫琅人 · 发表于 2010-10-24 21:10:12

回复 4# youweijie314

材料是热轧钢组织有方向性拉长，杂质也比较多

紫琅人 · 发表于 2010-10-24 21:13:08

8楼和10楼说的标准 H13退火球化组织到底是哪个为准啊，是JB/T 5074-2007低、中碳钢球化体评级还是NADCA207--2003标准或参照GB/T1299标准啊，我都搞糊涂了

youweijie314 · 发表于 2010-10-25 08:34:05

回复 7# shenfuhai
如果像这种情况，也就是锻打后直接空冷，这样的速度应该也有贝氏体出现吧？如果这样的组织我们没做球化退火直接加工好后拿去淬火+回火，模具容易开裂吗？
热处理后的金相我补发给你看下。

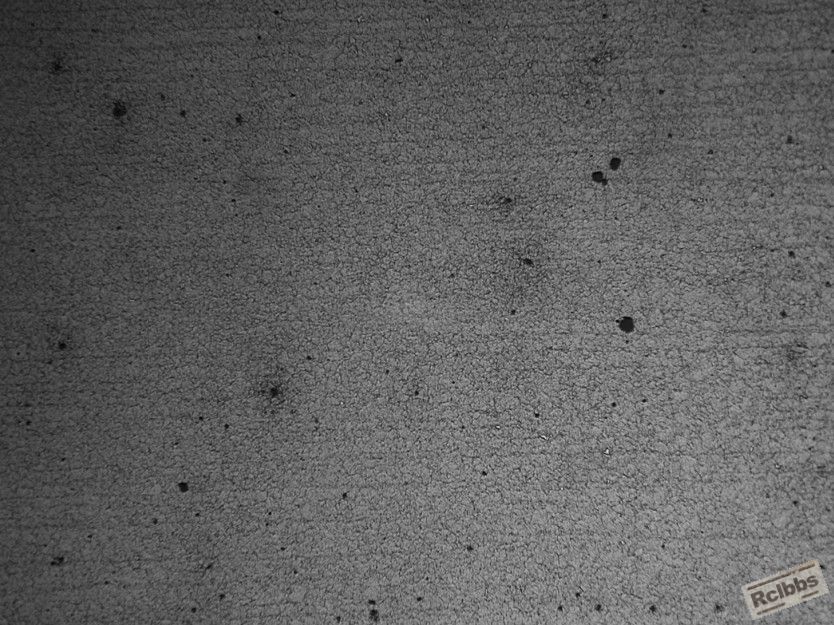

100倍

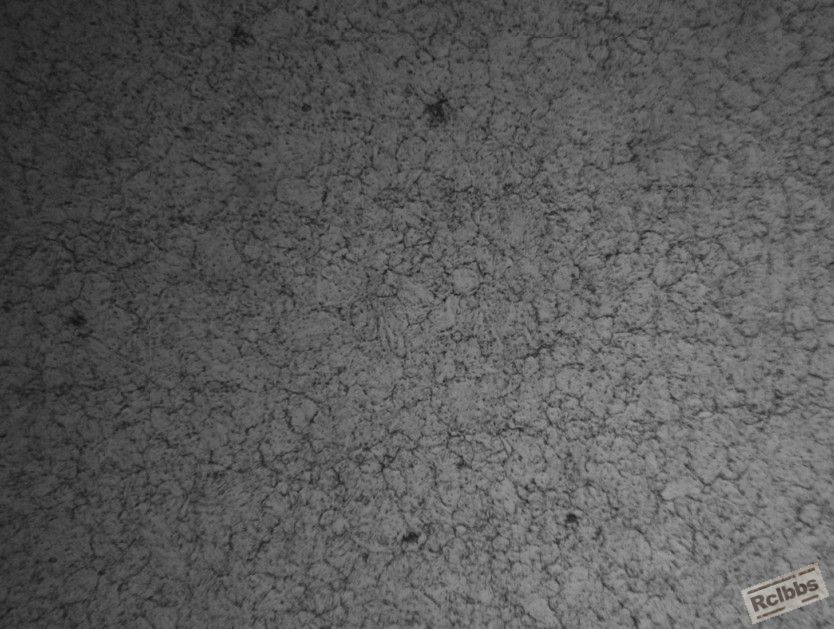

400倍

ZX771 · 发表于 2010-10-25 12:58:44

回复 13# youweijie314
两图观察晶粒还比较细小，只是100倍下看到组织有明显带状，但是比淬火前改善多了这点与球化与否没有关系，普通球化退火根本改变不了带状。
H13钢相当于我国4Cr5MoSiV牌号，淬火马氏体组织用JB/T 8420-2008 热作模具钢显微组织评级。

youweijie314 · 发表于 2010-10-25 15:01:59

回复 14# ZX771

有空帮我看下我回复沈工的问题，就是13楼。

ZX771 · 发表于 2010-10-25 20:24:29

回复 12# 紫琅人
这个问题的确有些犯难，H13钢属合金工具钢，从这点出发10楼专家的意见毫无疑问是正确的；从含碳量角度衡量属中碳成分JB/T 5074-2007也适合。经过10楼专家提醒我还是比较趋同10楼专家的意见，球化退火的实质就是将片状珠光体转化为粒状，从这个角度认识看来JB/T 5074-2007与其它标准没有本质上的区别，对于H13钢评价球化效果关键还在于看是否获得粒状珠光体，也就是说不拘泥于某标准看实效吧。

shenfuhai · 发表于 2010-10-25 21:26:27

本帖最后由 shenfuhai 于 2010-10-25 21:29 编辑

回复 13# youweijie314

H13料锻后空冷是否出现贝氏体与空冷的形式没有关系,,仅仅要看此H13模块在冷却时是否在贝氏体?依据H13的CCT曲线判断;
冷却是否经过B形成区,如果模块比较小,冷却速度快,没有经过B形成区,则自然不会形成贝氏体.

锻后没有退火或者退火不良的H13制作成的模具不一定就会开裂。模具形成开裂的因素很多，但是组织不良是模具淬火开裂的一个潜在因素。

cmz · 发表于 2012-11-6 10:32:31

youweijie314 发表于 2010-10-25 08:34
回复 7# shenfuhai
如果像这种情况，也就是锻打后直接空冷，这样的速度应该也有贝氏体出现吧？如果这样的 ...

如果加热到完全奥氏体化温度以上保温足够的时间使组织全部转变，就和你锻后球化退火在热处理的作用是一样的了。
球化退逅获得粒状珠光体在冷加工有较好的塑性。他也只是为了后面的机械加工做准备的。

qinxuefeng · 发表于 2012-11-5 13:46:00

貌似H13看偏析在50X下效果好
